| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | फ्री प्रेशर टूललेस प्लग |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | फ्री प्रेशर टूललेस प्लग | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |

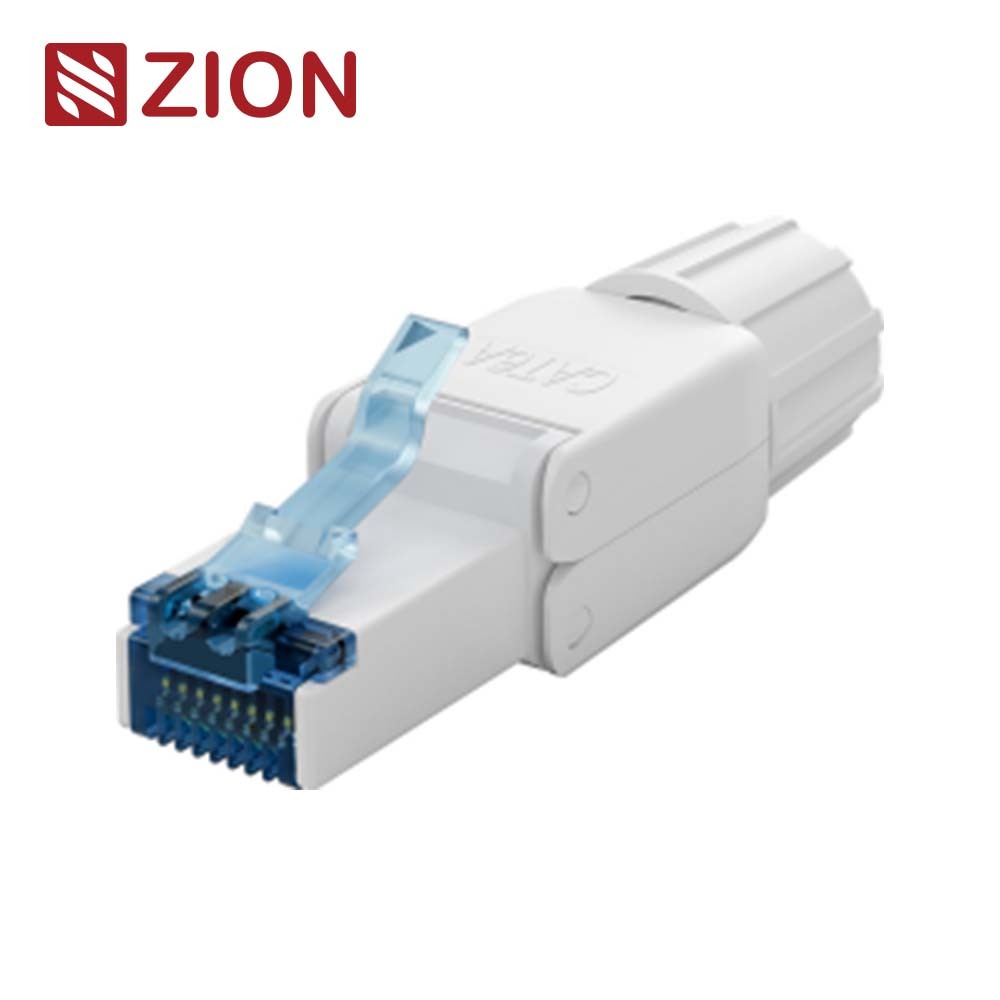

ZCTPU6A-B2 एक CAT6A RJ45 अनशिल्डेड टूललेस प्लग है जिसे फास्ट फील्ड टर्मिनेशन के लिए डिज़ाइन किया गया है, जो संरचित कॉपर केबलिंग परियोजनाओं के लिए 22AWG, 23AWG और 24AWG रेंज में ठोस और फंसे हुए केबल दोनों का समर्थन करता है।
यहां मुख्य उत्पाद छवि, विस्फोटित इंस्टॉलेशन दृश्य, वायरिंग अनुक्रम आरेख और एप्लिकेशन फ़ोटो जोड़ें।
टूललेस टर्मिनेशन डेमो, T568 वायरिंग गाइड, फील्ड इंस्टॉलेशन वीडियो या फ़ैक्टरी अवलोकन के लिए उपयुक्त।
CAT6A RJ45 UTP टूललेस प्लग एक फ़ील्ड-टर्मिनेशन कनेक्टर है जो उन परियोजनाओं के लिए डिज़ाइन किया गया है जिन्हें पारंपरिक क्रिंप-टूल वर्कफ़्लो के बिना त्वरित, दोहराए जाने योग्य असेंबली की आवश्यकता होती है। इसे संरचित तांबे के प्रतिष्ठानों के लिए तैनात किया गया है, जहां तकनीशियनों को CAT6A-स्तर के स्थायी-लिंक संरेखण को बनाए रखते हुए सीधे साइट पर केबल को समाप्त करने की आवश्यकता होती है।
यह मॉडल बिना परिरक्षित है और 22AWG, 23AWG और 24AWG आकारों में ठोस और फंसे हुए केबल कंडक्टर दोनों का समर्थन करता है। प्रोजेक्ट परिप्रेक्ष्य से, यह संयोजन वाणिज्यिक लैन, टेलीकॉम और बिल्डिंग-नेटवर्क परिनियोजन में विभिन्न केबल निर्माणों को संभालने वाले इंस्टॉलरों के लिए उपयोगी बनाता है।
टूललेस प्लग ऑन-साइट असेंबली समय को कम कर सकते हैं, लेकिन वास्तविक प्रोजेक्ट लाभ प्लग को केबल ओडी, कंडक्टर प्रकार, वायरिंग मानक और वायर सीटिंग और क्लोजर के दौरान इंस्टॉलर अनुशासन से मेल खाने पर निर्भर करता है।
ZCTPU6A-B2 को गति, अनुकूलता और आसान फ़ील्ड हैंडलिंग के आधार पर बनाया गया है। इसकी टूललेस संरचना और व्यापक कंडक्टर समर्थन इसे विभिन्न ऑन-साइट स्थितियों में काम करने वाले इंस्टॉलरों के लिए अधिक लचीला बनाता है।
| विशेषता | इसका क्या मतलब है | परियोजना लाभ |
|---|---|---|
| टूललेस डिज़ाइन | कोई मानक क्रिम्प-टूल असेंबली वर्कफ़्लो नहीं | फ़ील्ड समाप्ति को तेज़ करता है और उपकरण निर्भरता को कम करता है |
| CAT6A UTP संरचना | अनशील्डेड CAT6A RJ45 प्लग प्रारूप | CAT6A प्रदर्शन स्थिति की आवश्यकता वाले UTP कॉपर इंस्टॉलेशन में फिट बैठता है |
| ठोस और स्ट्रैंडेड केबल समर्थन | दोनों कंडक्टर निर्माणों से मेल खाता है | विभिन्न केबल प्रकारों में फ़ील्ड लचीलेपन में सुधार करता है |
| 22/23/24AWG संगतता | सामान्य LAN कंडक्टर आकारों का समर्थन करता है | खरीदारी में मॉडल-स्विचिंग जटिलता को कम करता है |
| T568A / T568B वायरिंग सपोर्ट | वायरिंग अनुक्रम सीधे उत्पाद शीट में दिखाया गया है | फ़ील्ड समाप्ति को अधिक सहज और दोहराने योग्य बनाता है |
| पीसीबी + आईडीसी आंतरिक लेआउट | आंतरिक संपर्क और वायर-सीटिंग संरचना सिग्नल संरेखण का समर्थन करती है | समाप्ति निरंतरता में सुधार करने में मदद करता है |
| RoHS/पहुँच के अनुरूप | अनुपालन विवरण शामिल है | खरीद और परियोजना प्रलेखन के लिए उपयोगी |
| सफेद आवास | मानक रंग विकल्प | संरचित इंस्टॉलों में सुसंगत उपस्थिति का समर्थन करता है |
| पैरामीटर | विनिर्देश |
|---|---|
| प्रोडक्ट का नाम | RJ45 UTP CAT6A टूललेस प्लग |
| नमूना | ZCTPU6A-B2 |
| शीट में संबंधित उत्पाद का नाम | RJ45 UTP CAT6A टूललेस प्लग (ZC-G40U-C6A-B2) |
| प्रकार | CAT6A RJ45 अनशील्ड टूललेस प्लग |
| रंग | सफ़ेद |
| अनुपालन | RoHS, पहुंच के अनुरूप |
| केबल प्रकार का समर्थन | ठोस और फंसे हुए |
| केबल AWG रेंज | 22AWG / 23AWG / 24AWG |
| संपर्क प्रतिरोध | 20 मी ओम |
| इन्सुलेशन प्रतिरोध | <= 500एम ओम @ 100 वी डीसी |
| वोल्टेज का सामना करें | DC1000V AC700V RMS 60HZ, 1MIN |
| स्थायी लिंक | CAT6A स्थायी लिंक: ANSI/TIA/EIA 568B.2-10 के अनुरूप |
| भंडारण तापमान | -40° /+70° |
| ऑपरेशन तापमान | -10° /+60° |
| प्लास्टिक सामग्री | नया पीसी |
| सोने की पिन | फॉस्फोर कांस्य, सोना चढ़ाना 3u'' या 50u'' |
| टर्मिनल पिन | फॉस्फोर कांस्य, ज़िन चढ़ाना |
| आरजे45 संपर्क जीवन | 750 बार मिनट |
| आईडीसी टर्मिनल लाइफ | 250 बार मिनट |
प्लग फॉस्फोर कांस्य संपर्क तत्वों और एक आंतरिक आईडीसी/पीसीबी-उन्मुख संरचना के साथ संयुक्त एक नए पीसी प्लास्टिक आवास का उपयोग करता है। यह कॉन्फ़िगरेशन उत्पाद को कॉम्पैक्ट और सीधे आरजे45 उपकरण कनेक्शन के लिए उपयुक्त रखते हुए फ़ील्ड समाप्ति स्थिरता का समर्थन करने के लिए डिज़ाइन किया गया है।
| निर्माण तत्व | विनिर्देश | व्यावहारिक अर्थ |
|---|---|---|
| आवास सामग्री | नया पीसी | क्षेत्र में उपयोग के लिए टिकाऊ बाड़े की संरचना का समर्थन करता है |
| सोने की पिन | फॉस्फोर कांस्य, सोना चढ़ाना 3u'' या 50u'' | परियोजना की आवश्यकता के अनुसार संपर्क-ग्रेड अपेक्षा को संरेखित करने में मदद करता है |
| टर्मिनल पिन | फॉस्फोर कांस्य, ज़िन चढ़ाना | आंतरिक कंडक्टर समाप्ति संरचना का समर्थन करता है |
| RJ45 इंटरफ़ेस जीवनचक्र | न्यूनतम 750 गुना | बार-बार भेजे जाने वाले वातावरण में सेवा-जीवन योजना के लिए उपयोगी |
| आईडीसी समाप्ति जीवनचक्र | न्यूनतम 250 गुना | पुन:संस्थापन सहिष्णुता और सेवा रखरखाव के लिए प्रासंगिक |
फ़ील्ड-स्थापित टूललेस प्लग के लिए, कंडक्टर बैठने की सटीकता अकेले गति से अधिक मायने रखती है। इंस्टॉलर को सही वायरिंग अनुक्रम से मेल खाना चाहिए और आवास को पूरी तरह से दबाना चाहिए जब तक कि तार आईडीसी पिन चेज़ में प्रवेश न कर जाए।
ZCTPU6A-B2 फ़ील्ड RJ45 टर्मिनेशन के लिए उपयुक्त है, जहां तकनीशियनों को सीधे साइट पर कनेक्टर्स को असेंबल करने की आवश्यकता होती है, विशेष रूप से संरचित कॉपर LAN और टेलीकॉम वातावरण में, बिना परिरक्षित CAT6A-स्तरीय प्लग आर्किटेक्चर का उपयोग करके।
| अनुप्रयोग परिदृश्य | यह प्लग क्यों फिट बैठता है | अनुमोदन से पहले क्या सत्यापित करें |
|---|---|---|
| ऑन-साइट LAN केबल समाप्ति | टूललेस डिज़ाइन असेंबली सुविधा में सुधार करता है | केबल AWG और कंडक्टर प्रकार मेल खाते हैं |
| फ़ील्ड सेवा या मरम्मत कार्य | उपयोगी जहां तकनीशियनों को त्वरित प्रतिस्थापन या पुनर्निमाण की आवश्यकता होती है | सही T568A/T568B अनुक्रम और समापन गुणवत्ता |
| वाणिज्यिक भवन तांबे की केबलिंग | व्यापक AWG समर्थन सभी परियोजनाओं को मानकीकृत करने में मदद करता है | केबल ओडी और कनेक्टर हेड के आसपास का स्थान |
| OEM या ठेकेदार थोक खरीद | स्पष्ट तकनीकी और पर्यावरणीय डेटा समर्थन विनिर्देश मिलान | आवश्यक संपर्क प्लेटिंग और अनुपालन आवश्यकताएँ |
| उपकरण-साइड सीधा नेटवर्क कनेक्शन | उत्पाद शीट RJ45 नेटवर्क पोर्ट के साथ अनुकूलता दिखाती है | डिवाइस की तरफ प्लग बॉडी स्पेस और बेंड क्लीयरेंस |
सबसे तेज़ सही चयन चार जांचों से शुरू होता है: क्या सिस्टम अनशील्ड है, क्या टूललेस फ़ील्ड-टर्मिनेशन वर्कफ़्लो को प्राथमिकता दी जाती है, क्या केबल 22-24AWG के भीतर आती है, और क्या इंस्टॉलर मानक क्रिम्पिंग के बजाय आईडीसी सीटिंग स्वीकार करता है? यदि हां, तो यह प्लग आमतौर पर मजबूती से फिट होता है।
| निर्णय बिंदु | इस प्लग को कब चुनें | इसे कब न चुनें | वैकल्पिक दिशा | लागत/जोखिम/रखरखाव प्रभाव |
|---|---|---|---|---|
| बचाव की रणनीति | परियोजना यूटीपी केबलिंग का उपयोग करती है और इसमें परिरक्षित प्लग निरंतरता की आवश्यकता नहीं होती है | सिस्टम परिरक्षित है और मिलान वाले परिरक्षित कनेक्टर की आवश्यकता है | एक परिरक्षित RJ45 प्लग का उपयोग करें | सही मिलान ग्राउंडिंग और ईएमसी असंगतता से बचाता है |
| समापन कार्यप्रवाह | प्रोजेक्ट टूललेस ऑन-साइट असेंबली को प्राथमिकता देता है | टीम पारंपरिक क्रिम्प-टूल प्लग वर्कफ़्लो को प्राथमिकता देती है | एक मानक क्रिम्प-प्रकार प्लग का उपयोग करें | उचित वर्कफ़्लो मिलान स्थापना त्रुटि को कम करता है |
| केबल कंडक्टर अनुकूलता | केबल ठोस है या 22AWG, 23AWG, या 24AWG में फंसी हुई है | केबल बताई गई कंडक्टर सीमा के बाहर गिरती है | वास्तविक केबल प्रकार से मेल खाने वाला प्लग चुनें | फिटमेंट और संपर्क विश्वसनीयता संबंधी समस्याओं से बचा जाता है |
| प्रदर्शन की अपेक्षा | आवेदन के लिए CAT6A स्थायी-लिंक संरेखण स्वीकार्य है | प्रोजेक्ट विनिर्देश के लिए भिन्न या अतिरिक्त प्रदर्शन दावों की आवश्यकता होती है | ऑर्डर देने से पहले विनिर्देश संरेखण सत्यापित करें | सबमिटल और स्वीकृति बेमेल को रोकता है |
| संपर्क विशिष्टता | मानक 3u'' चढ़ाना स्वीकार्य है या 50u'' को शीघ्र परिभाषित किया गया है | प्रोजेक्ट में अपरिभाषित संपर्क-ग्रेड अपेक्षाएँ हैं | आरएफक्यू रिलीज से पहले प्लेटिंग आवश्यकता स्पष्ट करें | खरीद और गुणवत्ता विवादों को कम करता है |
| इंस्टॉलर की तैयारी | टीम छह-चरणीय इंस्टॉलेशन अनुक्रम का विश्वसनीय रूप से पालन कर सकती है | प्रोजेक्ट सभी इंस्टॉलरों के लिए सरल परिचित वर्कफ़्लो को प्राथमिकता देता है | फ़ील्ड कौशल स्तर के साथ सबसे अधिक संरेखित कनेक्टर प्रकार का उपयोग करें | सही चयन से निरंतरता में सुधार होता है और पुनर्कार्य में कमी आती है |
जब प्रोजेक्ट UTP केबलिंग का उपयोग करता है, तो इस मॉडल को चुनें, कंडक्टर रेंज 22-24AWG है, और फ़ील्ड तकनीशियन पारंपरिक क्रिम्प प्लग के बजाय टूललेस IDC-स्टाइल प्लग से लाभान्वित होते हैं।
एक सही चयन में कंडक्टर प्रकार, AWG संगतता, परिरक्षण आवश्यकता, फ़ील्ड वर्कफ़्लो और अपेक्षित जीवनचक्र का मूल्यांकन करना चाहिए। यह तकनीकी रूप से स्वीकार्य प्लग को वास्तविक इंस्टॉलेशन वातावरण में असुविधाजनक या अविश्वसनीय बनने से रोकता है।
| चयन कारक | पूछने के लिए प्रश्न | सिफारिश |
|---|---|---|
| केबल प्रकार | क्या प्रोजेक्ट ठोस, स्ट्रैंडेड या मिश्रित केबल प्रकारों का उपयोग कर रहा है? | इस मॉडल का उपयोग तब करें जब साइट को दोनों को सपोर्ट करने वाले एक प्लग की आवश्यकता हो |
| कंडक्टर का आकार | क्या केबल 22AWG, 23AWG, या 24AWG के भीतर रहता है? | थोक खरीद से पहले केबल विनिर्देश सत्यापित करें |
| परिरक्षण की आवश्यकता | क्या संरचित केबल प्रणाली यूटीपी या परिरक्षित है? | इसे तभी चुनें जब बिना परिरक्षित डिज़ाइन पूरे सिस्टम के साथ संरेखित हो |
| स्थापना कार्यप्रवाह | क्या परियोजना को मानक क्रिम्पिंग की तुलना में टूललेस असेंबली से अधिक लाभ होगा? | जब फ़ील्ड गति और दोहराव मायने रखता हो तो टूललेस का उपयोग करें |
| संपर्क आवश्यकता | क्या मानक 3यू'' पर्याप्त है, या 50यू'' को प्राथमिकता दी जाती है? | ऑर्डर जारी होने से पहले प्लेटिंग आवश्यकता को लॉक करें |
| रखरखाव की अपेक्षा | प्लग को कितनी बार दोबारा पैच किया जाएगा या दोबारा चालू किया जाएगा? | सेवा अपेक्षाओं के अनुरूप RJ45 और IDC जीवन डेटा की जाँच करें |
| आयाम | कीमत | यह क्यों मायने रखती है |
|---|---|---|
| कुल लंबाई | 47.40 मिमी | डिवाइस-साइड क्लीयरेंस योजना के लिए उपयोगी |
| सामने की चौड़ाई का संदर्भ | 14.4 मिमी | कनेक्टर-स्पेस जागरूकता के लिए प्रासंगिक |
| सामने की ऊंचाई का संदर्भ | 11.60 मिमी | तंग उपकरण बंदरगाहों में फिट का आकलन करने में मदद करता है |
| केबल प्रविष्टि व्यास संदर्भ | Ø13.97 / Ø8.50 दिखाया गया | तनाव-राहत और केबल-प्रवेश ज्यामिति को समझने के लिए उपयोगी |
उत्पाद शीट में छह-चरणीय अनुदेश पुस्तिका शामिल है। यह फ़ील्ड टीमों के लिए उपयोगी है क्योंकि इंस्टॉलेशन स्थिरता का समाप्ति विश्वसनीयता और परीक्षण परिणामों पर सीधा प्रभाव पड़ता है।
| कदम | कार्रवाई | इंस्टॉलर फोकस |
|---|---|---|
| 1 | उपकरण द्वारा केबल जैकेट को लगभग 2 सेमी उतारें | कंडक्टर इन्सुलेशन को नुकसान पहुंचाने से बचें |
| 2 | टर्मिनल T568 के अनुसार केबल को IDC में डालें | सही T568A या T568B अनुक्रम का पालन करें |
| 3 | अतिरिक्त तारों को काट दें | समाप्ति को साफ-सुथरा और नियंत्रित रखें |
| 4 | पीसीबी में आईडीसी डालने के लिए | सुनिश्चित करें कि विधानसभा की सीटें सही हों |
| 5 | दोनों तरफ के प्लास्टिक आवास को तब तक दबाएं जब तक तार आईडीसी पिन चेज़ में प्रवेश न कर जाए | पूर्ण समापन और वायर सीटिंग सुनिश्चित करें |
| 6 | तैयार उत्पाद | परीक्षण या तैनाती से पहले निरीक्षण करें |
इसका मुख्य लाभ मानक क्रिंप-टूल वर्कफ़्लो के बिना तेज़ फ़ील्ड समाप्ति है, जबकि अभी भी CAT6A अनशेल्ड एप्लिकेशन पोजिशनिंग का समर्थन करता है।
ऐसा कहा जाता है कि यह 22AWG, 23AWG और 24AWG आकारों में ठोस और फंसे हुए केबल दोनों से मेल खाता है।
यह एक बिना परिरक्षित CAT6A RJ45 टूललेस प्लग है, इसलिए इसे UTP सिस्टम डिज़ाइन से मेल खाना चाहिए।
हाँ। सोने के पिन को 3u'' या 50u'' विकल्प के रूप में निर्दिष्ट किया गया है।
उत्पाद शीट T568A और T568B पिन व्यवस्था मार्गदर्शन दिखाती है, और इंस्टॉलेशन चरण उपयोगकर्ताओं को टर्मिनल T568 के अनुसार कंडक्टरों को IDC में रखने का निर्देश देते हैं।
खरीदारों को केबल AWG रेंज, कंडक्टर प्रकार, परिरक्षण आवश्यकता, पसंदीदा प्लेटिंग स्तर की पुष्टि करनी चाहिए, और क्या साइट टीम टूललेस इंस्टॉलेशन वर्कफ़्लो चाहती है।
ZCTPU6A-B2 उन परियोजनाओं के लिए एक व्यावहारिक CAT6A UTP टूललेस प्लग है जो लचीले क्षेत्र समाप्ति, मिश्रित कंडक्टर संगतता और प्रत्यक्ष स्थापना मार्गदर्शन को महत्व देते हैं। इसका मूल्य टूललेस वर्कफ़्लो, AWG रेंज सपोर्ट, इलेक्ट्रिकल डेटा और संपर्क अनुकूलन विकल्पों के संतुलन से आता है।
सर्वोत्तम परिणामों के लिए, इसे स्पष्ट रूप से परिभाषित अनशेल्ड केबलिंग आर्किटेक्चर से मिलाएं, ऑर्डर देने से पहले केबल आकार सीमा को सत्यापित करें, और सुनिश्चित करें कि फील्ड टीमें वायरिंग और क्लोजर चरणों का सावधानीपूर्वक पालन करें। जब वे शर्तें पूरी हो जाती हैं, तो यह कुशल तांबा क्षेत्र समाप्ति के लिए एक मजबूत विकल्प बन जाता है।
अपना केबल प्रकार, कंडक्टर आकार, परिरक्षण आवश्यकता, प्लेटिंग प्राथमिकता और परियोजना मात्रा भेजें। ZION आपको खरीदारी से पहले सबसे उपयुक्त RJ45 प्लग कॉन्फ़िगरेशन की पुष्टि करने में मदद कर सकता है।
