| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | कॉपर पैच पैनल |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | कॉपर केबलिंग | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |

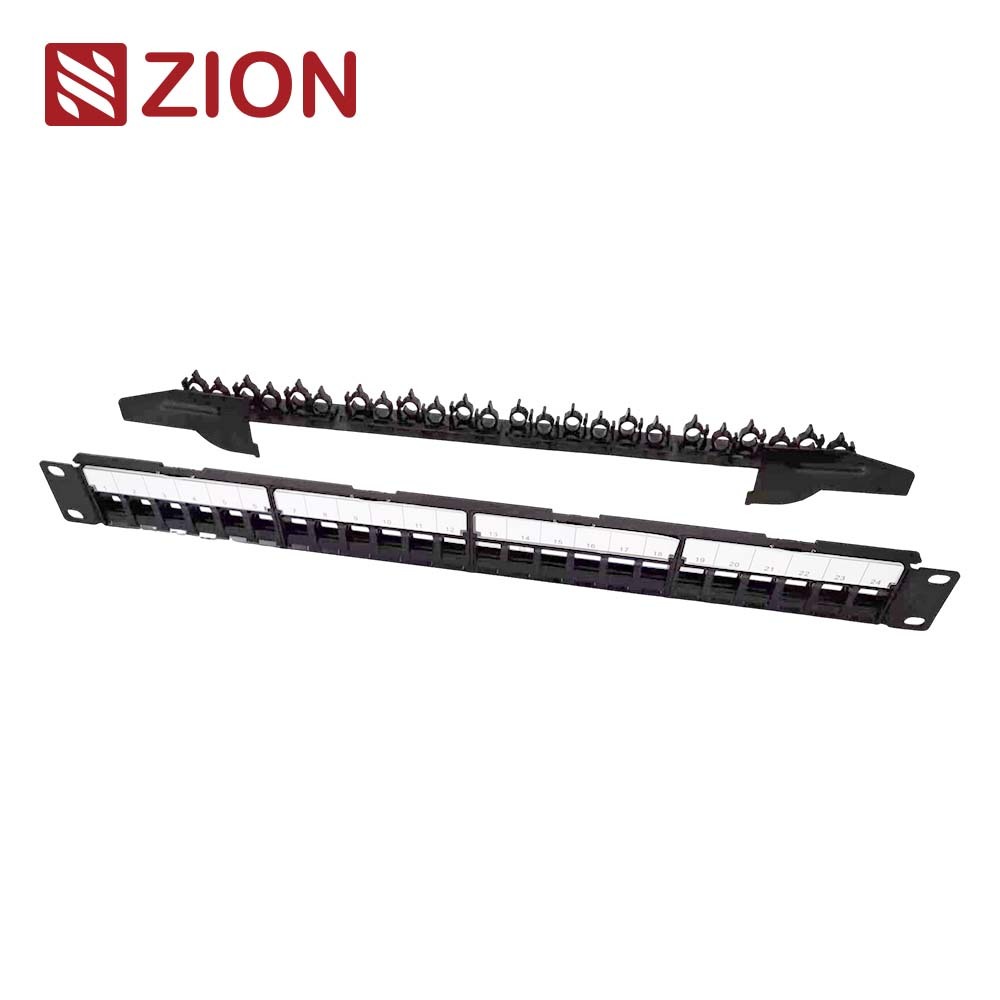

ZCBFPPU-1U24-B2 एक 19-इंच 1U 24-पोर्ट शील्डेड ब्लैंक पैच पैनल है, जिसे कीस्टोन-आधारित संरचित केबलिंग के लिए डिज़ाइन किया गया है, जो क्लीनर रैक परिनियोजन और आसान केबल संगठन के लिए फोल्डिंग रियर केबल प्रबंधन के साथ मॉड्यूलर पोर्ट लचीलेपन का संयोजन करता है।
यहां फ्रंट व्यू, फोल्डिंग केबल मैनेजर व्यू, कीस्टोन इंस्टॉलेशन क्लोज़-अप और रैक एप्लिकेशन इमेज जोड़ें।
कीस्टोन स्नैप-इन डेमो, रैक इंस्टॉलेशन गाइड, केबल प्रबंधन स्पष्टीकरण, या फ़ैक्टरी अवलोकन के लिए उपयुक्त।
फोल्डिंग केबल मैनेजर के साथ 1यू 24 पोर्ट्स शील्डेड ब्लैंक पैच पैनल संरचित केबलिंग परियोजनाओं के लिए एक मॉड्यूलर कॉपर पैच पैनल प्लेटफॉर्म है जो फिक्स्ड लोडेड पोर्ट्स के बजाय कीस्टोन-आधारित कॉन्फ़िगरेशन चाहते हैं। यह एक मानक 19-इंच 1यू रैक प्रारूप, 24 खाली मॉड्यूल स्थिति और एक फोल्डिंग रियर केबल-प्रबंधन संरचना प्रदान करता है।
इंजीनियरिंग टीमों के लिए, इसका मुख्य मूल्य मॉड्यूलर लचीलापन और क्लीनर रैक संगठन है। खरीद टीमों के लिए, यह पैनल और कीस्टोन सोर्सिंग को अलग-अलग रहने में सक्षम बनाता है, जो विभिन्न जैक आवश्यकताओं के साथ परियोजनाओं में मानकीकरण को सरल बना सकता है।
मॉड्यूल विकल्प को खुला रखने के लिए अक्सर खाली पैच पैनल चुने जाते हैं, लेकिन बड़ा फायदा यह है कि वे खरीद को पैनल प्लेटफ़ॉर्म को मानकीकृत करने देते हैं जबकि इंजीनियरिंग टीमें बाद में सटीक परिरक्षित कीस्टोन प्रकार को अंतिम रूप देती हैं।
यह पैच पैनल मॉड्यूलर कॉपर केबलिंग परियोजनाओं के लिए डिज़ाइन किया गया है, जिन्हें व्यवस्थित रियर केबल रूटिंग और आसान स्नैप-इन कीस्टोन इंस्टॉलेशन के साथ एक परिरक्षित रिक्त पैनल प्लेटफ़ॉर्म की आवश्यकता होती है।
| विशेषता | इसका क्या मतलब है | परियोजना लाभ |
|---|---|---|
| 1यू 24-पोर्ट लेआउट | 24 मॉड्यूल स्थितियों के साथ मानक 19-इंच रैक प्रारूप | सामान्य रैक योजना और मानक पैच घनत्व का समर्थन करता है |
| परिरक्षित रिक्त संरचना | कीस्टोन जैक के बिना वितरित किया गया | प्रोजेक्ट-विशिष्ट आवश्यकताओं के लिए मॉड्यूल चयन को लचीला रखता है |
| फ़ोल्डिंग केबल मैनेजर | एकीकृत तह रियर संगठन संरचना | रियर केबल रूटिंग साफ-सफाई में सुधार करता है |
| Cat5e / Cat6 / Cat6A उपयुक्तता | संबंधित कीस्टोन प्रकारों के साथ मिलान किया जा सकता है | व्यापक तांबा श्रेणी योजना में पुन: उपयोग का समर्थन करता है |
| स्नैप-इन मॉड्यूल संरचना | मॉड्यूल को स्थापित करना और उतारना आसान है | असेंबली और बाद में प्रतिस्थापन को सरल बनाता है |
| पहचान-अनुकूल डिजाइन | पहचान और नेटवर्क प्रबंधन के लिए लेबल और जड़े हुए निशान | रैक के अंदर क्लीनर प्रशासन का समर्थन करता है |
| ब्लैंक डस्टप्रूफ स्टॉपेज सपोर्ट | अप्रयुक्त मॉड्यूल पोर्ट को खाली टुकड़ों से बंद किया जा सकता है | अतिरिक्त स्थानों को साफ-सुथरा और दृष्टिगत रूप से स्वच्छ रखता है |
| एसपीसीसी सामग्री | कोल्ड रोल्ड स्टील बॉडी | स्थिर रैक-माउंट निर्माण प्रदान करता है |
| पैरामीटर | विनिर्देश |
|---|---|
| प्रोडक्ट का नाम | फोल्डिंग केबल मैनेजर के साथ 1यू 24 पोर्ट शील्डेड ब्लैंक पैच पैनल |
| एसकेयू | ZCBFPPU-1U24-B2 |
| बढ़ते मानक | 19 इंच |
| रैक की ऊंचाई | 1यू |
| पोर्ट गिनती | 24 बंदरगाह |
| पैनल प्रकार | खाली पैच पैनल |
| मॉड्यूल प्रकार | कीस्टोन जैक के साथ फिटिंग के लिए सूट |
| मॉड्यूल वितरण | बिना कीस्टोन जैक के/पैकेजिंग में मॉड्यूल शामिल नहीं |
| केबल प्रबंधन | फोल्डिंग केबल प्रबंधन के साथ |
| संगत श्रेणी | Cat5e / 6 / 6A प्रकार के लिए सूट |
| पैनल का रंग | सिल्वर सपोर्ट बार के साथ काला फ्रंट |
| सामग्री | एसपीसीसी |
| जैक अनुकूलता | 24 पीसी कीस्टोन जैक के साथ संगत |
| अप्रयुक्त पोर्ट विकल्प | ब्लैंक डस्टप्रूफ़ स्टॉपेज समर्थित |
| मॉड्यूल स्थापना विधि | स्नैप-इन संरचना, स्थापित करने और अनलोड करने में आसान मॉड्यूल |
पैनल ब्लैक फ्रंट फेस और सिल्वर सपोर्ट बार के साथ SPCC मेटल बॉडी का उपयोग करता है। इसकी ब्लैंक-पोर्ट स्नैप-इन संरचना मॉड्यूलर कीस्टोन असेंबली के लिए डिज़ाइन की गई है, जबकि फोल्डिंग रियर सेक्शन रैक इंस्टॉलेशन के बाद केबल रूटिंग को अधिक नियंत्रित रखने में मदद करता है।
| निर्माण तत्व | विनिर्देश | व्यावहारिक अर्थ |
|---|---|---|
| पैनल बॉडी | एसपीसीसी | स्थिर रैक-माउंट निर्माण का समर्थन करता है |
| सामने का स्वरूप | सिल्वर सपोर्ट बार के साथ काला फ्रंट | रैक में एक स्पष्ट संरचित लुक प्रदान करता है |
| बंदरगाह वास्तुकला | 24 रिक्त मॉड्यूल पद | प्रोजेक्ट को अंतिम कीस्टोन चयन को अलग से परिभाषित करने दें |
| मॉड्यूल फिटिंग शैली | स्नैप-इन संरचना | स्थापना और प्रतिस्थापन को आसान बनाता है |
| केबल संगठन | तह केबल प्रबंधन | रियर केबल ड्रेसिंग और रखरखाव क्रम में सुधार करता है |
| अप्रयुक्त-पोर्ट खत्म | खाली डस्टप्रूफ स्टॉपेज का उपयोग किया जा सकता है | अतिरिक्त स्थितियों को दृष्टिगत रूप से साफ़ और नियंत्रित रखता है |
जब प्रोजेक्ट बाद में सटीक जैक प्रकार को परिभाषित करने की स्वतंत्रता चाहता है तो एक खाली पैच पैनल चुनें। जब मॉड्यूल प्रकार पहले से ही तय हो तो लोडेड पैनल चुनें और असेंबली गति मॉड्यूलर लचीलेपन से अधिक मायने रखती है।
यह पैच पैनल संरचित तांबे की परियोजनाओं के लिए सबसे उपयुक्त है जो मॉड्यूलर कीस्टोन आर्किटेक्चर को पसंद करते हैं, खासकर जहां विभिन्न श्रेणी के स्तर या चरणबद्ध असेंबली वर्कफ़्लो एक खाली पैनल को पहले से लोड किए गए विकल्प की तुलना में अधिक व्यावहारिक बनाते हैं।
| अनुप्रयोग परिदृश्य | यह पैनल क्यों फिट बैठता है | अनुमोदन से पहले क्या सत्यापित करें |
|---|---|---|
| परिरक्षित कीस्टोन-आधारित रैक निर्माण | रिक्त संरचना लचीले जैक चयन का समर्थन करती है | सटीक कीस्टोन प्रकार और मात्रा |
| वाणिज्यिक लैन स्थापना | Cat5e / 6 / 6A मॉड्यूलर परिनियोजन का समर्थन करता है | श्रेणी स्तर और भविष्य की उन्नयन योजना |
| चरणबद्ध खरीद परियोजना | पैनल को मॉड्यूल से अलग से ऑर्डर किया जा सकता है | असेंबली वर्कफ़्लो और मॉड्यूल सोर्सिंग योजना |
| रैक संगठन का उन्नयन | फोल्डिंग मैनेजर रियर केबल ऑर्डर को बेहतर बनाने में मदद करता है | रियर कैबिनेट क्लीयरेंस और केबल मार्ग |
| OEM/मानकीकृत उत्पाद मंच | प्रोजेक्ट-विशिष्ट मॉड्यूल के साथ दोहराए जाने योग्य पैनल प्लेटफ़ॉर्म का समर्थन करता है | ब्रांडिंग, एक्सेसरी और पैकिंग अपेक्षा |
सबसे तेज़ सही विकल्प तीन प्रश्नों से शुरू होता है: क्या परियोजना को कीस्टोन लचीलापन चाहिए, क्या एक परिरक्षित पैनल वास्तुकला की आवश्यकता है, और क्या रैक में एकीकृत केबल संगठन उपयोगी है? यदि हां, तो यह पैनल आमतौर पर मजबूती से फिट बैठता है।
| निर्णय बिंदु | इस पैनल को कब चुनें | इसे कब न चुनें | वैकल्पिक दिशा | लागत/जोखिम/रखरखाव प्रभाव |
|---|---|---|---|---|
| मॉड्यूल लचीलापन | प्रोजेक्ट कीस्टोन जैक को अलग से चुनना चाहता है | मॉड्यूल प्रकार निश्चित है और प्रीलोडेड पोर्ट को प्राथमिकता दी जाती है | लोडेड पैच पैनल का उपयोग करें | सही विकल्प अप्रयुक्त निश्चित कॉन्फ़िगरेशन के लिए भुगतान करने से बचाता है |
| बचाव की रणनीति | परियोजना के लिए एक परिरक्षित रिक्त पैनल प्लेटफ़ॉर्म की आवश्यकता है | सिस्टम पूरी तरह से अरक्षित है और इसे परिरक्षित पैनल लॉजिक की आवश्यकता नहीं है | एक बिना परिरक्षित रिक्त पैनल का उपयोग करें | सही शील्ड मिलान डिज़ाइन असंगतता को कम करता है |
| रैक संगठन | रियर केबल प्रबंधन रैक लेआउट में मदद करता है | फोल्डिंग मैनेजमेंट स्ट्रक्चर से कैबिनेट को कोई फायदा नहीं होता | यदि आवश्यक हो तो एक सरल रिक्त पैनल का उपयोग करें | एकीकृत प्रबंधन केबल अव्यवस्था और पुनर्कार्य को कम कर सकता है |
| श्रेणी श्रेणी | प्रोजेक्ट Cat5e, Cat6, या Cat6A कीस्टोन मॉड्यूल का उपयोग कर सकता है | प्रोजेक्ट को एक अलग मॉड्यूल फॉर्म फैक्टर की आवश्यकता है | सटीक मॉड्यूल आर्किटेक्चर से मेल खाने वाले पैनल का उपयोग करें | सही मिलान से फिट और असेंबली गति में सुधार होता है |
| अप्रयुक्त बंदरगाह उपस्थिति | परियोजना साफ़-सुथरी दिखने वाली अतिरिक्त स्थितियाँ चाहती है | अप्रयुक्त पोर्ट दृश्य या परिचालन संबंधी चिंता का विषय नहीं हैं | ब्लैंक डस्टप्रूफ स्टॉपेज का उपयोग केवल वहीं करें जहां आवश्यकता हो | तैयार रैक को साफ-सुथरा और प्रबंधित करने में आसान रखने में मदद करता है |
| खरीद कार्यप्रवाह | खरीदार चाहता है कि पैनल और मॉड्यूल अलग-अलग हों | एक पूर्ण लोडेड बीओएम को प्राथमिकता दी जाती है | प्रीलोडेड असेंबली का उपयोग करें | बेहतर संरेखण स्रोत संबंधी भ्रम को कम करता है |
इस मॉडल को तब चुनें जब प्रोजेक्ट को 1U में 24 परिरक्षित कीस्टोन पदों की आवश्यकता हो, एकीकृत फोल्डिंग केबल प्रबंधन से लाभ हो, और अलग से स्रोत मॉड्यूल की स्वतंत्रता चाहता हो।
एक सही चयन में जैक-प्रकार के लचीलेपन, परिरक्षण रणनीति, रियर केबल-प्रबंधन आवश्यकताओं और लॉजिस्टिक्स योजना का मूल्यांकन किया जाना चाहिए। इससे पैनल संरचना का ऑर्डर देने से बचने में मदद मिलती है जो वास्तविक रैक असेंबली विधि से मेल नहीं खाती है।
| चयन कारक | पूछने के लिए प्रश्न | सिफारिश |
|---|---|---|
| कीस्टोन वास्तुकला | क्या प्रोजेक्ट मॉड्यूलर कीस्टोन विकल्प चाहता है? | इस पैनल का उपयोग तब करें जब जैक का चयन लचीला रहना चाहिए |
| श्रेणी समर्थन | क्या प्रोजेक्ट Cat5e, Cat6, या Cat6A कीस्टोन का उपयोग करेगा? | थोक असेंबली से पहले मॉड्यूल चयन की पुष्टि करें |
| परिरक्षण | क्या सिस्टम के लिए परिरक्षित पैनल प्लेटफ़ॉर्म आवश्यक है? | जब परिरक्षित आर्किटेक्चर सही हो तो इसे चुनें |
| केबल संगठन | क्या रियर केबल प्रबंधन से रैक रखरखाव में सुधार होगा? | जहां रैक की साफ-सफाई मायने रखती है वहां फोल्डिंग मैनेजर का उपयोग करें |
| अतिरिक्त पद | क्या सभी 24 बंदरगाह तुरंत आबाद हो जायेंगे? | अप्रयुक्त स्थानों के लिए खाली डस्टप्रूफ़ स्टॉपेज की योजना बनाएं |
| खरीद योजना | कितने पैनल और जैक अलग से पैक और भेजे जाने चाहिए? | गोदाम और माल ढुलाई योजना के लिए कार्टन डेटा का उपयोग करें |
| आयाम | कीमत | यह क्यों मायने रखती है |
|---|---|---|
| रैक चौड़ाई संदर्भ | 19-इंच मानक / लगभग 482.6 मिमी ड्राइंग में दिखाया गया है | सामान्य रैक संगतता की पुष्टि करता है |
| गहराई का संदर्भ | साइड ड्राइंग में 82.54 मिमी दिखाया गया है | रियर केबल-स्पेस योजना के लिए उपयोगी |
| ऊंचाई का संदर्भ | ड्राइंग में 44.50 मिमी दिखाया गया है | रैक-स्पेस प्लानिंग का समर्थन करता है |
| तह प्रबंधक अवधि | एकीकृत रियर फोल्डिंग संरचना के रूप में दिखाया गया है | केबल ड्रेसिंग और कैबिनेट क्लीयरेंस के लिए महत्वपूर्ण |
प्रोजेक्ट वॉल्यूम में खाली पैनल ऑर्डर करने वाले खरीदारों के लिए पैकिंग डेटा महत्वपूर्ण है, क्योंकि पैनल की मात्रा, कीस्टोन मात्रा और सहायक हैंडलिंग की योजना अक्सर अलग से बनाई जाती है।
| पैकिंग आइटम | विनिर्देश | उपार्जन का अर्थ |
|---|---|---|
| भीतरी बॉक्स मात्रा | 1 पीसी/आंतरिक बॉक्स | सरल एकल-इकाई संचालन और गिनती |
| कार्टन मात्रा | 20 पीसी / कार्टन | परियोजना और माल ढुलाई मात्रा योजना का समर्थन करता है |
| भीतरी बॉक्स का आकार | 51 × 10 × 5.5 सेमी | गोदाम भंडारण और कूरियर योजना के लिए उपयोगी |
| कार्टन का आकार | 53 × 42.5 × 30.5 सेमी | माल ढुलाई-मात्रा अनुमान में मदद करता है |
| सहायक उपकरण दिखाए गए | M6 स्क्रू और नट, केबल संबंध | स्थापना-तत्परता दृश्यता में सुधार करता है |
यह कीस्टोन जैक के बिना आपूर्ति किया गया एक खाली पैच पैनल है।
इसे कीस्टोन जैक के साथ फिट करने के लिए डिज़ाइन किया गया है और कहा गया है कि यह Cat5e, Cat6 और Cat6A प्रकारों के लिए उपयुक्त है।
यह रियर केबल रूटिंग को व्यवस्थित करने में मदद करता है और रैक की साफ-सफाई और रखरखाव की सुविधा में सुधार करता है।
हाँ। शीट में कहा गया है कि फिट नहीं किए गए मॉड्यूल पोर्ट साफ दिखने के लिए खाली डस्टप्रूफ स्टॉपेज का उपयोग कर सकते हैं।
खरीदारों को आवश्यक कीस्टोन प्रकार, परिरक्षण रणनीति, श्रेणी स्तर, रैक-स्पेस योजना और एकीकृत फोल्डिंग केबल मैनेजर से परियोजना को लाभ होता है या नहीं, इसकी पुष्टि करनी चाहिए।
उत्पाद को 1 पीस प्रति इनर बॉक्स और 20 पीस प्रति कार्टन में पैक किया जाता है।
ZCBFPPU-1U24-B2 संरचित तांबे की तैनाती के लिए एक व्यावहारिक 1U 24-पोर्ट परिरक्षित रिक्त पैच पैनल है जो मॉड्यूलर कीस्टोन लचीलापन और क्लीनर रियर केबल संगठन चाहता है। इसका मूल्य एक निश्चित लोडेड-पोर्ट प्रारूप के बजाय रिक्त स्नैप-इन आर्किटेक्चर, श्रेणी बहुमुखी प्रतिभा और एकीकृत फोल्डिंग केबल प्रबंधक से आता है।
सर्वोत्तम परियोजना परिणामों के लिए, इसे स्पष्ट रूप से परिभाषित संरक्षित कीस्टोन रणनीति से मिलाएं, असेंबली से पहले सटीक जैक श्रेणी की पुष्टि करें, और अधिक सटीक लॉजिस्टिक्स योजना के लिए पैकिंग डेटा का उपयोग करें। जब वे स्थितियाँ स्पष्ट हो जाती हैं, तो यह कॉपर रैक सिस्टम के लिए एक कुशल और लचीला पैचिंग प्लेटफ़ॉर्म बन जाता है।
अपना कीस्टोन प्रकार, श्रेणी स्तर, परिरक्षण आवश्यकता, परियोजना मात्रा और रैक लेआउट योजना भेजें। खरीदारी से पहले ZION आपको सबसे उपयुक्त पैच पैनल प्लेटफ़ॉर्म की पुष्टि करने में मदद कर सकता है।
