| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | कॉपर पैच पैनल |
| न्यूनतम आदेश मात्रा: | 1,000 पीसी |
| पैकेजिंग विवरण: | 1 पीसी / प्लास्टिक बैग, पीसीएस / कार्टन |
| प्रसव के समय: | आम तौर पर 10 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 30,000 पीसीएस / महीना |
| नमूना: | कॉपर केबलिंग | बनाड: | सिय्योन संचार |
|---|---|---|---|
| रंग: | काला ग्रे | लोडिंग क्षमता: | 60 किग्रा |

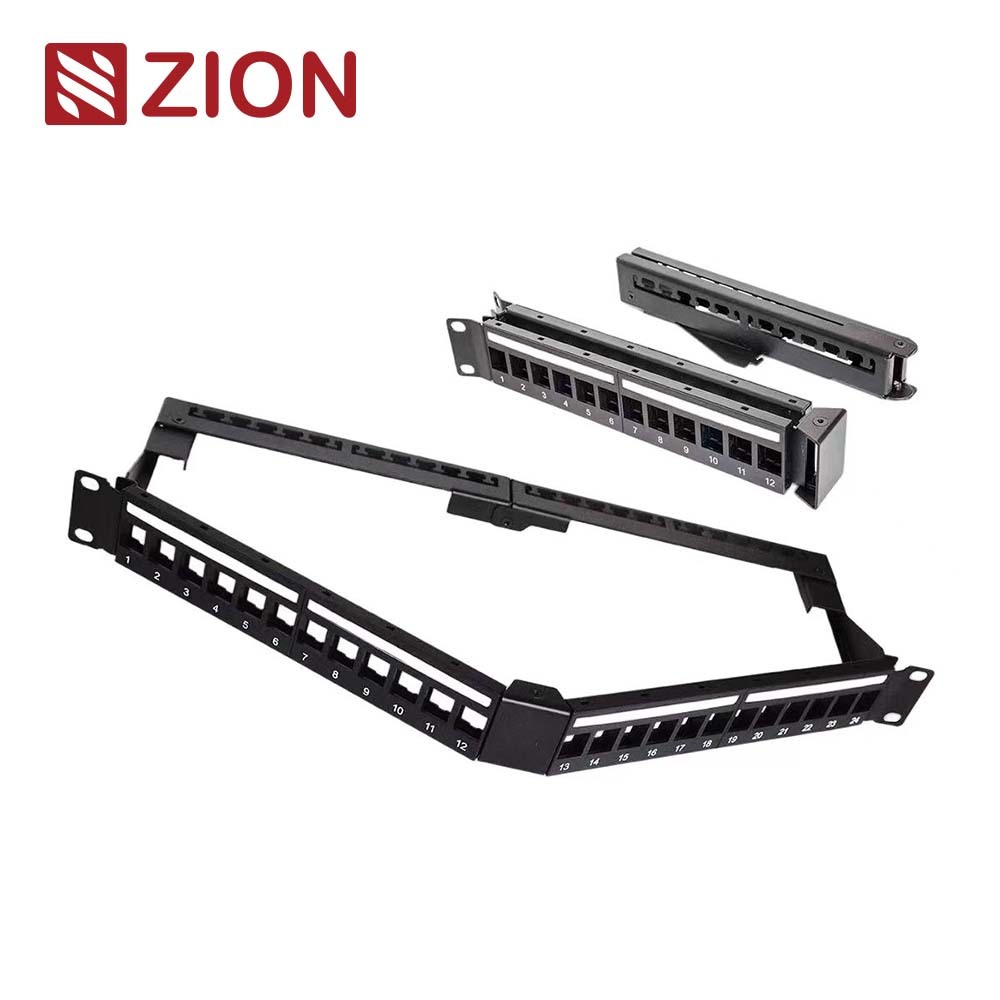

ZCBFPPU-1U24-B1 एक 19-इंच 1U 24-पोर्ट अनशील्डेड ब्लैंक पैच पैनल है जिसे कीस्टोन-आधारित संरचित केबलिंग के लिए डिज़ाइन किया गया है, जो संगठित रैक परिनियोजन के लिए एकीकृत फोल्डिंग केबल प्रबंधन के साथ स्नैप-इन मॉड्यूलर लचीलेपन का संयोजन करता है।
यहां सामने का दृश्य, फोल्डिंग केबल प्रबंधन दृश्य, कीस्टोन इंस्टॉलेशन क्लोज़-अप और रैक एप्लिकेशन छवि जोड़ें।
कीस्टोन स्नैप-इन डेमो, रैक इंस्टॉलेशन गाइड, केबल प्रबंधन स्पष्टीकरण, या फ़ैक्टरी अवलोकन के लिए उपयुक्त।
1यू 24 पोर्ट्स अनशील्डेड फोल्डिंग ब्लैंक पैच पैनल एक मॉड्यूलर कॉपर पैच पैनल प्लेटफॉर्म है जो उन परियोजनाओं के लिए है जो फिक्स्ड लोडेड पोर्ट्स के बजाय कीस्टोन-आधारित कॉन्फ़िगरेशन को प्राथमिकता देते हैं। यह 24 खाली मॉड्यूल स्थितियों और एक फोल्डिंग रियर केबल-प्रबंधन संरचना के साथ एक मानक 19-इंच 1U रैक प्रारूप प्रदान करता है।
इंजीनियरिंग के दृष्टिकोण से, इस पैनल का मुख्य मूल्य लचीलापन है। क्योंकि इसकी आपूर्ति कीस्टोन जैक के बिना की जाती है, प्रोजेक्ट टीमें अंतिम पोर्ट कॉन्फ़िगरेशन को अलग से परिभाषित कर सकती हैं। खरीद के नजरिए से, यह मानकीकृत रैक निर्माण को सरल बनाता है जबकि मॉड्यूल विकल्प को प्रोजेक्ट प्रकार के अनुसार अलग-अलग करने की अनुमति देता है।
मॉड्यूल विकल्प को लचीला बनाए रखने के लिए अक्सर खाली पैच पैनल चुने जाते हैं, लेकिन वास्तविक प्रोजेक्ट लाभ आसान SKU मानकीकरण और बाद में सटीक नेटवर्क आवश्यकता के लिए कीस्टोन प्रकार से मिलान करने की क्षमता से आता है।
यह पैच पैनल मॉड्यूलर कॉपर केबलिंग परियोजनाओं के लिए डिज़ाइन किया गया है, जिन्हें पीछे की ओर क्लीनर केबल संगठन के साथ एक अनशील्ड, कीस्टोन-आधारित, रैक-माउंट समाधान की आवश्यकता होती है।
| विशेषता | इसका क्या मतलब है | परियोजना लाभ |
|---|---|---|
| 1यू 24-पोर्ट लेआउट | 24 मॉड्यूल स्थितियों के साथ मानक 19-इंच रैक-माउंट प्रारूप | सामान्य रैक बुनियादी ढांचे में फिट बैठता है और मानक पैच घनत्व का समर्थन करता है |
| रिक्त पैच पैनल संरचना | कीस्टोन जैक के बिना वितरित किया गया | खरीदार को अंतिम मॉड्यूल चयन को अलग से परिभाषित करने दें |
| फोल्डिंग केबल प्रबंधन | एकीकृत तह रियर प्रबंधन संरचना | रियर केबल अनुशासन और रैक साफ-सफाई में सुधार करता है |
| Cat5e / Cat6 / Cat6A उपयुक्तता | संबंधित कीस्टोन प्रकारों के साथ मिलान किया जा सकता है | तांबे की श्रेणियों में व्यापक परियोजना पुन: उपयोग का समर्थन करता है |
| स्नैप-इन मॉड्यूल संरचना | मॉड्यूल को स्थापित करना और उतारना आसान है | असेंबली और बाद में प्रतिस्थापन को गति देता है |
| पहचान-अनुकूल डिजाइन | पहचान और नेटवर्क प्रबंधन के लिए लेबल और जड़े हुए निशान | संरचित केबल रैक में स्वच्छ प्रशासन का समर्थन करता है |
| ब्लैंक डस्टप्रूफ स्टॉपेज सपोर्ट | अप्रयुक्त मॉड्यूल पोर्ट को खाली डस्टप्रूफ टुकड़ों से भरा जा सकता है | उपस्थिति में सुधार करता है और अतिरिक्त स्थानों को साफ-सुथरा रखता है |
| एसपीसीसी सामग्री | कोल्ड रोल्ड स्टील सामग्री को एसपीसीसी के रूप में जाना जाता है | स्थिर रैक-माउंट बॉडी निर्माण का समर्थन करता है |
| पैरामीटर | विनिर्देश |
|---|---|
| प्रोडक्ट का नाम | 1यू 24 पोर्ट अनशील्ड फोल्डिंग ब्लैंक पैच पैनल |
| एसकेयू | ZCBFPPU-1U24-B1 |
| बढ़ते मानक | 19 इंच |
| रैक की ऊंचाई | 1यू |
| पोर्ट गिनती | 24 बंदरगाह |
| परिरक्षण प्रकार | रक्षाहीन |
| मॉड्यूल प्रकार | कीस्टोन जैक के साथ फिटिंग के लिए सूट |
| मॉड्यूल वितरण | बिना कीस्टोन जैक के/पैकेजिंग में मॉड्यूल शामिल नहीं |
| केबल प्रबंधन | फोल्डिंग केबल प्रबंधन के साथ |
| संगत श्रेणी | Cat5e / 6 / 6A प्रकार के लिए सूट |
| पैनल का रंग | सिल्वर सपोर्ट बार के साथ काला फ्रंट |
| सामग्री | एसपीसीसी |
| जैक अनुकूलता | 24 पीसी अनशील्ड कीस्टोन जैक के साथ संगत |
| अप्रयुक्त पोर्ट विकल्प | ब्लैंक डस्टप्रूफ़ स्टॉपेज समर्थित |
| मॉड्यूल स्थापना विधि | स्नैप-इन संरचना, स्थापित करने और अनलोड करने में आसान मॉड्यूल |
पैनल ब्लैक फ्रंट फेस और सिल्वर सपोर्ट बार के साथ SPCC मेटल बॉडी का उपयोग करता है। इसकी ब्लैंक-पोर्ट, स्नैप-इन संरचना मॉड्यूलर कीस्टोन असेंबली के आसपास डिज़ाइन की गई है, जबकि फोल्डिंग रियर सेक्शन इंस्टॉलेशन के बाद केबल रूटिंग को नियंत्रित रखने में मदद करता है।
| निर्माण तत्व | विनिर्देश | व्यावहारिक अर्थ |
|---|---|---|
| पैनल बॉडी | एसपीसीसी | स्थिर रैक-माउंट निर्माण का समर्थन करता है |
| सामने का स्वरूप | सिल्वर सपोर्ट बार के साथ काला फ्रंट | रैक में स्पष्ट दृश्य संरचना प्रदान करता है |
| बंदरगाह वास्तुकला | 24 रिक्त मॉड्यूल पद | इंस्टॉलर को अंतिम कीस्टोन चयन को परिभाषित करने देता है |
| मॉड्यूल फिटिंग शैली | स्नैप-इन संरचना | स्थापना और प्रतिस्थापन को आसान बनाता है |
| केबल संगठन | तह केबल प्रबंधन | रियर केबल ड्रेसिंग और रैक की सफ़ाई में सुधार करता है |
| अप्रयुक्त-पोर्ट खत्म | खाली डस्टप्रूफ स्टॉपेज का उपयोग किया जा सकता है | अतिरिक्त स्थितियों को दृष्टिगत रूप से साफ़ और नियंत्रित रखता है |
जब आपका प्रोजेक्ट बाद में सटीक जैक प्रकार को परिभाषित करने की स्वतंत्रता चाहता है तो एक खाली पैच पैनल चुनें। जब मॉड्यूल कॉन्फ़िगरेशन पहले से तय हो और असेंबली समय को और कम किया जाना चाहिए तो एक लोडेड पैनल चुनें।
यह पैच पैनल संरचित तांबे की परियोजनाओं के लिए सबसे उपयुक्त है जो मॉड्यूलर कीस्टोन आर्किटेक्चर को पसंद करते हैं, खासकर जहां विभिन्न तांबे की श्रेणियां या चरणबद्ध इंस्टॉलेशन वर्कफ़्लो एक खाली पैनल को प्रीलोडेड विकल्प की तुलना में अधिक व्यावहारिक बनाते हैं।
| अनुप्रयोग परिदृश्य | यह पैनल क्यों फिट बैठता है | अनुमोदन से पहले क्या सत्यापित करें |
|---|---|---|
| कीस्टोन-आधारित रैक निर्माण | रिक्त संरचना लचीले जैक चयन का समर्थन करती है | प्रति प्रोजेक्ट सटीक जैक प्रकार और मात्रा |
| वाणिज्यिक लैन स्थापना | Cat5e / 6 / 6A मॉड्यूलर परिनियोजन का समर्थन करता है | नेटवर्क श्रेणी और भविष्य की उन्नयन योजना |
| चरणबद्ध परियोजना खरीद | पैनल को मॉड्यूल से अलग से ऑर्डर किया जा सकता है | असेंबली वर्कफ़्लो और मॉड्यूल सोर्सिंग योजना |
| रैक संगठन का उन्नयन | फोल्डिंग केबल प्रबंधन रियर केबल ऑर्डर को बेहतर बनाने में मदद करता है | कैबिनेट के अंदर रियर केबल क्लीयरेंस |
| OEM / मानक उत्पाद लाइन | परियोजना-विशिष्ट मॉड्यूल के साथ मानकीकृत पैच पैनल प्लेटफ़ॉर्म का समर्थन करता है | ब्रांडिंग, एक्सेसरी और पैकिंग अपेक्षा |
सबसे तेज़ सही विकल्प तीन प्रश्नों से शुरू होता है: क्या परियोजना कीस्टोन लचीलापन चाहती है, क्या सिस्टम परिरक्षित नहीं है, और क्या एकीकृत केबल संगठन रैक में उपयोगी है? यदि हां, तो यह पैनल आमतौर पर मजबूती से फिट बैठता है।
| निर्णय बिंदु | इस पैनल को कब चुनें | इसे कब न चुनें | वैकल्पिक दिशा | लागत/जोखिम/रखरखाव प्रभाव |
|---|---|---|---|---|
| मॉड्यूल लचीलापन | प्रोजेक्ट कीस्टोन जैक को अलग से चुनना चाहता है | मॉड्यूल प्रकार पहले से ही तय है और प्रीलोडेड पोर्ट को प्राथमिकता दी जाती है | लोडेड पैच पैनल का उपयोग करें | सही विकल्प अप्रयुक्त प्रीलोडेड कॉन्फ़िगरेशन के लिए भुगतान करने से बचाता है |
| बचाव की रणनीति | परियोजना में बिना परिरक्षित कीस्टोन जैक का उपयोग किया गया है | सिस्टम को परिरक्षित मॉड्यूल निरंतरता की आवश्यकता होती है | सिस्टम डिज़ाइन से मेल खाने वाले परिरक्षित पैनल का उपयोग करें | सही शील्ड मिलान प्रदर्शन और ग्राउंडिंग बेमेल जोखिम को कम करता है |
| रैक संगठन | रैक लेआउट के लिए रियर केबल प्रबंधन उपयोगी है | फोल्डिंग मैनेजर संरचना से कैबिनेट को कोई लाभ नहीं होता है | यदि आवश्यक हो तो एक सरल रिक्त पैनल का उपयोग करें | एकीकृत प्रबंधन केबल अव्यवस्था और पुनर्कार्य को कम कर सकता है |
| श्रेणी श्रेणी | प्रोजेक्ट Cat5e, Cat6, या Cat6A कीस्टोन मॉड्यूल का उपयोग कर सकता है | प्रोजेक्ट को एक अलग मॉड्यूल फॉर्म फैक्टर की आवश्यकता है | सटीक मॉड्यूल आर्किटेक्चर से मेल खाने वाले पैनल का उपयोग करें | सही मिलान से फिट और असेंबली गति में सुधार होता है |
| अप्रयुक्त बंदरगाह उपस्थिति | परियोजना साफ़-सुथरी दिखने वाली अतिरिक्त स्थितियाँ चाहती है | अप्रयुक्त पोर्ट दृश्य या परिचालन संबंधी चिंता का विषय नहीं हैं | ब्लैंक डस्टप्रूफ स्टॉपेज का उपयोग केवल वहीं करें जहां आवश्यकता हो | तैयार रैक को साफ-सुथरा और प्रबंधित करने में आसान रखने में मदद करता है |
| खरीद कार्यप्रवाह | खरीदार चाहता है कि पैनल और मॉड्यूल अलग-अलग हों | एक पूर्ण लोडेड बीओएम को प्राथमिकता दी जाती है | प्रीलोडेड असेंबली का उपयोग करें | बेहतर संरेखण स्रोत संबंधी भ्रम को कम करता है |
इस मॉडल को तब चुनें जब प्रोजेक्ट अनशील्ड हो, 1U में 24 कीस्टोन पदों की आवश्यकता हो, और एकीकृत फोल्डिंग केबल प्रबंधन और अलग कीस्टोन चयन से लाभ हो।
एक सही चयन में जैक प्रकार के लचीलेपन, परिरक्षण रणनीति, रियर केबल-प्रबंधन आवश्यकताओं और लॉजिस्टिक्स योजना का मूल्यांकन किया जाना चाहिए। इससे पैनल संरचना को ऑर्डर करने से बचने में मदद मिलती है जो साइट पर वास्तविक असेंबली विधि से मेल नहीं खाती है।
| चयन कारक | पूछने के लिए प्रश्न | सिफारिश |
|---|---|---|
| कीस्टोन वास्तुकला | क्या प्रोजेक्ट मॉड्यूलर कीस्टोन विकल्प चाहता है? | इस पैनल का उपयोग तब करें जब जैक का चयन लचीला रहना चाहिए |
| श्रेणी समर्थन | क्या प्रोजेक्ट Cat5e, Cat6, या Cat6A कीस्टोन का उपयोग करेगा? | थोक असेंबली से पहले मॉड्यूल चयन की पुष्टि करें |
| परिरक्षण | क्या केबलिंग प्रणाली परिरक्षित नहीं है? | इसे तब चुनें जब अनशील्ड सिस्टम डिज़ाइन सही हो |
| केबल संगठन | क्या रियर केबल प्रबंधन से रैक रखरखाव में सुधार होगा? | जहां रैक की साफ-सफाई मायने रखती है वहां फोल्डिंग मैनेजर का उपयोग करें |
| अतिरिक्त पद | क्या सभी 24 बंदरगाह तुरंत आबाद हो जायेंगे? | अप्रयुक्त स्थानों के लिए खाली डस्टप्रूफ़ स्टॉपेज की योजना बनाएं |
| खरीद योजना | कितने पैनल और जैक अलग से पैक और भेजे जाने चाहिए? | गोदाम और माल ढुलाई योजना के लिए कार्टन डेटा का उपयोग करें |
| आयाम | कीमत | यह क्यों मायने रखती है |
|---|---|---|
| रैक चौड़ाई संदर्भ | ड्राइंग में 19-इंच मानक/482.6 मिमी दिखाया गया है | सामान्य रैक संगतता की पुष्टि करता है |
| गहराई का संदर्भ | साइड ड्राइंग में 250 मिमी दिखाया गया है | रियर केबल-स्पेस योजना के लिए उपयोगी |
| ऊंचाई का संदर्भ | 1यू / लगभग 44.5 मिमी सामने की ऊंचाई ड्राइंग शैली द्वारा इंगित की गई है | रैक-स्पेस प्लानिंग का समर्थन करता है |
| तह प्रबंधक अवधि | एकीकृत रियर फोल्डिंग संरचना के रूप में दिखाया गया है | केबल ड्रेसिंग और कैबिनेट क्लीयरेंस के लिए महत्वपूर्ण |
पैकिंग डेटा विशेष रूप से परियोजना खरीदारों के लिए उपयोगी है जो वॉल्यूम में खाली पैनल का ऑर्डर करते हैं, क्योंकि पैनल की मात्रा, कीस्टोन मात्रा और सहायक हैंडलिंग की योजना अक्सर अलग से बनाई जाती है।
| पैकिंग आइटम | विनिर्देश | उपार्जन का अर्थ |
|---|---|---|
| भीतरी बॉक्स मात्रा | 1 पीसी/आंतरिक बॉक्स | सरल एकल-इकाई संचालन और गिनती |
| कार्टन मात्रा | 20 पीसी / कार्टन | परियोजना और माल ढुलाई मात्रा योजना का समर्थन करता है |
| भीतरी बॉक्स का आकार | 51 × 10 × 5.5 सेमी | गोदाम भंडारण और कूरियर योजना के लिए उपयोगी |
| कार्टन का आकार | 53 × 42.5 × 30.5 सेमी | माल ढुलाई-मात्रा अनुमान में मदद करता है |
| सहायक उपकरण दिखाए गए | M6 स्क्रू और नट, केबल संबंध | स्थापना-तत्परता दृश्यता में सुधार करता है |
यह कीस्टोन जैक के बिना आपूर्ति किया गया एक खाली पैच पैनल है।
इसे बिना परिरक्षित कीस्टोन जैक के साथ फिट करने के लिए डिज़ाइन किया गया है और कहा गया है कि यह Cat5e, Cat6 और Cat6A प्रकारों के लिए उपयुक्त है।
यह रियर केबल रूटिंग को व्यवस्थित करने में मदद करता है और रैक की साफ-सफाई और रखरखाव की सुविधा में सुधार कर सकता है।
हाँ। शीट में कहा गया है कि फिट नहीं किए गए मॉड्यूल पोर्ट साफ दिखने के लिए खाली डस्टप्रूफ स्टॉपेज का उपयोग कर सकते हैं।
खरीदारों को आवश्यक कीस्टोन प्रकार, परिरक्षण रणनीति, श्रेणी स्तर, रैक-स्पेस योजना और एकीकृत फोल्डिंग केबल मैनेजर से परियोजना को लाभ होता है या नहीं, इसकी पुष्टि करनी चाहिए।
उत्पाद को 1 पीस प्रति इनर बॉक्स और 20 पीस प्रति कार्टन में पैक किया जाता है।
ZCBFPPU-1U24-B1 संरचित तांबे की तैनाती के लिए एक व्यावहारिक 1U 24-पोर्ट अनशील्ड फोल्डिंग ब्लैंक पैच पैनल है जो मॉड्यूलर कीस्टोन लचीलापन और क्लीनर रियर केबल संगठन चाहता है। इसका मूल्य एक निश्चित लोडेड-पोर्ट प्रारूप के बजाय स्नैप-इन ब्लैंक आर्किटेक्चर, श्रेणी बहुमुखी प्रतिभा और एकीकृत फोल्डिंग केबल प्रबंधन से आता है।
सर्वोत्तम परियोजना परिणामों के लिए, इसे स्पष्ट रूप से परिभाषित अनशील्ड कीस्टोन रणनीति से मिलाएं, असेंबली से पहले सटीक जैक श्रेणी की पुष्टि करें, और अधिक सटीक लॉजिस्टिक्स योजना के लिए पैकिंग डेटा का उपयोग करें। जब वे बिंदु स्पष्ट हो जाते हैं, तो यह कॉपर रैक सिस्टम के लिए एक कुशल और लचीला पैचिंग प्लेटफॉर्म बन जाता है।
अपना कीस्टोन प्रकार, श्रेणी स्तर, परिरक्षण आवश्यकता, परियोजना मात्रा और रैक लेआउट योजना भेजें। खरीदारी से पहले ZION आपको सबसे उपयुक्त पैच पैनल प्लेटफ़ॉर्म की पुष्टि करने में मदद कर सकता है।
