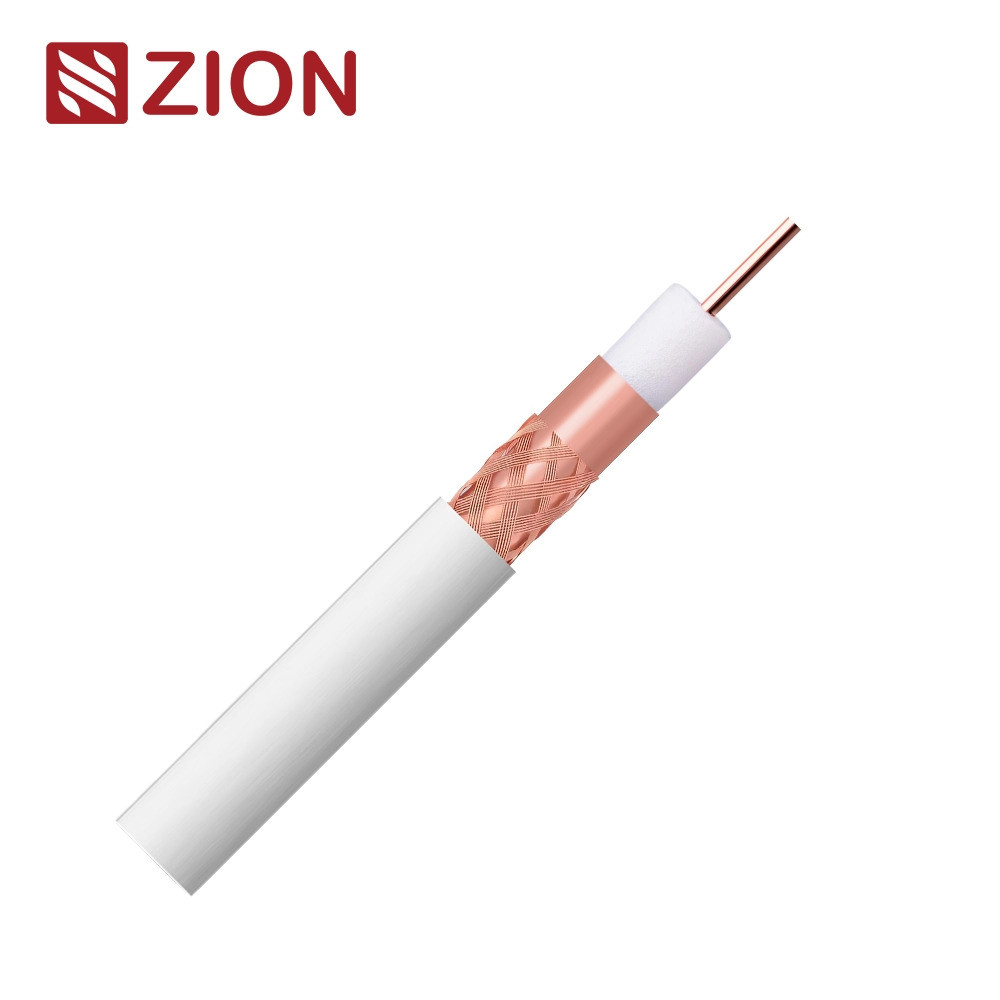

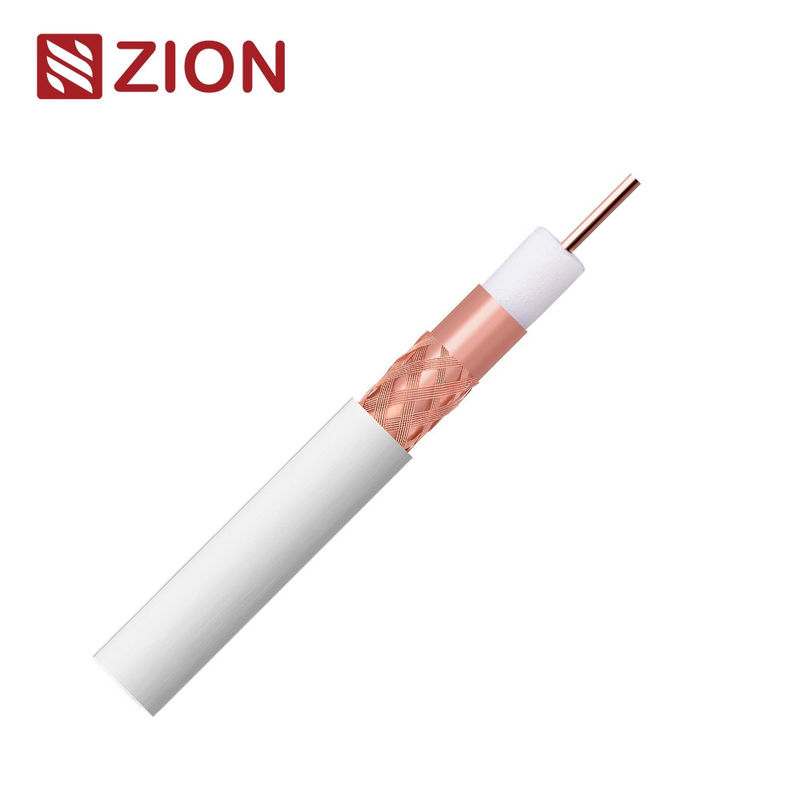

आरजी11 केबल - एसए क्लास ए इका उच्च सिग्नल ट्रांसमिशन गुणवत्ता के लिए

मुख्य जानकारी और निर्माण पैरामीटरः

SKU:

7170304

वर्ग सीपीआर

ईसीए

मानक:

EN50117-9-2
CEI-UNEL 36762
EN50575

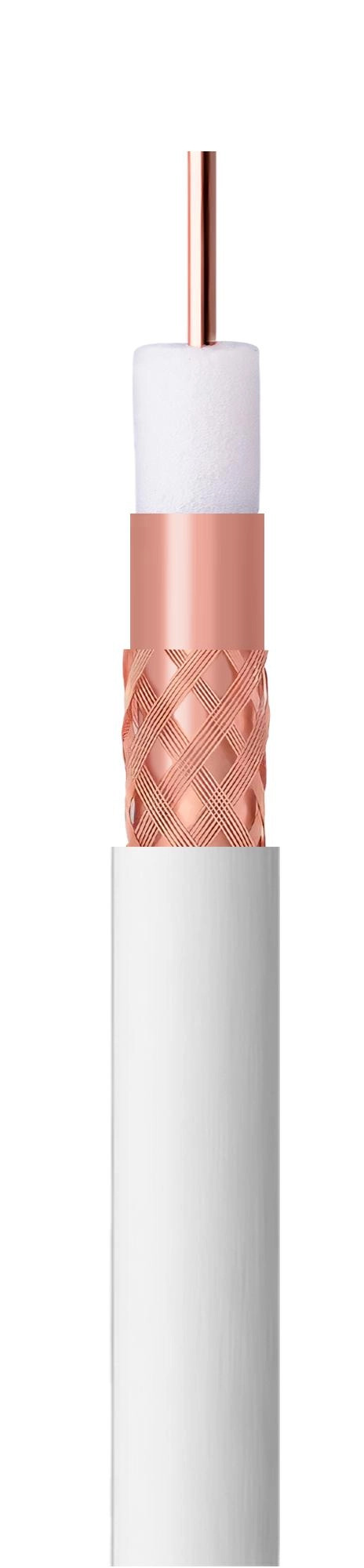

आंतरिक कंडक्टर सामग्री

सादा तांबा (Cu)

आंतरिक कंडक्टर का आकार

1.63± 0.03 मिमी

इन्सुलेशन सामग्री

फोम पॉलीएथिलीन (PEG)

इन्सुलेशन का आकार

7.20 ± 0.10 मिमी

ढाल 1

क्यू/पीईटी

ढाल 2

कु

46% कवरेज

जल प्रतिरोधी सील (गर्दी)

जेली2

जैकेट

सामग्रीः पीवीसी

ओडीः 10.10 ± 0.15 मिमी

रंगः सफेद/काला या ग्राहक के अनुसार

आवेदन

इनडोर स्थापना

विद्युत गुण और भौतिक गुण:

विशेषता प्रतिबाधा

200 मेगाहर्ट्ज 75±3 ओम

क्षमता (@1kHz)

52 ± 2 pF/m.Nom

वेग अनुपात

85% नोम.

आंतरिक कंडक्टर प्रतिरोध

8.50 Ω/किमी

बाहरी कंडक्टर प्रतिरोध

11.60 Ω/किमी

लूप प्रतिरोध

20.10 Ω/किमी

शीट इन्सुलेशन वोल्टेज

5 केवी

अधिकतम धारा (Ieff)

16 ए

संरचनात्मक रिटर्न हानि (SRL)

5 - 470 MHz

>30 डीबी

470 - 1000 मेगाहर्ट्ज

>28 डीबी

1000 से 2000 मेगाहर्ट्ज

>23 डीबी

2000 - 3000 मेगाहर्ट्ज

>20 डीबी

स्क्रीनिंग कमजोरी (एसए)
एसए-क्लास ए++

30 - 1000 मेगाहर्ट्ज़

> 85 डीबी

1000 से 2000 मेगाहर्ट्ज

> 75 डीबी

2000 - 3000 मेगाहर्ट्ज

> 65 डीबी

स्थानांतरण प्रतिबाधा

मिन.बेंडिंग त्रिज्या

100 मिमी

अधिकतम केबल खींचने की ताकत

300 एन

परिचालन तापमान

-40 / +80 °C

क्षीणन (२०°C पर)

आवृत्ति (MHZ)

अधिकतम क्षीणन (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

* उपरोक्त डेटा केवल संदर्भ के लिए हैं, वास्तविक आदेश परीक्षण रिपोर्ट को प्राथमिकता दी जानी चाहिए।

आदेश की जानकारी:

चिह्नित करना

HANGZHOU ZION 7170304 75 OHM RG11 SA कक्षा A Eca
EN50117-9-2 DDMMYY 001M-100M

पैकेज

100M/रोल, 300M/WS (या प्रति ग्राहक के अनुरोध)

वितरण का समय

आम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद।

ब्रांड

HELLOSIGNAL® या OEM
