| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, CE, RoHS, UL |
| मॉडल संख्या: | RG11 समाक्षीय केबल CMR |
| न्यूनतम आदेश मात्रा: | 30 के.एम. |
| पैकेजिंग विवरण: | 305M, 1000FT, वुडन रील, कार्टन |
| प्रसव के समय: | 25 कार्य दिवसों |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 3000KM / महीना |
| कंडक्टर: | सीसीएस | ढांकता हुआ: | झागदार पीई |
|---|---|---|---|
| शील्ड 1: | अल पन्नी | ढाल 2: | एल्यूमीनियम ब्रेडिंग |
| जैकेट: | सीएमआर रेटेड पीवीसी | रंग: | काला या सफेद |
| पैकेट: | 305M, 1000FT, लकड़ी की रील, कार्टन | ||
| प्रमुखता देना: | क्वाड शील्ड कोएक्सियल केबल,rg6 क्वाड शील्ड कोएक्सियल केबल |
||

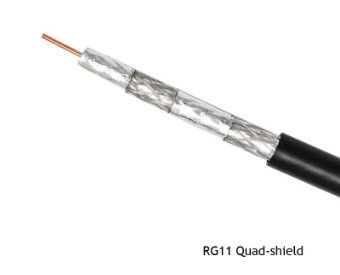

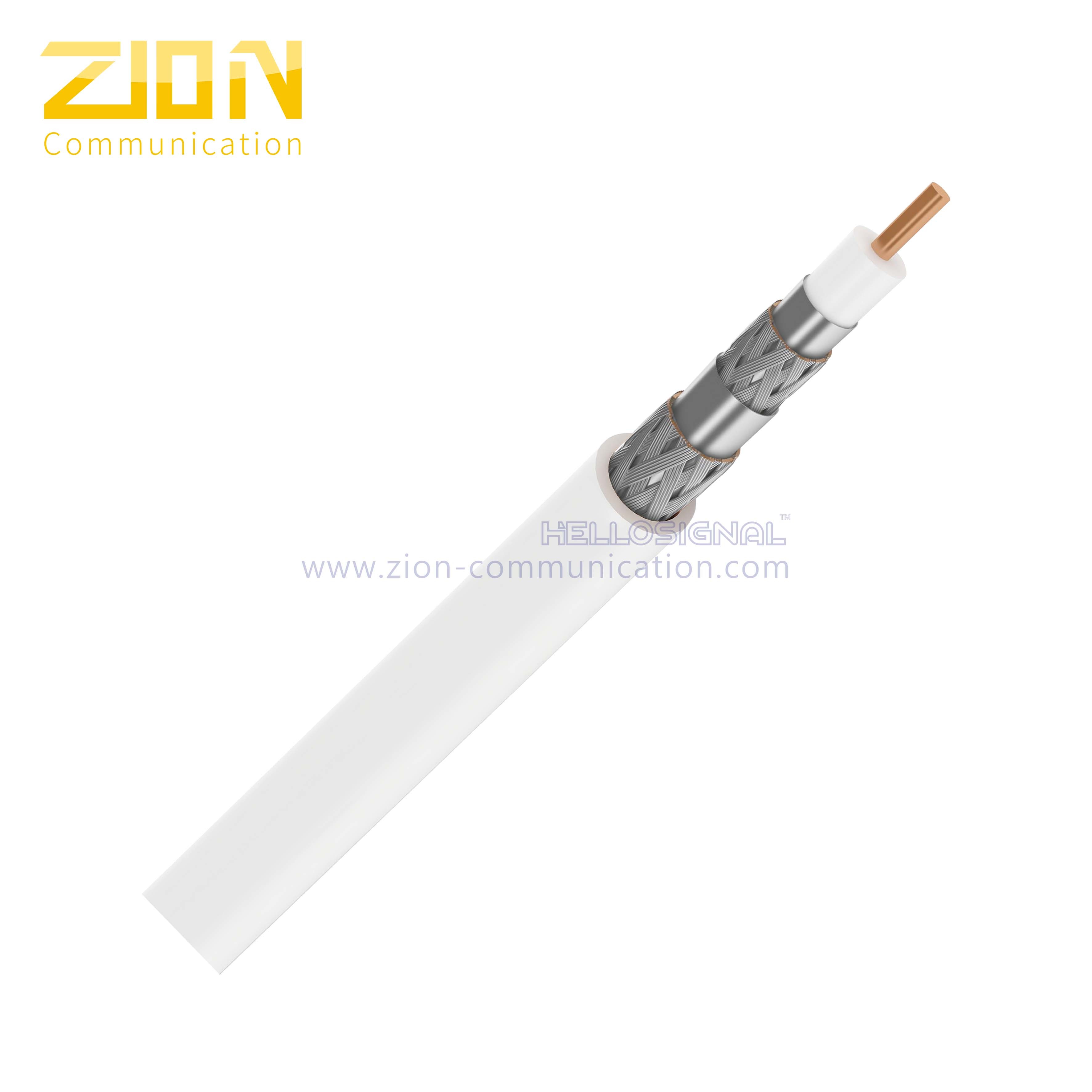

ज़ायन कम्युनिकेशन से यह RG11 क्वाड शील्ड कोएक्सियल केबल डिजिटल केबल, सैटेलाइट, एंटीना और संचार प्रणालियों में बेहतर प्रदर्शन के लिए डिज़ाइन किया गया है। 75-ओम विशेषता प्रतिबाधा और व्यापक परिरक्षण की विशेषता के साथ, यह विभिन्न अनुप्रयोगों में विश्वसनीय RF सिग्नल ट्रांसमिशन प्रदान करता है।
हमारी आधिकारिक CATV कोएक्सियल केबल कैटलॉग पर जाएँ| घटक | विशिष्टता | सामग्री |
|---|---|---|
| इनर कंडक्टर | 0.064"/1.63mm/14AWG | कॉपर क्लैड स्टील |
| डाईइलेक्ट्रिक | 0.280"/7.11mm | फोम्ड PE |
| शील्ड 1 | 0.287"/7.29mm | बॉन्डेड एल्यूमीनियम पॉलीप्रोपाइलीन |
| शील्ड 2 | 60% कवरेज | एल्यूमीनियम ब्रैड वायर |
| शील्ड 3 | गैर-बॉन्डेड | एल्यूमीनियम लैमिनेटेड टेप |
| शील्ड 4 | 40% कवरेज | एल्यूमीनियम ब्रैड वायर |
| जैकेट | 0.407"±0.006"/10.34±0.15mm | PVC CMR या CMG (UL) |
| जैकेट की मोटाई | 0.037"/0.94mm | |
| अनुप्रयोग | लंबे CATV रन लंबाई में उपयोग के लिए | |
| पैरामीटर | मान |
|---|---|
| इनर कंडक्टर प्रतिरोध | < 87 Ω/किमी (< 26.53 Ω/1000ft) |
| कैपेसिटेंस | 52 ±3 pF/m (15.85 ±1 pF/ft) |
| प्रतिबाधा | 75 ± 3 Ω |
| रिटर्न लॉस (5-1000MHz) | > 22dB |
| प्रसार का वेग | 0.85 |
| स्पार्कर टेस्ट (VAC) | 4 |
| आवृत्ति (MHz) | अधिकतम क्षीणन (dB/100ft) | अधिकतम क्षीणन (dB/100m) |
|---|---|---|
| 5 | 0.38 | 1.25 |
| 55 | 0.96 | 3.15 |
| 83 | 1.18 | 3.87 |
| 187 | 1.75 | 5.74 |
| 211 | 1.90 | 6.23 |
| 250 | 2.05 | 6.72 |
| 300 | 2.25 | 7.38 |
| 350 | 2.42 | 7.94 |
| 400 | 2.60 | 8.53 |
| 450 | 2.75 | 9.02 |
| 500 | 2.90 | 9.51 |
| 550 | 3.04 | 9.97 |
| 600 | 3.18 | 10.43 |
| 750 | 3.65 | 11.97 |
| 865 | 3.98 | 13.05 |
| 1000 | 4.35 | 14.27 |
| संपत्ति | मान |
|---|---|
| केबल बेंड त्रिज्या | केबल व्यास का 10 गुना |
| ऑपरेटिंग तापमान रेंज (PVC) | -20 से 75 ℃ |
| केबल आयाम | 0.41"±0.006"/10.39±0.15 mm |
