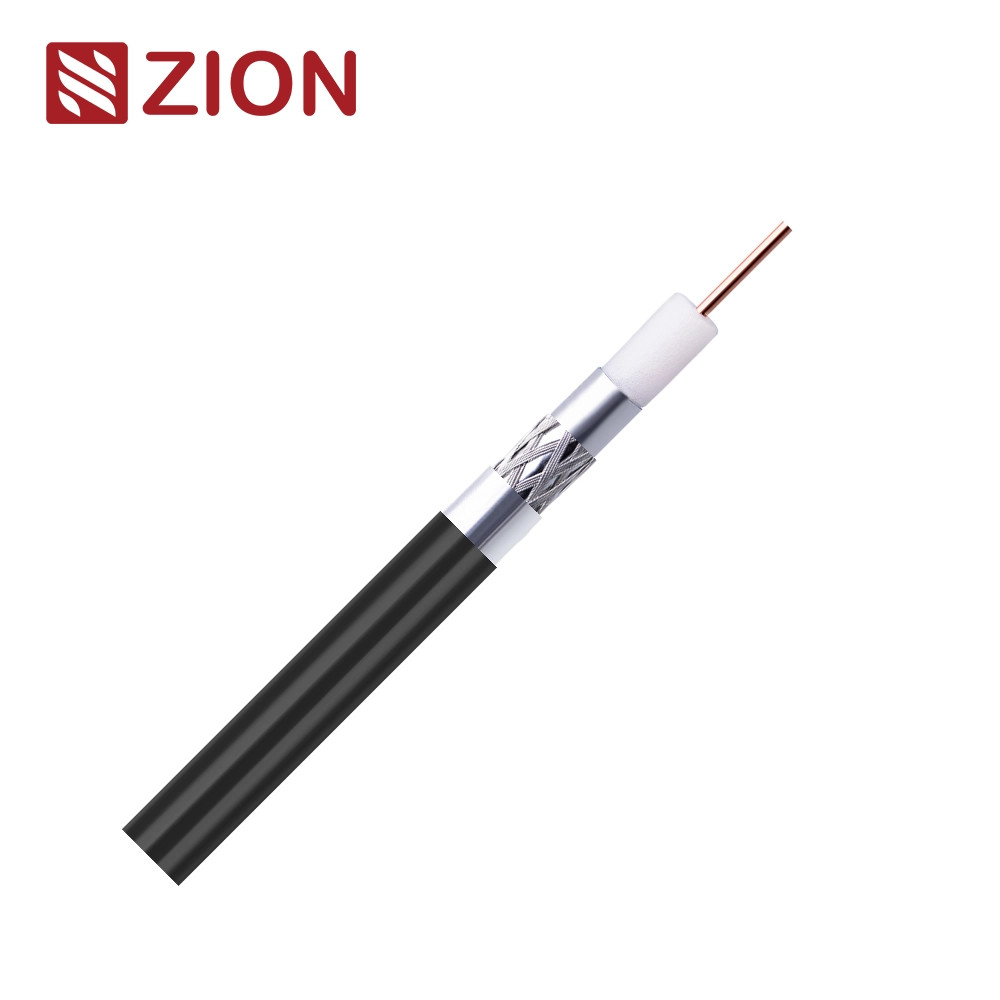

BRD703 SA वर्ग A++ Fca के साथ RG6+T केबल - उच्च गुणवत्ता वाला सिग्नल ट्रांसमिशन उत्पाद

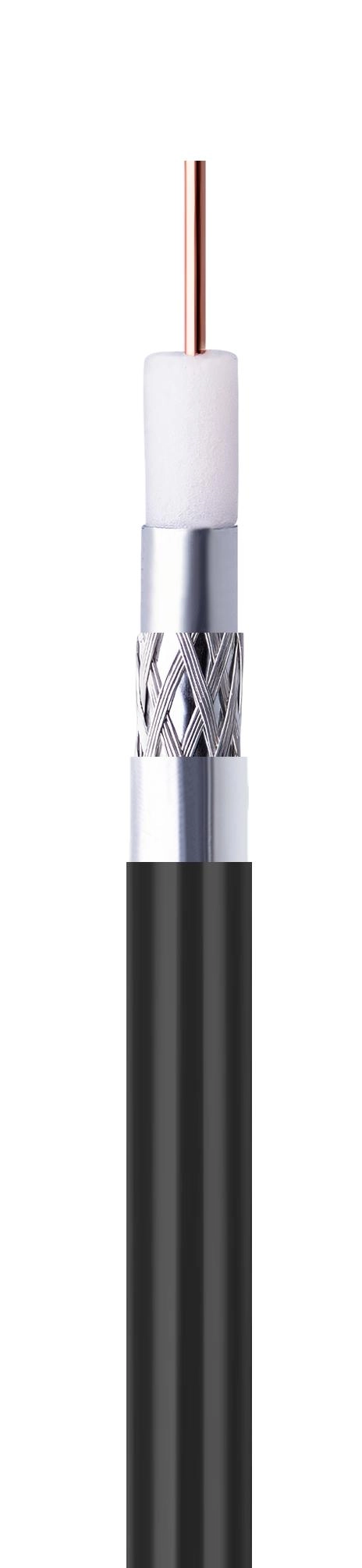

मुख्य जानकारी और निर्माण पैरामीटरः

SKU:

7170102

वर्ग सीपीआर

एफसीए

मानक:

EN50117-10-2
CEI-UNEL 36762
EN50575

आंतरिक कंडक्टर सामग्री

सादा तांबा (Cu)

आंतरिक कंडक्टर का आकार

1.13 ± 0.02 मिमी

इन्सुलेशन सामग्री

फोम पॉलीएथिलीन (PEG)

इन्सुलेशन का आकार

4.80 ± 0.10 मिमी

ढाल 1

अल/पेट/अल+सुर

ढाल 2

कॉपर (CuSn) के टिन किए हुए ब्रैडिंग वायर

45% कवरेज

ढाल 3

अल/पेट जे-फॉइल

जैकेट

सामग्री: पीई

ओडीः 6.90 ± 0.20 मिमी

रंगः सफेद/काला या ग्राहक के अनुसार

आवेदन

DOCSIS 3.1 (डेटा ओवर कोएक्स सिस्टम)
4K-UHD
बाहरी और भूमिगत स्थापना

विद्युत गुण और भौतिक गुण:

विशेषता प्रतिबाधा

200 मेगाहर्ट्ज 75±3 ओम

क्षमता (@1kHz)

52 ± 2 pF/m.Nom

वेग अनुपात

85% नोम.

आंतरिक कंडक्टर प्रतिरोध

18 Ω/किमी

बाहरी कंडक्टर प्रतिरोध

14 Ω/किमी

लूप प्रतिरोध

32 Ω/किमी

शीट इन्सुलेशन वोल्टेज

3 केवी

अधिकतम धारा (Ieff)

8 ए

संरचनात्मक रिटर्न हानि (SRL)

5 - 470 MHz

>30 डीबी

470 - 1000 मेगाहर्ट्ज

>28 डीबी

1000 से 2000 मेगाहर्ट्ज

>26 डीबी

2000 - 3000 मेगाहर्ट्ज

>22 डीबी

स्क्रीनिंग कमजोरी (एसए)
एसए-क्लास ए++

30 - 1000 मेगाहर्ट्ज़

>110 डीबी

1000 से 2000 मेगाहर्ट्ज

>105 डीबी

2000 - 3000 मेगाहर्ट्ज

> 90 डीबी

स्थानांतरण प्रतिबाधा

5-30 MHz

<5.0 mOhm/m

मिन.बेंडिंग त्रिज्या

35/70 मिमी

अधिकतम केबल खींचने की ताकत

150 एन

परिचालन तापमान

-40 / +80 °C

क्षीणन (२०°C पर)

आवृत्ति (MHZ)

अधिकतम क्षीणन (dB/100m)

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

* उपरोक्त डेटा केवल संदर्भ के लिए हैं, वास्तविक आदेश परीक्षण रिपोर्ट को प्राथमिकता दी जानी चाहिए।

आदेश की जानकारी:

चिह्नित करना

HANGZHOU ZION 7170102 75 OHM RG6+T BRD703 SA कक्षा A++ Fca EN50117-9-2 DDMMYY 001M-100M

पैकेज

100M/रोल, 300M/WS (या प्रति ग्राहक के अनुरोध)

वितरण का समय

आम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद।

ब्रांड

HELLOSIGNAL® या OEM
