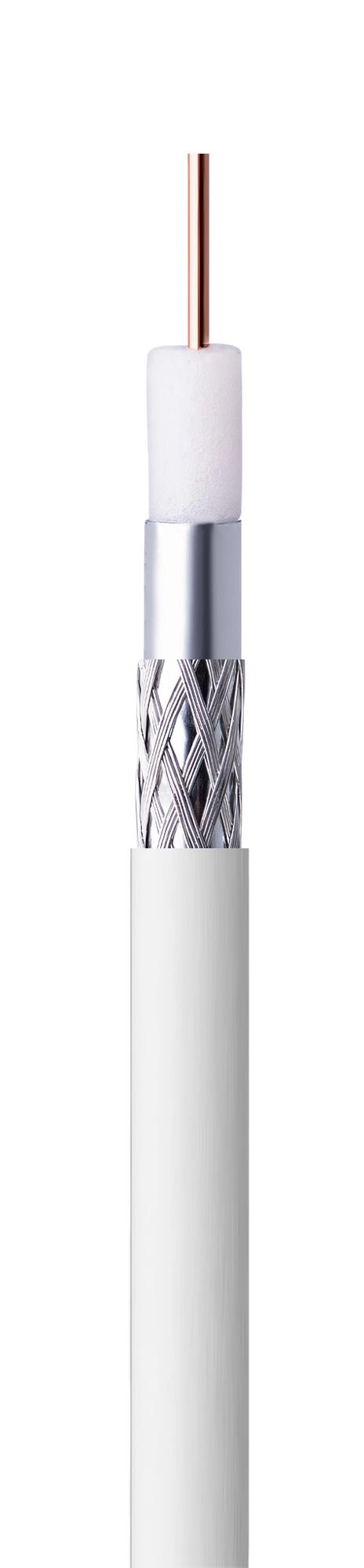

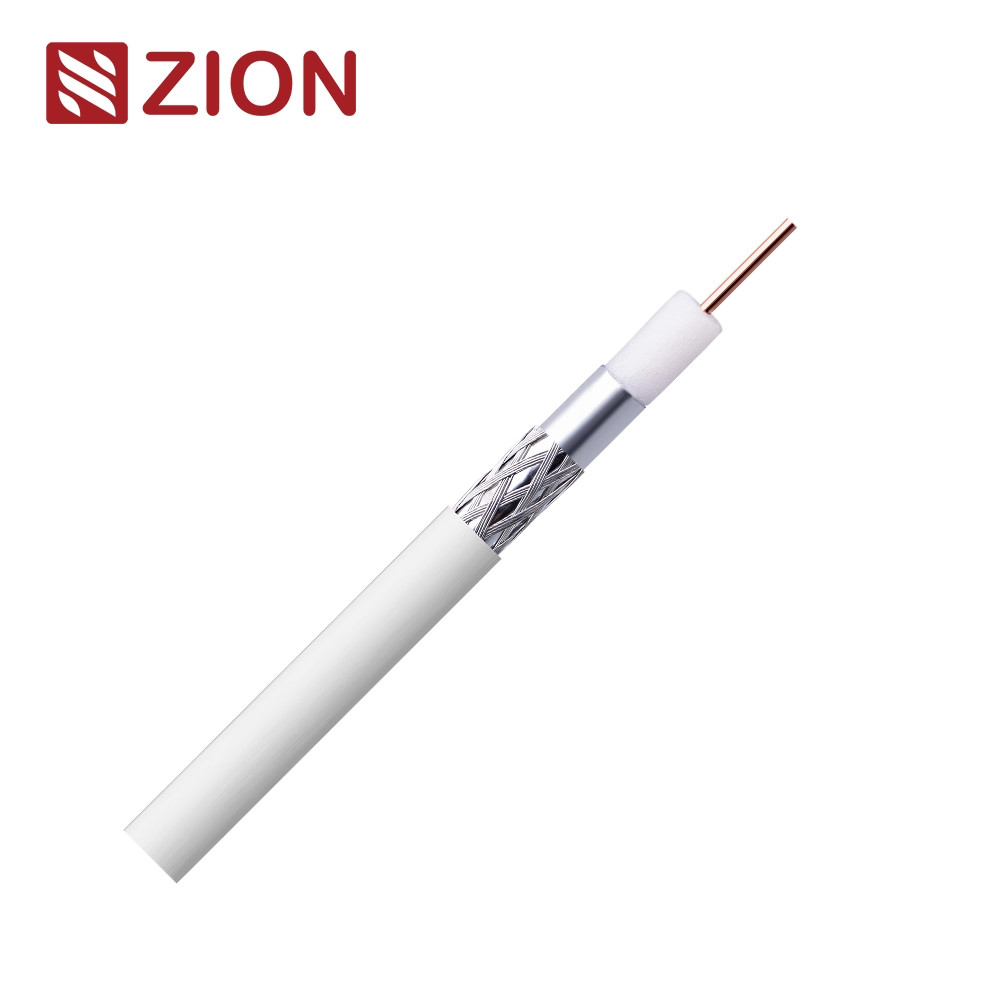

आरजी6+17 वी केबल - उत्कृष्ट संकेत संचरण के लिए एसए वर्ग ए ईका

मुख्य जानकारी और निर्माण पैरामीटरः

SKU:

7170303

वर्ग सीपीआर

ईसीए

मानक:

EN50117-9-2
CEI-UNEL 36762
EN50575

आंतरिक कंडक्टर सामग्री

सादा तांबा (Cu)

आंतरिक कंडक्टर का आकार

1.13 ± 0.02 मिमी

इन्सुलेशन सामग्री

फोम पॉलीएथिलीन (PEG)

इन्सुलेशन का आकार

4.80 ± 0.10 मिमी

ढाल 1

अल/पेट/अल

ढाल 2

कॉपर (CuSn) के टिन किए हुए ब्रैडिंग वायर

45% कवरेज

जैकेट

सामग्रीः पीवीसी

ओडीः 6.70 ± 0.10 मिमी

रंगः सफेद/काला या ग्राहक के अनुसार

आवेदन

इनडोर स्थापना

विद्युत गुण और भौतिक गुण:

विशेषता प्रतिबाधा

200 मेगाहर्ट्ज 75±3 ओम

क्षमता (@1kHz)

54 ± 2 pF/m.Nom

वेग अनुपात

85% नोम.

आंतरिक कंडक्टर प्रतिरोध

18 Ω/किमी

बाहरी कंडक्टर प्रतिरोध

22 Ω/किमी

लूप प्रतिरोध

40 Ω/किमी

शीट इन्सुलेशन वोल्टेज

3 केवी

अधिकतम धारा (Ieff)

8 ए

संरचनात्मक रिटर्न हानि (SRL)

5 - 470 MHz

>30 डीबी

470 - 1000 मेगाहर्ट्ज

>28 डीबी

1000 से 2000 मेगाहर्ट्ज

>26 डीबी

2000 - 3000 मेगाहर्ट्ज

>22 डीबी

स्क्रीनिंग कमजोरी (एसए)
एसए-क्लास ए++

30 - 1000 मेगाहर्ट्ज़

> 85 डीबी

1000 से 2000 मेगाहर्ट्ज

> 80 डीबी

2000 - 3000 मेगाहर्ट्ज

> 70 डीबी

स्थानांतरण प्रतिबाधा

5-30 MHz

<27 mOhm/m

मिन.बेंडिंग त्रिज्या

35/70 मिमी

अधिकतम केबल खींचने की ताकत

150 एन

परिचालन तापमान

-20 / +70 °C

क्षीणन (२०°C पर)

आवृत्ति (MHZ)

अधिकतम क्षीणन (dB/100m)

5

1.60

10

2.10

30

3.20

50

4.10

200

8.00

300

9.80

470

12.40

* उपरोक्त डेटा केवल संदर्भ के लिए हैं, वास्तविक आदेश परीक्षण रिपोर्ट को प्राथमिकता दी जानी चाहिए।

आदेश की जानकारी:

चिह्नित करना

HANGZHOU ZION 7170303 75 OHM RG6+17V SA वर्ग A Eca
EN50117-9-2 DDMMYY 001M-100M

पैकेज

100M/रोल, 300M/WS (या प्रति ग्राहक के अनुरोध)

वितरण का समय

आम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद।

ब्रांड

HELLOSIGNAL® या OEM
