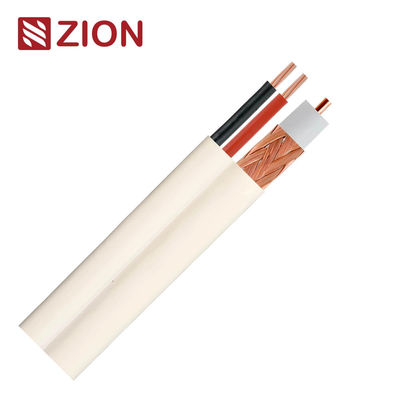

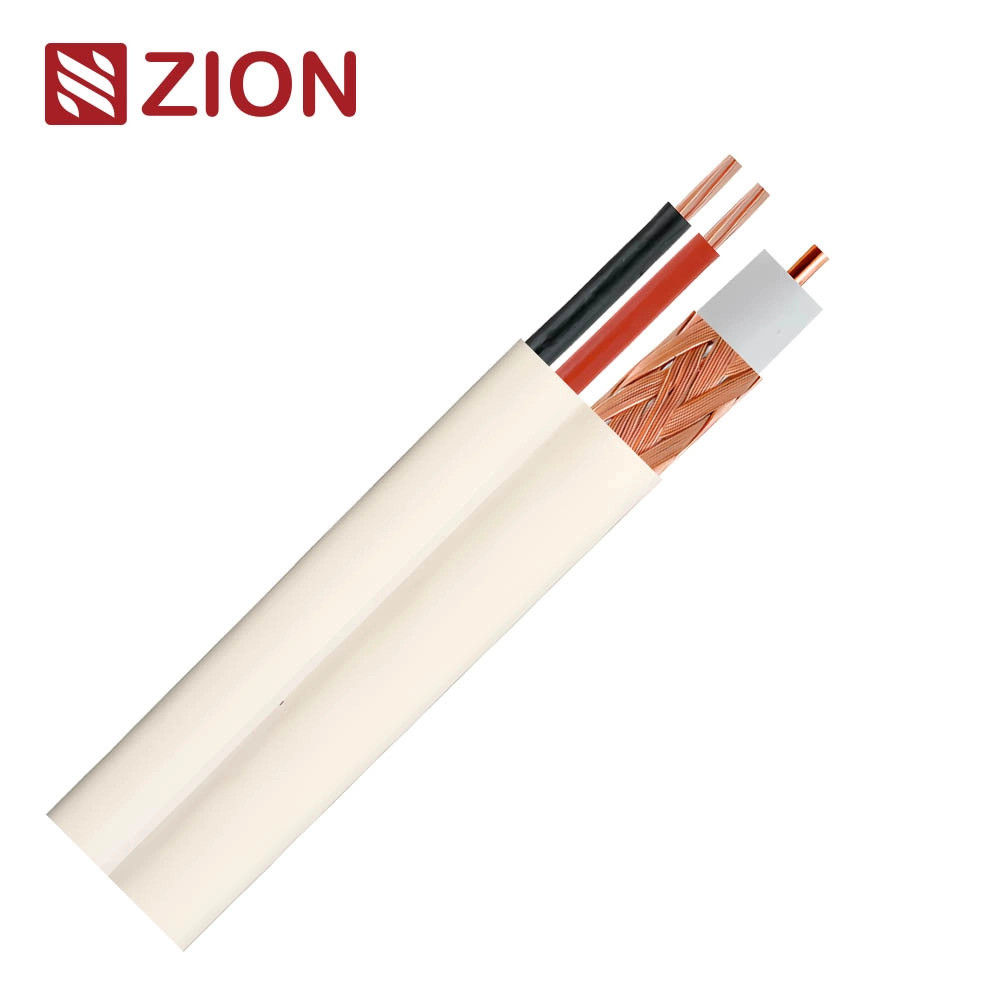

| प्रमुखता देना: | 95% CCA RG59/U समाक्षीय केबल,18AWG CATV समाक्षीय केबल |
||
|---|---|---|---|
| RG59/U+2/18AWG CMP UL प्रमाणित | ||
| मुख्य जानकारी और निर्माण पैरामीटरः | ||
| SKU: | 7102028 |  |
| यूएल प्रमाणपत्र संख्याः | E541136 | |
| मानक: | UL 444 और CSA C22.2 No.214 संचार केबल |
|
| घटक 1 | RG59 समाक्षीय केबल | |
| आंतरिक कंडक्टर सामग्री | ठोस नंगे तांबा (BC) | |
| आंतरिक कंडक्टर का आकार | 0.032"/20AWG/0.813±0.008mm | |
| इन्सुलेशन सामग्री | त्वचा फोम एफईपी | |
| इन्सुलेशन का आकार | 0.134±0.006"/3.40±0.15 मिमी | |
| ढाल 1 | कॉपर क्लैडेड एल्यूमीनियम ब्रेडिंग वायर | |
| 95% कवरेज | ||
| नाम.दिआः 0.154±0.006 ′′ / 3.91±0.15 मिमी | ||
| जैकेट | सामग्री: पूर्ण पीवीसी | |
| सामान्य मोटाईः 0.018 "(0.46 मिमी) | ||
| ओडीः 0.197±0.008" (5.0±0.2 मिमी) | ||
| घटक 2 | 2C18AWG पावर केबल | |
| आंतरिक कंडक्टर सामग्री | ठोस नंगे तांबा (BC) | |
| आंतरिक कंडक्टर का आकार | 7×0.0152"/18AWG/7×(0.386±0.004mm) | |
| डायलेक्ट्रिक सामग्री | पूर्ण पीवीसी | |
| डायलेक्ट्रिक आकार | 0.060"/1.52±0.10 मिमी | |
| जैकेट | सामग्री: पूर्ण पीवीसी | |
| सामान्य मोटाईः 0.015 "(0.38 मिमी) | ||
| ओडीः 0.150±0.008" (3.8±0.2mm) | ||
| आवेदन | ऑडियो/वीडियो | |
| सीसीटीवी | ||
| क्रॉस सेक्शन: | ||
|
|
||
| विद्युत गुण और भौतिक गुण: | ||
| सीओएएक्स कंडक्टर प्रतिरोध | 34.4 Ω/किलोमीटर 10.5 Ω/1000 फीट | |
| पावर कंडक्टर प्रतिरोध | 21.7 Ω/किलोमीटर 6.6 Ω/1000 फीट | |
| क्षमता | 52.5 पीएफ/एम. नाम. | |
| प्रतिबाधा | 75 ± 3 Ω | |
| रिटर्न हानि | 20dB (1-300MHz) 100% स्वीप परीक्षण किया गया | |
| फैलने की गति | 84% नोम. | |
| स्पार्कर परीक्षण (वीएसी) | 2500 वी | |
| परिचालन तापमान सीमा | -20 से 75°C (-4 से 167°F) | |
| RoHS | अनुरूप | |
| कमजोरी ((२०°C): | ||
| आवृत्ति (MHZ) | अधिकतम क्षीणन (dB/100ft) | अधिकतम क्षीणन (dB/100m) |
| 1 | 0.30 | 0.98 |
| 10 | 0.97 | 3.18 |
| 50 | 2.40 | 7.87 |
| 100 | 3.40 | 11.15 |
| 200 | 4.85 | 15.90 |
| 400 | 7.00 | 22.95 |
| 700 | 9.50 | 31.15 |
| 900 | 11.10 | 36.39 |
| 1000 | 12.00 | 39.34 |
| * उपरोक्त डेटा केवल संदर्भ के लिए हैं, वास्तविक आदेश परीक्षण रिपोर्ट को प्राथमिकता दी जानी चाहिए। | ||
| आदेश की जानकारी: | ||
| चिह्नित करना | HANGZHOU ZION 7102028 RG59/U 20AWG/1C+18AWG 2/C E541136 ((UL) C ((UL) CMP 75C RoHS अनुरूप ××××FT |
|
| पैकेज | 1000FT/Pull Box या Wooden Spool (या ग्राहक के अनुरोध के अनुसार) | |
| वितरण का समय | आम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद। | |
| ब्रांड | हेलोसिग्नल®या OEM | |
