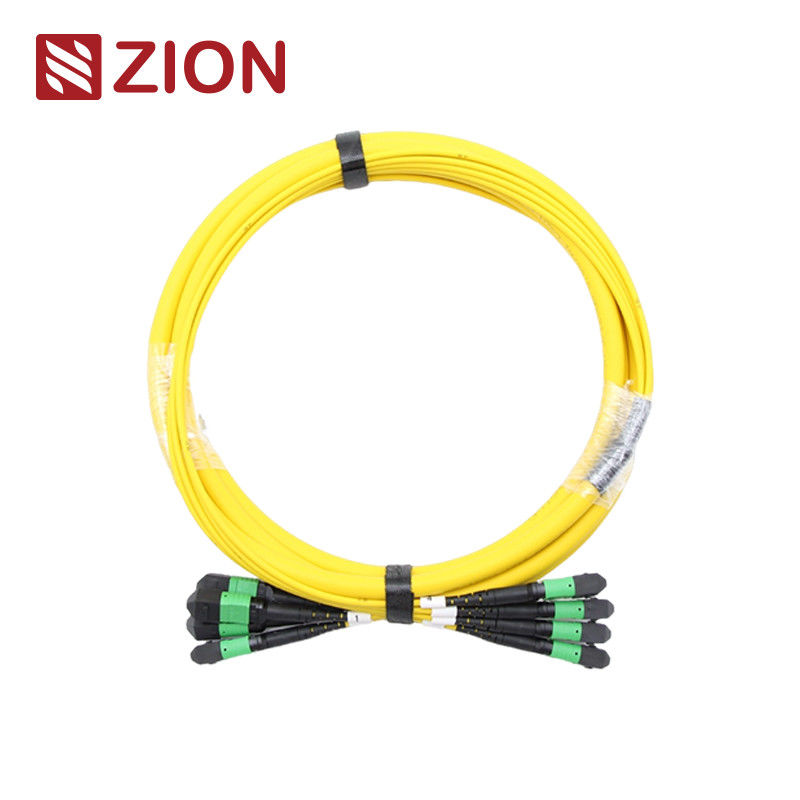

48F (4x12) एमटीपी सिंगल-मोड फाइबर ऑप्टिक ट्रंक केबल
यह उच्च घनत्व (4*12) 48F एमटीपी सिंगल-मोड फाइबर ऑप्टिक ट्रंक केबल मांग डेटा सेंटर और दूरसंचार अनुप्रयोगों के लिए विश्वसनीय कनेक्टिविटी प्रदान करता है।
उत्पाद की पहचान
सिय्योन कोडःZCM22C2HIAX
सिय्योन विवरणः(4*12) 48F एमटीपी एसएम फाइबर ऑप्टिक ट्रंक केबल
एमटीपी कनेक्टर अवलोकन
एमटीपी (मल्टी-फाइबर पुश ऑन) कनेक्टर एक उच्च घनत्व मल्टी-फाइबर कनेक्टर प्रकार है जिसे डेटा सेंटर वातावरण, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है,और 40G का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरण में आंतरिक कनेक्शन, 100जी और क्यूएसएफपी+ प्रौद्योगिकियां।
एमटीपी कनेक्टर्स को फाइबर की संख्या, लिंग (पुरुष/महिला) और पॉलिश प्रकार (पीसी या एपीसी) के आधार पर ईआईए/टीआईए-604-5 मानकों के अनुसार वर्गीकृत किया जाता है।
ट्रंक केबल विनिर्देश
24F-144F एमपीओ/एमटीपी ट्रंक केबल दोनों छोरों पर एमपीओ/एमटीपी कनेक्टरों के साथ समाप्त होते हैं, जो एमपीओ/एमटीपी मॉड्यूल के बीच स्थायी लिंक बनाते हैं। 12, 24, 48, 60, 72, 96 और 144 फाइबर कॉन्फ़िगरेशन में उपलब्ध है,ये केबल 10/40/100Gbps तक की गति का समर्थन करते हैं.
ये ट्रंक केबल कैसेट, पैनल, या कठोर एमपीओ/एमटीपी फैन-आउट को आपस में जोड़ते हैं, जिससे डेटा केंद्रों और अन्य उच्च फाइबर-गति वाले वातावरणों में उच्च घनत्व वाले रीढ़ के तारों की तेजी से तैनाती संभव होती है।
औद्योगिक मानकों का अनुपालन
एमटीपी सिंगलमोड संदर्भःईआईए/टीआईए-604-5
एमटीपी सिंगलमोड आवास विवरणःएसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी); पीले कनेक्टर+काला बूट (सुपर कम हानि एमटीपी)
एमटीपी मल्टीमोड संदर्भःईआईए/टीआईए-604-5
एमटीपी मल्टीमोड आवास विवरणःओएम1 और ओएम2 पीसीः बेज कनेक्टर्स + ब्लैक बूट; ओएम3 और ओएम4 पीसीः एक्वा कनेक्टर्स + ब्लैक बूट; ओएम3 और ओएम4 पीसीः हीथर वायलेट कनेक्टर्स + ब्लैक बूट
- आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40G और 100G IEEE 802.3 अनुरूप
ऑप्टिकल प्रदर्शन विनिर्देश
सम्मिलन हानि (एमटीपी) - एकल मोड (एपीसी 8 डिग्री पॉलिश):
मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (एमटीपी) - मल्टीमोड (पीसी फ्लैट पॉलिश):
मानक हानिः ≤0.6dB (अधिकतम), ≤0.50 (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (LC/SC/FC/ST):
एकल मोड (एपीसी): ≤0.3dB
मल्टीमोड (पीसी): ≤0.3dB
रिटर्न लॉस (एमटीपी) - सिंगलमोड (एपीसी):≥60dB
रिटर्न लॉस (एमटीपी) - मल्टीमोड (पीसी):≥25dB
स्थायित्वः<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:≤0.2dB
सम्मिलन-पुल परीक्षणः500 गुना, आईएल <0.5dB
तन्य शक्तिः> 70N
ऑपरेटिंग तापमान - एकल मोडः-40°C से +85°C
प्रमुख विशेषताएं
- कम सम्मिलन हानि, उच्च वापसी हानि प्रदर्शन
- एमटी आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- फ़ाइबर प्रकार और पॉलिश प्रकार की पहचान के लिए रंग कोडित आवास
- उत्कृष्ट दोहराव और विनिमय क्षमता
आवेदन
ओएमसी के सेन्को/निस्सीन/सुमितो के एमटीपी कनेक्टर निम्नलिखित के लिए आदर्श हैंः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग संयंत्र
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
उत्पाद प्रलेखन
Senko MTP के लिए Pull Tab दबाएँ
केबल निर्माण सामग्री
कनेक्टर और फाइबर चैनल विन्यास
नोटः महिला कनेक्टरों को उचित संचालन के लिए पुरुष कनेक्टर प्रकारों से कनेक्ट होना चाहिए।
एमटीपी-एमटीपी 12 एफ ट्रंक केबल का तकनीकी चित्र
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (एल) (एम) |
लंबाई सहिष्णुता (सेमी) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
एमटीपी/एमपीओ ध्रुवीयता कनेक्शन विधियाँ
चूंकि 24F-144F MPO/MTP ट्रंक केबल का यूनिट कनेक्टर 12F MPO/MTP है, इसलिए यह एकल 12F MPO/MTP ट्रंक केबल के समान ध्रुवीयता बनाए रखता है।
सामग्री विनिर्देश
लोकप्रिय एमपीओ/एमटीपी ट्रंक केबल मॉडल
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM फाइबर ऑप्टिक ट्रंक केबल
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 फाइबर ऑप्टिक ट्रंक केबल
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM फाइबर ऑप्टिक ट्रंक केबल
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236060 ZCM22C8HMAX: (4*12)48F एमटीपी OM4 फाइबर ऑप्टिक ट्रंक केबल
पैकेजिंग जानकारी
सभी फाइबर ऑप्टिक केबलों को ओएमसी द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है। उपलब्ध कार्टन आकारों में 34*22*15 सेमी, 44*34*24 सेमी और 54*39*34 सेमी शामिल हैं, जो ऑर्डर मात्रा के आधार पर चुने जाते हैं।कस्टम पैकेजिंग विकल्प उपलब्ध हैं.
OEM/ODM सेवाएं
अनुकूलन विकल्पों में शामिल हैंः
- केबल का रंग, मुद्रण और जैकेट सामग्री
- OEM लेबल, पहचान के छल्ले, केबल लेबल, बक्से और शिपिंग मार्क
- विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न गुणवत्ता स्तर
