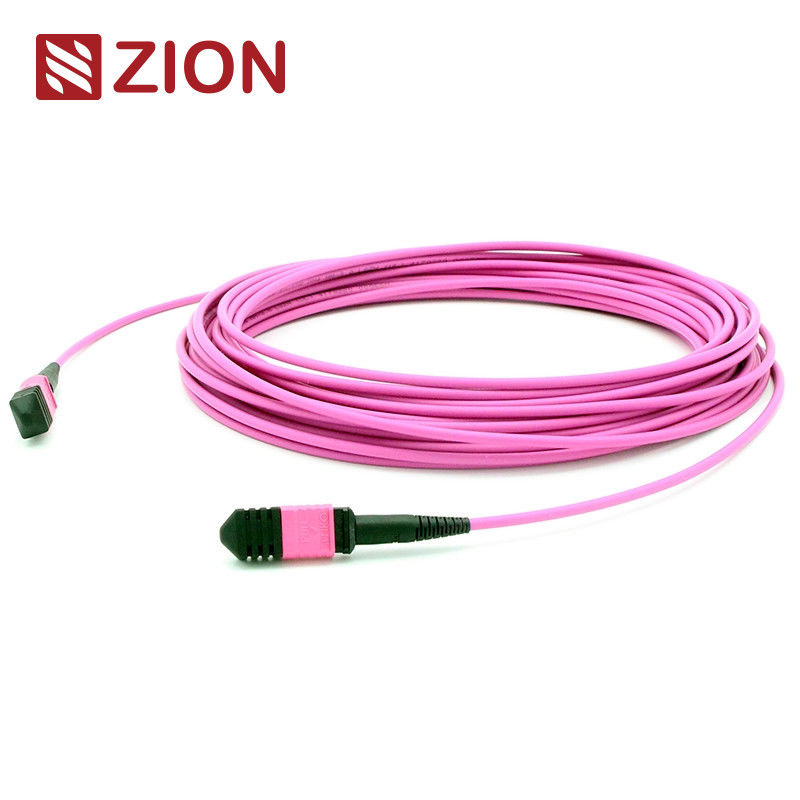

12 फाइबर MPO महिला से MPO महिला OM4 3.0mm LSZH MPO पैच कॉर्ड
उच्च घनत्व वाला एमपीओ पैच कॉर्ड जिसमें दोनों छोरों पर एमपीओ कनेक्टरों के साथ ओएम4 मल्टीमोड फाइबर होते हैं, जिसे डेटा सेंटर और फाइबर ऑप्टिक अनुप्रयोगों में विश्वसनीय उच्च-प्रदर्शन कनेक्शन के लिए डिज़ाइन किया गया है।
उत्पाद की जानकारी
सिय्योन कोड: ZCM1128HMA1X
अवलोकन
एमपीओ (मल्टी-फाइबर पुश ऑन) कनेक्टर एक उच्च घनत्व वाला, बहु-कोर फाइबर कनेक्टर है जिसका उपयोग आमतौर पर डेटा केंद्रों में किया जाता है, फाइबर कनेक्शन का निर्माण,और ऑप्टिकल ट्रांससीवर (40G) जैसे उपकरणों के लिए आंतरिक ऑप्टिकल उपकरण कनेक्शनयह पैच कॉर्ड 10G/40G/100G डेटा दरों तक का समर्थन करता है और उच्च घनत्व वाले वातावरण में तेजी से तैनाती के लिए आदर्श है।
मानक और अनुपालन
- मानकः आईईसी 61754-7, आईईसी 61755, टेलकोर्डिया जीआर-1435-सीओआरई, टीआईए-568-सी और जेआईएस सी5982
- अनुप्रयोगः IEEE 802.3 (40G, 100G) और 10G फाइबर चैनल संगत
प्रमुख विशेषताएं
- विश्वसनीय कनेक्शन के लिए कम सम्मिलन हानि, उच्च वापसी हानि
- 4, 8, 12 और 24 फाइबर असेंबली में मल्टी-फाइबर कनेक्टिविटी
- घुमावदार और अंडाकार केबल दोनों प्रकारों का समर्थन करने वाला मजबूत डिजाइन
- सामूहिक समाप्ति और आसान प्रतिस्थापन के लिए लचीला डिजाइन
- OM4 मल्टीमोड फाइबर के लिए रंग-कोडेड एक्वा आवास
ऑप्टिकल प्रदर्शन
- सम्मिलन हानि (MPO): मानक ≤0.6 dB (अधिकतम), ≤0.5 dB (सामान्य); सुपर लो ≤0.35 dB (अधिकतम), ≤0.2 dB (सामान्य)
- वापसी हानिः एमपीओ कनेक्टर्स के लिए ≥25 डीबी
- स्थायित्वः 200 युग्मन के बाद ≤0.3 डीबी परिवर्तन
- ऑपरेटिंग तापमानः -40°C से +85°C
आवेदन
- डाटा सेंटर: उच्च घनत्व वाले केबलिंग समाधान
- फाइबर-टू-द-बिल्डिंगः कुशल रीढ़ के कनेक्शन
- आंतरिक फाइबर उपकरण: इंटरकनेक्ट कैसेट, पैच पैनल और कठोर फैन-आउट
उत्पाद विनिर्देश
Senko MPO के लिए Pull Tab दबाएँ
MPO-MPO 12F फाइबर पैच कॉर्ड ड्राइंग
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (एल) मीटर में | लम्बाई सहिष्णुता सेंटीमीटर में |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0.5% x L/-0 |
एमपीओ ध्रुवीयता कनेक्शन विधियाँ
ध्रुवीयता एक संबंध
ध्रुवीयता ए एमपीओ केबल एक कुंजी ऊपर, कुंजी नीचे डिजाइन जहां एक कनेक्टर की स्थिति 1 एक अन्य कनेक्टर की स्थिति 1 से मेल खाती है का उपयोग करें.एक छोर पर ए-बी डुप्लेक्स पैच केबल और दूसरे छोर पर ए-ए डुप्लेक्स पैच केबल की आवश्यकता होती है.
ध्रुवीयता बी कनेक्शन
ध्रुवीयता बी एमटीपी केबल एक कुंजी अप, कुंजी अप डिजाइन का उपयोग करते हैं जहां एक कनेक्टर की स्थिति 1 दूसरे कनेक्टर की स्थिति 12 से मेल खाती है। दोनों छोरों पर ए-बी डुप्लेक्स पैच केबल की आवश्यकता होती है।
ध्रुवीयता C कनेक्शन
ध्रुवीयता सी एमपीओ केबल आंतरिक फाइबर क्रॉस के साथ एक कुंजी ऊपर, कुंजी नीचे डिजाइन का उपयोग करते हैं, जिससे एक कनेक्टर की स्थिति 1 दूसरे कनेक्टर की स्थिति 2 से मेल खाती है।दोनों छोरों पर ए-बी डुप्लेक्स पैच केबलों की आवश्यकता होती है.
नोटःध्रुवीयता प्रकार नामकरण नियमों में निर्दिष्ट है - ध्रुवीयता A, ध्रुवीयता B, या ध्रुवीयता C।
संबंधित उत्पाद
| चित्र | उत्पाद का वर्णन | श्रेणी |
|---|
| एमपीओ महिला से एमपीओ महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमपीओ महिला से एमपीओ महिला एसएम 3.0 मिमी एलएसजेडएच 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमपीओ महिला से एमपीओ महिला OM3 3.0mm LSZH 12 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमपीओ महिला से एमपीओ महिला OM3 3.0mm LSZH 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमपीओ महिला से एमपीओ महिला OM4 3.0mm LSZH 12 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमपीओ महिला से एमपीओ महिला OM4 3.0mm LSZH 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 24 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमटीपी महिला से एमटीपी महिला OM3 3.0mm LSZH 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
| एमटीपी महिला से एमटीपी महिला OM3 3.0mm LSZH 24 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर | एमपीओ-एमटीपी पैच कॉर्ड, एमटीपी/एमपीओ, ऑप्टिकल घटक, ऑप्टिकल नेटवर्क |
पैकेजिंग
यह फाइबर ऑप्टिक केबल पैकेज अच्छी तरह से संरक्षित है और डिफ़ॉल्ट रूप से ओएमसी द्वारा लेबल किया गया है। मानक कार्टन आकारः 34 × 22 × 15 सेमी; 44 × 34 × 24 सेमी; 54 × 39 × 34 सेमी। कार्टन का चयन मात्रा पर निर्भर करता है।अनुकूलित पैकेजिंग उपलब्ध.
OEM/ODM सेवाएं
- केबल रंग, मुद्रण और जैकेट सामग्री अनुकूलन
- कनेक्टर रंग विकल्प
- OEM लेबल, पहचान रिंग, केबल लेबल, बॉक्स डिजाइन और शिपिंग मार्क्स
- विभिन्न गुणवत्ता स्तर उपलब्ध
