सिय्योन कोड और विवरण
सिय्योन संहिता: ZCM22C2HIAX

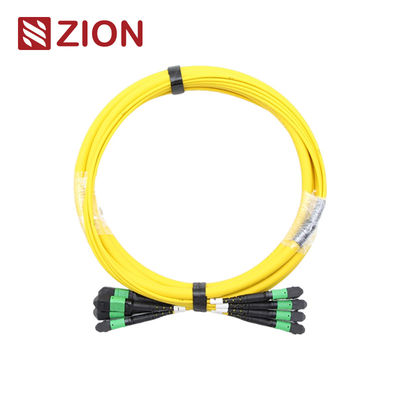

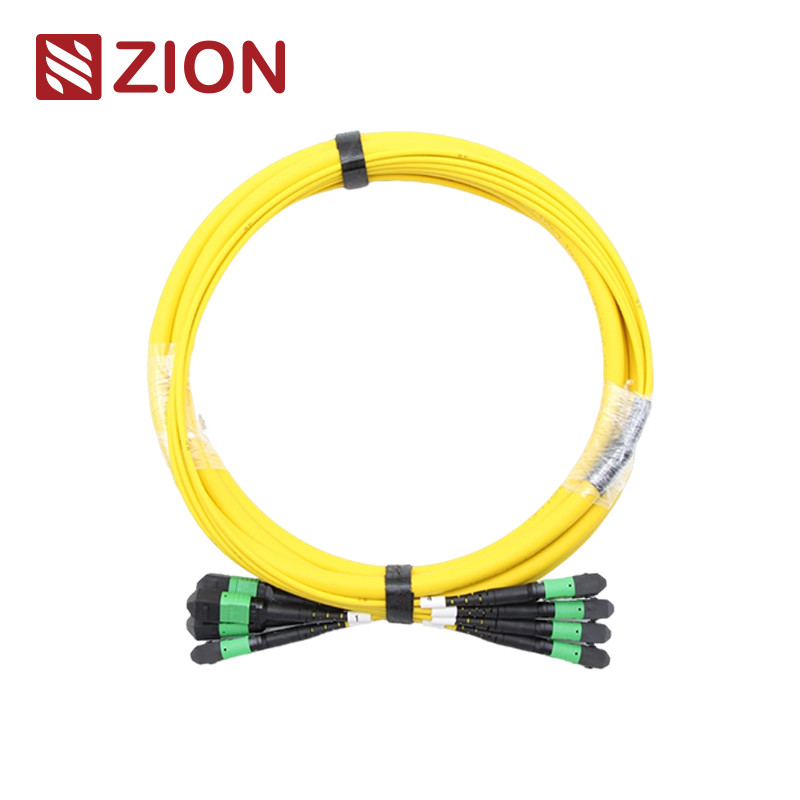

सिय्योन का वर्णन: (4*12) 48F एमटीपी एसएम फाइबर ऑप्टिक टर्नक केबल
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है। एमटीपी (मल्टी-फाइबर पुश ऑन) एक बहु-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च घनत्व वाले फाइबर पूर्व कनेक्शन प्रणाली का उपयोग वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च घनत्व वाले वातावरण में किया जाता है।, भवन में ऑप्टिकल फाइबर का अनुप्रयोग, और ऑप्टिकल ट्रांससीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोग जैसे ऑप्टिकल डिवाइस, 40G, 100G, QSFP +।
एमटीपी कनेक्टर प्रकारों को ईआईए/टीआईए-604-5 नियमों के अनुसार अलग किया जाता हैः कोर संख्या (सरणी संख्या), पुरुष सिर (पुरुष, महिला), ध्रुवीयता (पीसी या एपीसी) ।
24F-144F एमपीओ/एमटीपी ट्रंक केबल को दोनों छोरों पर एमपीओ/एमटीपी कनेक्टर से समाप्त किया जाता है। एमपीओ/एमटीपी पैच केबल/ट्रंक केबल एमपीओ/एमटीपी मॉड्यूल को एक स्थायी कड़ी के रूप में एक साथ जोड़ते हैं।पैच केबल/ट्रंक केबल 12, 24, 48,60,7296,144फाइबर. 10/40/100Gbps तक के डेटा सेंटर समाधानों का समर्थन करें। वे आम तौर पर कैसेट, पैनल या मजबूत एमपीओ / एमटीपी प्रशंसक-आउट को आपस में जोड़ने के लिए अपनाए जाते हैं,और डेटा केंद्रों और अन्य उच्च फाइबर वातावरणों में उच्च घनत्व वाले रीढ़ के तारों की तेजी से तैनाती को सुविधाजनक बनाना. इसके अलावा, एमपीओ / एमटीपी भी बहुत लचीलापन और सुविधा प्रदान करता है एक बार आप पैच पैनलों में कनेक्टर शैली को बदलने के लिए है. केबल ट्रंक पर कनेक्टर बदलने के बजाय,सिर्फ पैच पैनल के क्रॉस-कनेक्ट पक्ष पर नई कनेक्टर शैली के साथ एक नया कैसेट स्थापित.
कनेक्टर ◊ औद्योगिक मानक
एमटीपी एकल मोडसंदर्भःईआईए/टीआईए-604-5
एमटीपी एकल मोडआवास का विवरण:एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)
एमटीपी मल्टीमोडसंदर्भःईआईए/टीआईए-604-5
एमटीपी मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि एमटीपी)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MTP)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MTP) ((IEC 61300-3-34)एकल मोड (एपीसी)8 डिग्री पॉलिश):मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (MTP) (IEC 61300-3-34)मल्टीमोड (पीसी)फ्लैट पॉलिश):मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि (एमटीपी)एकल मोड (एपीसी)8 डिग्री पॉलिश):≥60dB(8 डिग्री की चमक)
रिटर्न हानि (एमटीपी)मल्टीमोड (पीसी)फ्लैट पॉलिश):≥25dB
रिटर्न हानि ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
रिटर्न हानि ((LC/SC/FC/ST):≥35dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता : ≤0.2dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
परिचालन तापमानएकल मोड (एपीसी):-40°C से +85°C
विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध रंग कोडित आवास
- दोहराने और विनिमय में अच्छा
आवेदन
ओएमसी के सभी एमटीपी कनेक्टर सेन्को/निसीन/सुमितोमो के हैं। एमटीपी फाइबर पैच कॉर्ड एक प्रकार का उच्च घनत्व वाला केबल असेंबली है जिसका आमतौर पर तीन क्षेत्रों में उपयोग किया जाता है।
- उच्च घनत्व स्तर के वातावरण के साथ डेटा केंद्र अनुप्रयोग
- इमारत के लिए ऑप्टिकल फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
नामकरण नियम और आदेश की पुष्टि की जानकारी:
Senko MTP के लिए Pull Tab दबाएँ
24F-144F MPO/MTP ट्रंक केबल
उत्पाद सामग्री-केबल
कनेक्टर फाइबर चैनल
नोटः महिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट करने की आवश्यकता है।
एमटीपी-एमटीपी 12 एफ ट्रंक केबल ड्राइंग.
| कुल लंबाई ((L)) ((m)) |
सहिष्णुता की लंबाई ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ₹+0.5% x L/-0 |
|
तीन कनेक्शन विधियाँ सही एमटीपी/एमपीओ ध्रुवीयता बनाए रखने में मदद करती हैं
क्योंकि 24F-144F MPO/MTP ट्रंक केबल की इकाई कनेक्टर 12F MPO/MTP है, तो यह एकल 12F के रूप में एक ही ध्रुवीयता है
एमपीओ/एमटीपी ट्रंक केबल।
सामग्री का विवरण
सिय्योन कम्युनिकेशन का हॉट एमपीओ/एमटीपी ट्रंक केबल
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM फाइबर ऑप्टिक टर्नक केबल
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 फाइबर ऑप्टिक टर्नकेबल
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 फाइबर ऑप्टिक टर्नकेबल
- 7236058 ZCM22C2HIAX: (4*12) 48F एमटीपी एसएम फाइबर ऑप्टिक टर्नक केबल
- 7236059 ZCM22C7HAAX: (4*12) 48F एमटीपी OM3 फाइबर ऑप्टिक टर्नक केबल
- 7236060 ZCM22C8HMAX: (4*12) 48F एमटीपी OM4 फाइबर ऑप्टिक टर्नक केबल
पैकेजिंग
इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।
मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।
पैकिंग अनुकूलित की जा सकती है।
आपके लिए OEM/ODM सेवा
- केबल का रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
- ओईएम लेबल, पहचान रिंग, केबल के लेबल,बक्सा, शिपिंग चिह्न
- अलग-अलग गुणवत्ता स्तर
