| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50PCS |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| स्थायित्व: | <0.3dBसामान्य परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
|---|---|---|---|
| तन्य शक्ति: | > 70 एन | इन्सर्ट-पुल टेस्ट: | 500 गुना, आईएल <0.5dB |
| ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस | ||
| प्रमुखता देना: | 4x12 48F फाइबर ट्रंक केबल,IEC 61754-7 फाइबर ऑप्टिक ट्रंक केबल |
||
एमपीओ कनेक्टर एक प्रकार का फाइबर कनेक्टर है। एमपीओ (मल्टी-फाइबर पुश ऑन) एक बहु-कोर फाइबर कनेक्टर प्रकार है।एमपीओ उच्च घनत्व वाले फाइबर पूर्व कनेक्शन प्रणाली का उपयोग वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च घनत्व वाले वातावरण में किया जाता है।, भवन में ऑप्टिकल फाइबर का अनुप्रयोग, और ऑप्टिकल ट्रांससीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोग जैसे ऑप्टिकल डिवाइस, 40G, 100G, QSFP +।
एमपीओ कनेक्टर प्रकारों को आईईसी 61754-7 नियमों के अनुसार प्रतिष्ठित किया जाता हैः कोर संख्या (सरणी संख्या), पुरुष सिर (पुरुष, महिला), ध्रुवीयता (पीसी या एपीसी) ।

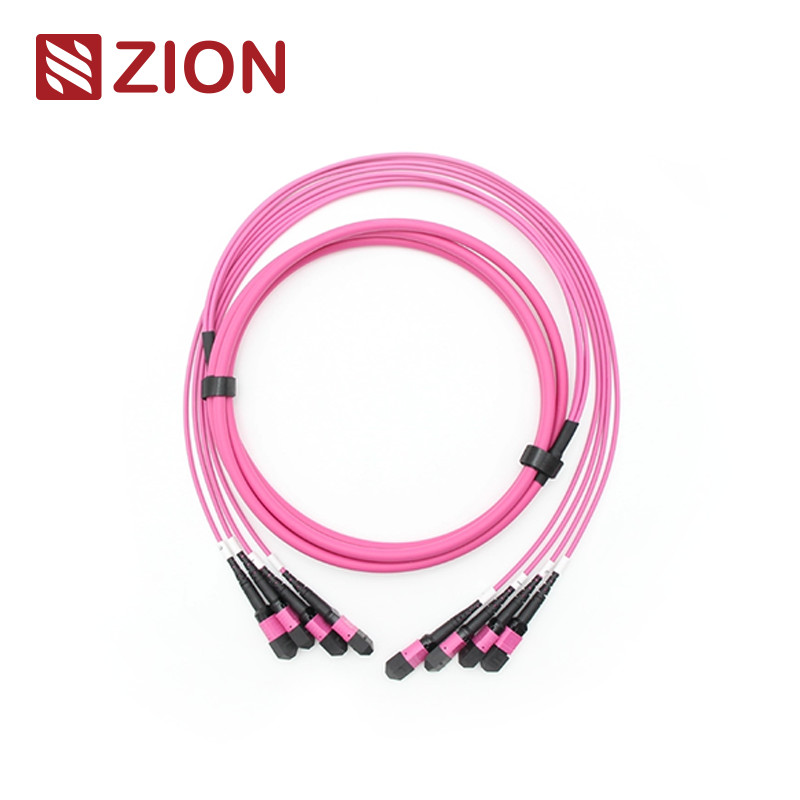

24F-144F एमपीओ/एमटीपी ट्रंक केबल को दोनों छोरों पर एमपीओ/एमटीपी कनेक्टर से समाप्त किया जाता है। एमपीओ/एमटीपी पैच केबल/ट्रंक केबल एमपीओ/एमटीपी मॉड्यूल को एक स्थायी कड़ी के रूप में एक साथ जोड़ते हैं।पैच केबल/ट्रंक केबल 12, 24, 48,60,7296,144फाइबर. 10/40/100Gbps तक के डेटा सेंटर समाधानों का समर्थन करें। वे आम तौर पर कैसेट, पैनल या मजबूत एमपीओ / एमटीपी प्रशंसक-आउट को आपस में जोड़ने के लिए अपनाए जाते हैं,और डेटा केंद्रों और अन्य उच्च फाइबर वातावरणों में उच्च घनत्व वाले रीढ़ के तारों की तेजी से तैनाती को सुविधाजनक बनाना. इसके अलावा, एमपीओ / एमटीपी भी बहुत लचीलापन और सुविधा प्रदान करता है एक बार आप पैच पैनलों में कनेक्टर शैली को बदलने के लिए है. केबल ट्रंक पर कनेक्टर बदलने के बजाय,सिर्फ पैच पैनल के क्रॉस-कनेक्ट पक्ष पर नई कनेक्टर शैली के साथ एक नया कैसेट स्थापित.
एमपीओ एकल मोडसंदर्भःआईईसी 61754-7
एमपीओ एकल मोडआवास का विवरण:एसएम एपीसीः ग्रीन कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोडसंदर्भःआईईसी 61754-7
एमपीओ मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)
सम्मिलन हानि (MPO) ((IEC 61300-3-34)एकल मोड (एपीसी)8 डिग्री पॉलिश):मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((MPO)) ((IEC 61300-3-34)मल्टीमोड (पीसी)फ्लैट पॉलिश):मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि (एमपीओ)एकल मोड (एपीसी)8 डिग्री पॉलिश):≥60dB(8 डिग्री की चमक)
रिटर्न हानि (एमपीओ)मल्टीमोड (पीसी)फ्लैट पॉलिश):≥25dB
रिटर्न हानि ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
रिटर्न हानि ((LC/SC/FC/ST):≥35dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता : ≤0.2dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
परिचालन तापमानएकल मोड (एपीसी):-40°C से +85°C
12F MPO- LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा सेंटर के लिए डिज़ाइन किए गए हैं। यह 10/40/100G उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है।
ओएमसी के सभी एमपीओ कनेक्टर सेन्को/निसीन/सुमितोमो के हैं। एमपीओ फाइबर पैच कॉर्ड एक प्रकार का उच्च घनत्व वाला केबल असेंबली है जिसका आमतौर पर तीन क्षेत्रों में उपयोग किया जाता है।
नामकरण नियम और आदेश की पुष्टि की जानकारी:
Senko MPO के लिए Pull Tab दबाएँ
24F-144F MPO/MTP ट्रंक केबल
उत्पाद सामग्री-केबल
कनेक्टर फाइबर चैनल
नोटः महिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट करने की आवश्यकता है।
MPO-MPO 12F ट्रंक केबल ड्राइंग.
कुल लंबाई ((L) ((m): सहिष्णुता की लंबाई ((cm)
तीन कनेक्शन विधियाँ सही एमटीपी/एमपीओ ध्रुवीयता बनाए रखने में मदद करती हैं
क्योंकि 24F-144F MPO/MTP ट्रंक केबल की इकाई कनेक्टर 12F MPO/MTP है, तो यह एकल 12F के रूप में एक ही ध्रुवीयता है
एमपीओ/एमटीपी ट्रंक केबल।
सामग्री का विवरण
इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।
मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।
पैकिंग अनुकूलित की जा सकती है।
