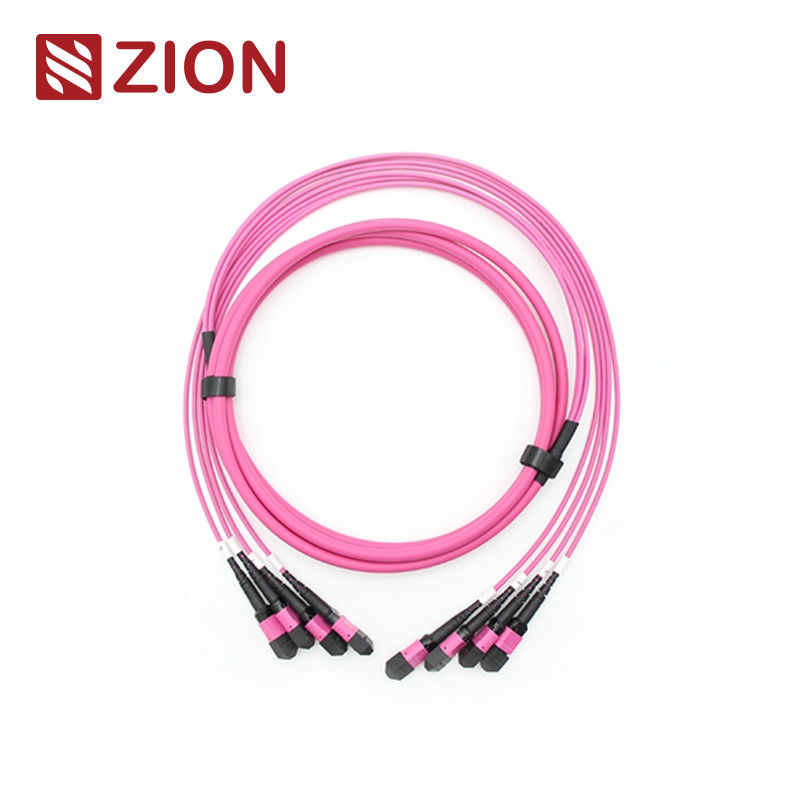

48F MPO OM4 फाइबर ऑप्टिक ट्रंक केबल
(4×12)48एफ एमपीओ ओएम4 फाइबर ऑप्टिक ट्रंक केबल
सिय्योन कोड:ZCM12C8HIAX
सिय्योन विवरण:(4×12)48एफ एमपीओ ओएम4 फाइबर ऑप्टिक ट्रंक केबल
एमपीओ कनेक्टर एक मल्टी-फाइबर पुश-ऑन कनेक्टर है जिसे उच्च-घनत्व वाले वातावरण के लिए डिज़ाइन किया गया है। इस प्रणाली का उपयोग मुख्य रूप से डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों और 40G, 100G और QSFP+ प्रौद्योगिकियों का समर्थन करने वाले ऑप्टिकल ट्रांसीवर उपकरण के भीतर आंतरिक कनेक्शन में किया जाता है।
एमपीओ कनेक्टर प्रकारों को कोर गिनती, लिंग (पुरुष/महिला), और पॉलिश प्रकार (पीसी या एपीसी) के आधार पर आईईसी 61754-7 मानकों के अनुसार वर्गीकृत किया गया है।
उत्पाद अवलोकन
24F-144F MPO/MTP ट्रंक केबल को दोनों सिरों पर MPO/MTP कनेक्टर्स के साथ समाप्त किया जाता है, जिससे MPO/MTP मॉड्यूल के बीच स्थायी लिंक बनते हैं। 12, 24, 48, 60, 72, 96 और 144 फाइबर कॉन्फ़िगरेशन में उपलब्ध, ये केबल डेटा सेंटर समाधान के लिए 10/40/100 जीबीपीएस तक की गति का समर्थन करते हैं।
कनेक्टर औद्योगिक मानक
एमपीओ सिंगलमोड संदर्भ:आईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरण:एसएम एपीसी: ग्रीन कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ); पीला कनेक्टर+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड संदर्भ:आईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरण:OM1&OM2 PC: बेज कनेक्टर+काला बूट; OM3&OM4 PC: एक्वा कनेक्टर्स+ब्लैक बूट; OM3&OM4 PC: हीदर वायलेट कनेक्टर+ब्लैक बूट
- आईईसी मानक आईईसी-61754-7 को पूरा करता है; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; TIA-604-5(FOCIS5) के अनुरूप
- TIA-568-C प्रति संरचित केबलिंग
- 10जी फाइबर चैनल अनुपालक
- 40जी और 100जी आईईईई 802.3 अनुपालक
ऑप्टिकल विशिष्टताएँ
सम्मिलन हानि (एमपीओ) सिंगलमोड (एपीसी 8-डिग्री पॉलिश):मानक हानि: ≤0.75dB(अधिकतम), ≤0.50dB(सामान्य); सुपर लो लॉस: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)
सम्मिलन हानि (एमपीओ) मल्टीमोड (पीसी फ्लैट पॉलिश):मानक हानि: ≤0.6dB(अधिकतम), ≤0.50(सामान्य); सुपर लो लॉस: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)
रिटर्न लॉस (एमपीओ) सिंगलमोड (एपीसी 8-डिग्री पॉलिश्ड):≥60dB
रिटर्न लॉस (एमपीओ) मल्टीमोड (पीसी फ्लैट पॉलिश):≥25dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:≤0.2dB
इन्सर्ट-पुल टेस्ट:500 बार, आईएल <0.5 डीबी
तन्यता ताकत:>70एन
ऑपरेटिंग तापमान सिंगलमोड (एपीसी):-40°C से +85°C
प्रमुख विशेषताऐं
- कम प्रविष्टि हानि, उच्च वापसी हानि
- 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ एमटी-आधारित मल्टी-फाइबर कनेक्टर
- फाइबर की बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
- कम हानि और मानक हानि सिंगलमोड और मल्टीमोड अनुप्रयोगों के लिए डिज़ाइन किया गया
- ऊबड़-खाबड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार की पहचान के लिए रंग-कोडित आवास
- उत्कृष्ट पुनरावृत्ति और विनिमेयता
अनुप्रयोग
12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा केंद्रों के लिए डिज़ाइन किए गए हैं। 10/40/100G उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित।
- उच्च घनत्व वाले वातावरण वाले डेटा सेंटर अनुप्रयोग
- फाइबर-टू-द-बिल्डिंग संस्थापन
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग
नामकरण नियम एवं आदेश की पुष्टि
सेंको एमपीओ के लिए पुश पुल टैब
उत्पाद सामग्री - केबल
कनेक्टर और फाइबर चैनल
टिप्पणी:महिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट होना चाहिए।
एमपीओ-एमपीओ 12एफ ट्रंक केबल ड्राइंग
कुल लंबाई सहनशीलता:
0<L<1: +5/-0 सेमी
1<एल<10: +10/-0 सेमी
10<L<40: +15/-0 सेमी
40<एल: +0.5% x एल/-0
एमटीपी/एमपीओ पोलारिटी के लिए तीन कनेक्शन विधियाँ
24F-144F MPO/MTP ट्रंक केबल का यूनिट कनेक्टर 12F MPO/MTP है, जो एकल 12F MPO/MTP ट्रंक केबल के समान ध्रुवता बनाए रखता है।
सामग्री विवरण
सिय्योन कम्युनिकेशन हॉट एमपीओ/एमटीपी ट्रंक केबल्स
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM फाइबर ऑप्टिक ट्रंक केबल
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 फाइबर ऑप्टिक ट्रंक केबल
- 7236058 ZCM22C2HIA: (4×12)48एफ एमटीपी एसएम फाइबर ऑप्टिक ट्रंक केबल
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 फाइबर ऑप्टिक ट्रंक केबल
पैकेजिंग
इस आसानी से संभाले जाने वाले और अच्छी तरह से संरक्षित फाइबर ऑप्टिक केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट के रूप में लेबल और चिह्नित किया गया है। मानक कार्टन आकार: 34×22×15 सेमी; 44×34×24 सेमी; 54×39×34 सेमी. कार्टन का चयन मात्रा पर निर्भर करता है। कस्टम पैकेजिंग उपलब्ध है।
OEM/ODM सेवाएँ
- कस्टम केबल रंग, प्रिंटिंग, जैकेट सामग्री और कनेक्टर रंग
- OEM लेबलिंग, पहचान रिंग, केबल लेबल, बक्से और शिपिंग चिह्न
- विभिन्न गुणवत्ता स्तर उपलब्ध हैं
