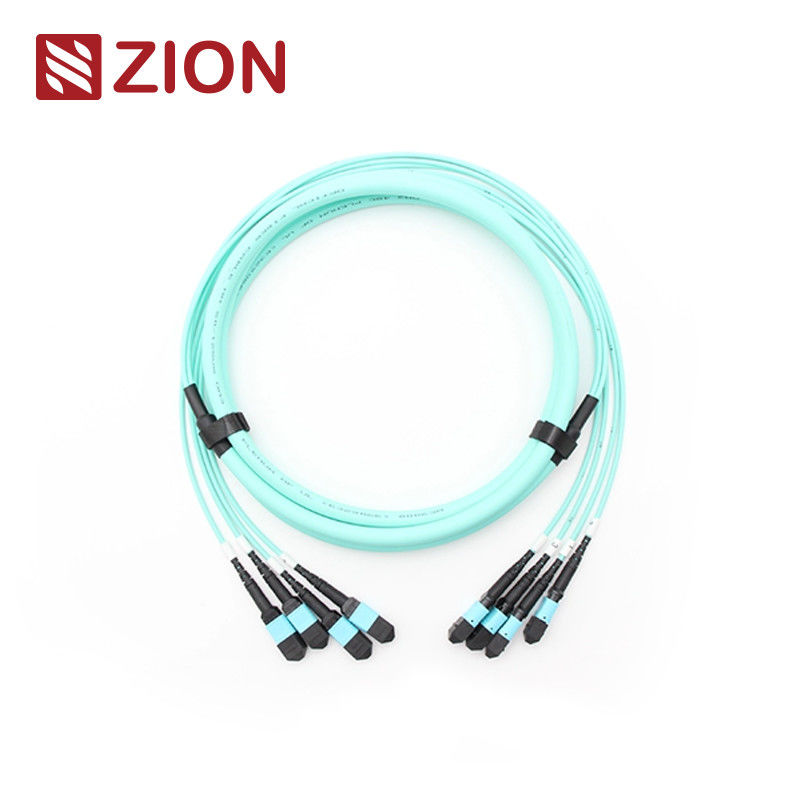

48F (4x12) MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
(4*12) 48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
सिय्योन कोड और विवरण
सिय्योन कोडःZCM12C7HIAX
सिय्योन विवरणः(4*12) 48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
एमपीओ कनेक्टर एक बहु-फाइबर कनेक्टर प्रकार है जिसे उच्च घनत्व वाले वातावरण के लिए डिज़ाइन किया गया है। एमपीओ (मल्टी-फाइबर पुश ऑन) कनेक्टर मुख्य रूप से डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों,और 40G का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन, 100जी और क्यूएसएफपी+ प्रौद्योगिकियां।
एमपीओ कनेक्टर प्रकारों को आईईसी 61754-7 नियमों के अनुसार कोर संख्या, लिंग (पुरुष/महिला) और ध्रुवीयता (पीसी या एपीसी) द्वारा प्रतिष्ठित किया जाता है।
24F-144F एमपीओ/एमटीपी ट्रंक केबलों को दोनों छोरों पर एमपीओ/एमटीपी कनेक्टरों से समाप्त किया जाता है। ये केबल एमपीओ/एमटीपी मॉड्यूलों को स्थायी लिंक के रूप में एक साथ जोड़ते हैं और 12, 24, 48, 60, 72, 96 के साथ उपलब्ध हैं।और 144 फाइबर, 10/40/100Gbps तक की गति का समर्थन करने वाले डेटा सेंटर समाधान।
कनेक्टर औद्योगिक मानक
एमपीओ एकल मोड
संदर्भःआईईसी 61754-7
आवास का विवरण:एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमपीओ)
एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड
संदर्भःआईईसी 61754-7
आवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक और सुपर कम नुकसान MPO)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
ऑप्टिकल विनिर्देश
| पैरामीटर |
विनिर्देश |
| सम्मिलन हानि (एमपीओ) एकल मोड (एपीसी 8 डिग्री पॉलिश) |
मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य) |
| सम्मिलन हानि (एमपीओ) मल्टीमोड (पीसी फ्लैट पॉलिश) |
मानक हानिः ≤0.6dB (अधिकतम), ≤0.50 (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य) |
| सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) एकल मोड (एपीसी 8 डिग्री पॉलिश) |
≤0.3dB |
| सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) मल्टीमोड (पीसी फ्लैट पॉलिश) |
≤0.3dB |
| रिटर्न लॉस (एमपीओ) सिंगलमोड (एपीसी 8 डिग्री पॉलिश) |
≥60dB ((8 डिग्री पॉलिशिंग) |
| रिटर्न लॉस (एमपीओ) मल्टीमोड (पीसी फ्लैट पॉलिश) |
≥25dB |
| रिटर्न हानि (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| स्थायित्व |
<0.3dB विशिष्ट परिवर्तन (200 संभोग) |
| विनिमेयता |
≤0.2dB |
| सम्मिलन- खींच परीक्षण |
500 गुना, आईएल<0.5dB |
| तन्य शक्ति |
> 70N |
| ऑपरेटिंग तापमान एकल मोड (एपीसी) |
-40°C से +85°C |
विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड में अंतर करने के लिए उपलब्ध रंग कोडित आवास
- दोहराने और विनिमय में अच्छा
आवेदन
12F MPO-LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा केंद्रों के लिए डिज़ाइन किए गए सीधे हार्नेस केबल। 10/40/100G उच्च घनत्व डेटा केंद्र अनुप्रयोगों के लिए अनुकूलित।
ओएमसी के सभी एमपीओ कनेक्टर सेन्को/निसिन्/सुमितोमो के हैं। एमपीओ फाइबर पैच कॉर्ड का उपयोग तीन प्राथमिक क्षेत्रों में किया जाता हैः
- उच्च घनत्व वातावरण के साथ डेटा सेंटर अनुप्रयोग
- इमारत के लिए ऑप्टिकल फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग
नामकरण नियम और आदेश पुष्टि सूचना
Senko MPO के लिए Pull Tab दबाएँ
24F-144F MPO/MTP ट्रंक केबल
उत्पाद सामग्री - केबल
कनेक्टर और फाइबर चैनल
नोटःमहिला कनेक्टर को पुरुष कनेक्टर प्रकार से कनेक्ट करने की आवश्यकता है।
MPO-MPO 12F ट्रंक केबल का चित्रण
| कुल लंबाई (एल) (एम) |
सहिष्णुता की लंबाई (सेमी) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
तीन कनेक्शन विधियाँ सही एमटीपी/एमपीओ ध्रुवीयता बनाए रखने में मदद करती हैं
चूंकि 24F-144F MPO/MTP ट्रंक केबल का यूनिट कनेक्टर 12F MPO/MTP है, इसलिए इसकी ध्रुवीयता एकल 12F MPO/MTP ट्रंक केबल के समान है।
सामग्री का विवरण
सिय्योन कम्युनिकेशन का हॉट एमपीओ/एमटीपी ट्रंक केबल
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM फाइबर ऑप्टिक ट्रंक केबल
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 फाइबर ऑप्टिक ट्रंक केबल
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM फाइबर ऑप्टिक ट्रंक केबल
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 फाइबर ऑप्टिक ट्रंक केबल
पैकेजिंग
इस आसानी से संभाले जाने वाले और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक कार्टन आकारः 34*22*15 सेमी; 44*34*24 सेमी; 54*39*34 सेमी।कार्टन का चयन माल की मात्रा पर निर्भर करता हैअनुकूलित पैकेजिंग उपलब्ध है।
OEM/ODM सेवा
अनुकूलन विकल्पों में शामिल हैंः
- केबल का रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
- OEM लेबल, पहचान रिंग, केबल का लेबल, बॉक्स, शिपिंग मार्क्स
- विभिन्न गुणवत्ता स्तर
