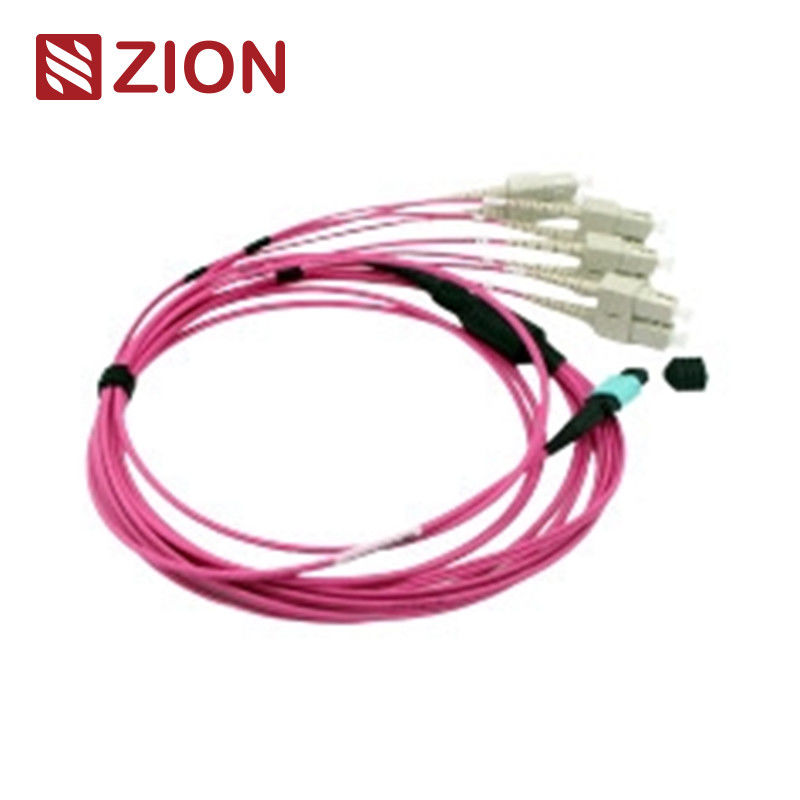

8F एमटीपी OM4 फाइबर ऑप्टिक एमटीपी-एलसी 2.0 मिमी सीधी हार्नेस केबल
सिय्योन कोडःZCM21A18HMAX
सिय्योन विवरणः8F एमटीपी OM4 फाइबर ऑप्टिक एमटीपी-एलसी 2.0 मिमी सीधी हार्नेस केबल
एमटीपी कनेक्टर एक बहु-फाइबर कनेक्टर प्रकार है जिसे उच्च घनत्व वाले वातावरण के लिए डिज़ाइन किया गया है। एमटीपी (मल्टी-फाइबर पुश ऑन) सिस्टम मुख्य रूप से डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों,और 40G जैसे ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन, 100जी और क्यूएसएफपी+ डिवाइस।
एमटीपी कनेक्टर प्रकारों को ईआईए/टीआईए-604-5 नियमों के अनुसार कोर संख्या, लिंग (पुरुष/महिला) और ध्रुवीयता (पीसी या एपीसी) द्वारा प्रतिष्ठित किया जाता है।
ये 8-कोर एमटीपी टू डुप्लेक्स (4xLC यूनिबूट) या सिम्पलेक्स (4xLC) सीधी हार्नेस केबल असेंबली एमटीपी और एलसी कनेक्टरों के साथ समाप्त होती हैं।8-फाइबर फैनआउट केबल 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स प्रत्यक्ष कनेक्शन और उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैं.
कनेक्टर औद्योगिक मानक
एमपीओ एकल मोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)
एमपीओ मल्टीमोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि एमटीपी)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MTP)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
अन्य कनेक्टर मानक
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973
- एफसीः ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी 61754-13 और जेआईएस सी 5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 और JIS C5973
- E2000: IEC61754-15
उपलब्ध फाइबर प्रकार
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MTP)
सिंगल मोड (एपीसी 8 डिग्री पॉलिश):मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर निम्न हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
मल्टीमोड (पीसी फ्लैट पॉलिश):मानक हानिः ≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (LC/SC/FC/ST)
एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि
एमटीपी सिंगलमोड (एपीसी):≥60dB
एमटीपी मल्टीमोड (पीसी):≥25dB
LC/SC/FC/ST:एपीसी ≥60dB; यूपीसी ≥50dB; मल्टीमोड ≥35dB
प्रदर्शन विनिर्देश
- स्थायित्वः <0.3dB विशिष्ट परिवर्तन (200 युग्मन)
- विनिमेयताः ≤0.2dB
- सम्मिलन-पुल परीक्षणः 500 बार, आईएल<0.5dB
- तन्य शक्तिः > 70N
- प्लग-इन समयः >600
- ऑपरेटिंग तापमान (एकल मोड एपीसी): -40°C से +85°C
प्रमुख विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार पहचान के लिए रंग कोडित आवास
- उत्कृष्ट दोहराव और विनिमय क्षमता
एमपीओ/एमटीपी केबल के फायदे
- उच्च गुणवत्ता - कारखाने में पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक
- स्थान की बचत - छोटे व्यास केबल के आयतन को कम करते हैं और वायु प्रवाह में सुधार करते हैं
- समय की बचत - प्लग एंड प्ले डिजाइन स्थापना समय को कम करता है
आवेदन
SM 8F MTP-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैं।
यह 8-फाइबर हार्नेस केबल पैच पैनल या मध्यवर्ती ट्रंक के बिना QSFP+ से (4) SFP+ पोर्ट के बीच प्रत्यक्ष कनेक्शन को सक्षम करता है।
सभी एमटीपी कनेक्टर सेन्को/निसीन/सुमितोमो से प्राप्त होते हैं और इनका उपयोग तीन मुख्य क्षेत्रों में किया जाता हैः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग अनुप्रयोग
- फाइबर उपकरण के भीतर आंतरिक कनेक्शन
नामकरण नियम और आदेश की पुष्टि
लोकप्रिय एमटीपी-एलसी सीधी हार्नेस केबल
| उत्पाद कोड |
विवरण |
| 7236037 ZCM11A12HIA |
8F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल |
| 7236038 ZCM11A22HIA |
12F MPO SM फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236039 ZCM11A52HIA |
24F MPO SM फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236040 ZCM11A17HAA |
8F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236041 ZCM11A27HAA |
12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236042 ZCM11A57HAA |
24F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236043 ZCM11A18HMA |
8F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236044 ZCM11A28HMA |
12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236045 ZCM11A58HMA |
24F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236046 ZCM21A12HIA |
8F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल |
| 7236047 ZCM21A22HIA |
12F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल |
| 7236048 ZCM21A52HIA |
24F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल |
| 7236049 ZCM21A17HAA |
8F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236050 ZCM21A27HAA |
12F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल |
| 7236051 ZCM21A57HAA |
24F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल |
| 7236052 ZCM21A18HMA |
8F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल |
| 7236053 ZCM21A28HMA |
12F एमटीपी ओएम4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल |
| 7236054 ZCM21A58HMA |
24F एमटीपी ओएम4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल |
एमपीओ/एमटीपी ध्रुवीयता के लिए कनेक्शन विधियाँ
एमटीपी - 8 x एलसी सिम्पलेक्स संरचना - प्रकार 1
एमटीपी - 4 x एलसी डुप्लेक्स संरचना - प्रकार 2
एमटीपी - 4 x यूनिबूट एलसी संरचना - प्रकार 3
सामग्री विवरण
पैकेजिंग
सभी फाइबर ऑप्टिक केबलों को OMC द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है। उपलब्ध कार्टन आकारों में 34×22×15 सेमी, 44×34×24 सेमी, और 54×39×34 सेमी शामिल हैं। कार्टन का चयन आदेश मात्रा पर निर्भर करता है।कस्टम पैकेजिंग विकल्प उपलब्ध हैं.
OEM/ODM सेवाएं
- कस्टम केबल रंग, मुद्रण और जैकेट सामग्री
- OEM लेबलिंग, पहचान रिंग और केबल लेबल
- कस्टम बक्से और शिपिंग मार्क
- विभिन्न गुणवत्ता स्तर उपलब्ध
