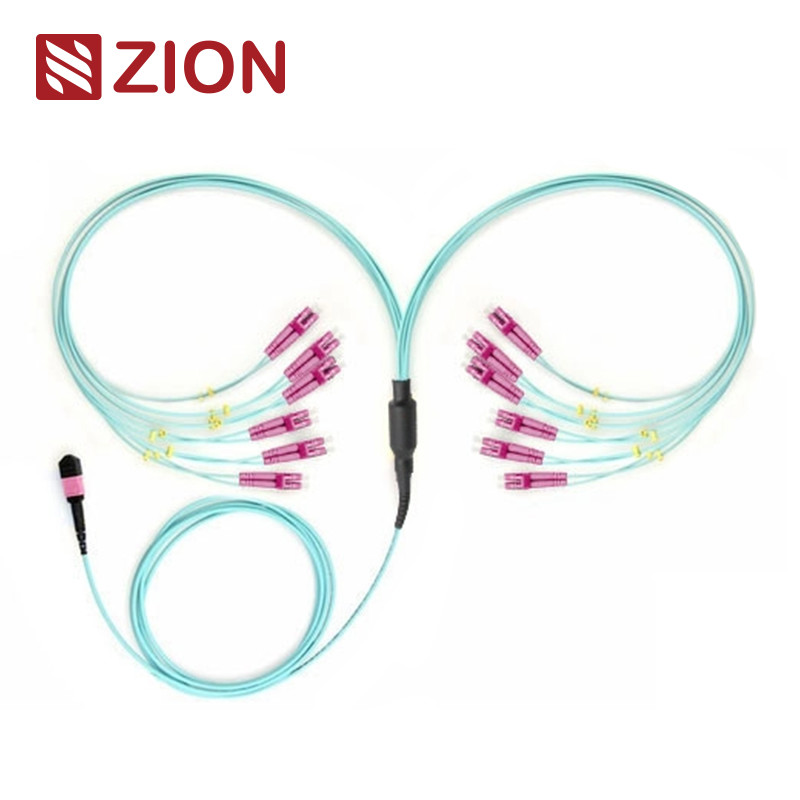

24F MTP OM3 फाइबर ऑप्टिक MTP-LC 2.0mm स्ट्रेट हार्नेस केबल

वस्तु की पहचान करना

सिय्योन कोड:ZCM21A57HAAX
सिय्योन विवरण:24F MTP OM3 फाइबर ऑप्टिक MTP-LC 2.0mm स्ट्रेट हार्नेस केबल

उत्पाद अवलोकन

एमटीपी (मल्टी-फाइबर पुश ऑन) कनेक्टर एक उच्च घनत्व वाला फाइबर ऑप्टिक कनेक्टर है जिसे डेटा सेंटर अनुप्रयोगों, फाइबर-टू-द-बिल्डिंग इंस्टॉलेशन और 40G, 100G और QSFP+ अनुप्रयोगों का समर्थन करने वाले ऑप्टिकल ट्रांसीवर उपकरण के भीतर आंतरिक कनेक्शन के लिए डिज़ाइन किया गया है।

इस 24-कोर एमटीपी फीमेल से 12 एलसी डुप्लेक्स हार्नेस केबल में दोनों सिरों पर एमटीपी और एलसी कनेक्टर हैं, जो उच्च-घनत्व डेटा सेंटर वातावरण में 40जी क्यूएसएफपी+पीएलआर4 से 10जी एसएफपी+एलआर ऑप्टिक्स सीधे कनेक्शन के लिए अनुकूलित हैं।

औद्योगिक मानक अनुपालन

एमटीपी कनेक्टर मानक

संदर्भ:ईआईए/टीआईए-604-5

आवास विवरण

एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमटीपी)
एसएम एपीसी: पीला कनेक्टर + काला बूट (सुपर लो लॉस एमटीपी)
OM1 और OM2 पीसी: बेज कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमटीपी)
OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (स्टैंडर्ड और सुपर लो लॉस एमटीपी)
OM3 और OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमटीपी)

आईईसी मानक आईईसी-61754-7 के अनुरूप; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; TIA-604-5 (FOCIS5) प्रति TIA-568-C संरचित केबल

10जी फाइबर चैनल अनुपालक

40जी और 100जी आईईईई 802.3 अनुपालक

अन्य कनेक्टर मानक

एससी: टीआईए/ईआईए, एफओसीआईएस3, जीआर-326, एनटीटी-एससी, आईईसी61754-4, और जेआईएस सी5973
एलसी: टीआईए/ईआईए, एफओसीआईएस10, जीआर-326, ईआईए/टीआईए-604-10, आईईसी61754-20, और जेआईएस सी5973
एफसी: ईआईए/टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326, आईईसी61754-13, और जेआईएस सी5973
एसटी: टीआईए/ईआईए, एफओसीआईएस2, जीआर-326, आईईसी61754-2, और जेआईएस सी5973
E2000: IEC61754-15

उपलब्ध फाइबर प्रकार

G657A1 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
ओएम1 62.5/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
ओएम2 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
ओएम3 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
ओएम4 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

ऑप्टिकल विशिष्टताएँ

निवेशन हानि (एमटीपी) - आईईसी 61300-3-34

सिंगलमोड (एपीसी 8-डिग्री पॉलिश्ड):मानक हानि: ≤0.75dB(अधिकतम), ≤0.50dB(सामान्य); सुपर लो लॉस: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)

मल्टीमोड (पीसी फ्लैट पॉलिश):मानक हानि: ≤0.6dB(अधिकतम), ≤0.50(सामान्य); सुपर लो लॉस: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)

निवेशन हानि (एलसी/एससी/एफसी/एसटी) - आईईसी 61300-3-6

एकल मोड (एपीसी 8-डिग्री पॉलिश):≤0.3dB

मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB

वापसी हानि

एमटीपी सिंगलमोड (एपीसी 8-डिग्री पॉलिश्ड):≥60dB

एमटीपी मल्टीमोड (पीसी फ्लैट पॉलिश):≥25dB

एलसी/एससी/एफसी/एसटी:APC≥60dB; यूपीसी≥50डीबी; मल्टीमोड ≥35dB

प्रदर्शन विशेषताएँ

स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:≤0.2dB
इन्सर्ट-पुल टेस्ट:500 बार, आईएल＜0.5dB
तन्यता ताकत:>70एन
ऑपरेटिंग तापमान (सिंगलमोड एपीसी):-40°C से +85°C

प्रमुख विशेषताऐं

कम प्रविष्टि हानि, उच्च वापसी हानि
एमटी आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर टर्मिनेशन का समर्थन करता है
फाइबर की बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
ऊबड़-खाबड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
फाइबर प्रकार, पॉलिश प्रकार और कनेक्टर ग्रेड को अलग करने के लिए रंग कोडित आवास
उत्कृष्ट पुनरावृत्ति और विनिमेयता

उत्पाद लाभ

उच्च गुणवत्ता:प्रलेखन और गुणवत्ता नियंत्रण के लिए फैक्टरी पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक किया गया
अंतरिक्ष कुशल:छोटे व्यास केबल की मात्रा कम करते हैं और डेटा केंद्रों में एयर कंडीशनिंग की स्थिति में सुधार करते हैं
समय की बचत:प्लग एंड प्ले डिज़ाइन इंस्टॉलेशन समय को काफी कम कर देता है

अनुप्रयोग

100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन, 100GBASE-LR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किया गया। 10/40/100G उच्च-घनत्व डेटा केंद्र वातावरण के लिए अनुकूलित। इस 24 फाइबर हार्नेस केबल का उपयोग (12) एसएफपी+ को एमटीपी एडाप्टर पैनल और एमटीपी ट्रंक में जोड़ने के लिए किया जाता है।

प्राथमिक अनुप्रयोग क्षेत्रों में शामिल हैं:

उच्च-घनत्व डेटा केंद्र वातावरण
फाइबर-टू-द-बिल्डिंग संस्थापन
फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन

सभी एमटीपी कनेक्टर सेनको/निसिन/सुमितोमो से प्राप्त किए गए हैं।

संबंधित उत्पाद

सिय्योन कम्युनिकेशन के हॉट एमटीपी-एलसी स्ट्रेट हार्नेस केबल्स में शामिल हैं:

उत्पाद कोड	विवरण
7236037 ZCM11A12HIA	8एफ एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल
7236038 ZCM11A22HIA	12एफ एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल
7236039 ZCM11A52HIA	24F MPO SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236040 ZCM11A17HAA	8F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236041 ZCM11A27HAA	12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236042 ZCM11A57HAA	24F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236043 ZCM11A18HMA	8F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236044 ZCM11A28HMA	12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236045 ZCM11A58HMA	24F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236046 ZCM21A12HIA	8एफ एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल
7236047 ZCM21A22HIA	12एफ एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल
7236048 ZCM21A52HIA	24F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल
7236049 ZCM21A17HAA	8F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236050 ZCM21A27HAA	12F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236051 ZCM21A57HAA	24F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236052 ZCM21A18HMA	8F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236053 ZCM21A28HMA	12F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
7236054 ZCM21A58HMA	24F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल

कनेक्शन के तरीके और ध्रुवता

तीन कनेक्शन विधियाँ उचित एमपीओ/एमटीपी ध्रुवता बनाए रखने में मदद करती हैं:

एमटीपी - 24 x एलसी सिम्प्लेक्स संरचना - प्रकार 1

एमटीपी - 12 x एलसी डुप्लेक्स संरचना - टाइप 2 - टाइप ए

एमटीपी - 12 x एलसी डुप्लेक्स संरचना - टाइप 2 - टाइप बी

एमटीपी - 12 x एलसी डुप्लेक्स संरचना - टाइप 2 - टाइप सी

एमटीपी - एमटीपी के लिए ध्रुवीयता - 12 x यूनीबूट एलसी संरचना - प्रकार 3

सामग्री विवरण

पैकेजिंग सूचना

मानक पैकेजिंग में ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित फाइबर ऑप्टिकल केबल शामिल है।

मानक कार्टन आकार:

34*22*15 सेमी
44*34*24 सेमी
54*39*34 सेमी

कार्टन का चयन मात्रा पर निर्भर करता है। कस्टम पैकेजिंग उपलब्ध है।

OEM/ODM सेवाएँ

अनुकूलन विकल्पों में शामिल हैं:

केबल का रंग, प्रिंटिंग और जैकेट सामग्री
कनेक्टर रंग अनुकूलन
OEM लेबल, पहचान के छल्ले, केबल लेबल
कस्टम बक्से और शिपिंग चिह्न
विभिन्न गुणवत्ता स्तर उपलब्ध हैं

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	HELLOSIGNAL® OR OEM

न्यूनतम आदेश मात्रा:	50PCS
पैकेजिंग विवरण:	10 पीसी / प्लास्टिक बैग
प्रसव के समय:	आम तौर पर जमा प्राप्त करने के 25 दिन बाद।
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	कोई सीमा नहीं

सहनशीलता:	<0.3dBसामान्य परिवर्तन, 200 संगम	परस्पर:	≤0.2dB
इन्सर्ट-पुल टेस्ट:	600 गुना से ऊपर, आईएल <0.5dB	तन्यता ताकत:	> 70 एन
ऑपरेटिंग तापमान (℃):	-40 से + 85 डिग्री सेल्सियस
प्रमुखता देना:	2.0 मिमी एमटीपी फाइबर ऑप्टिक केबल , सीधे एमटीपी टू एलसी हार्नेस केबल्स
