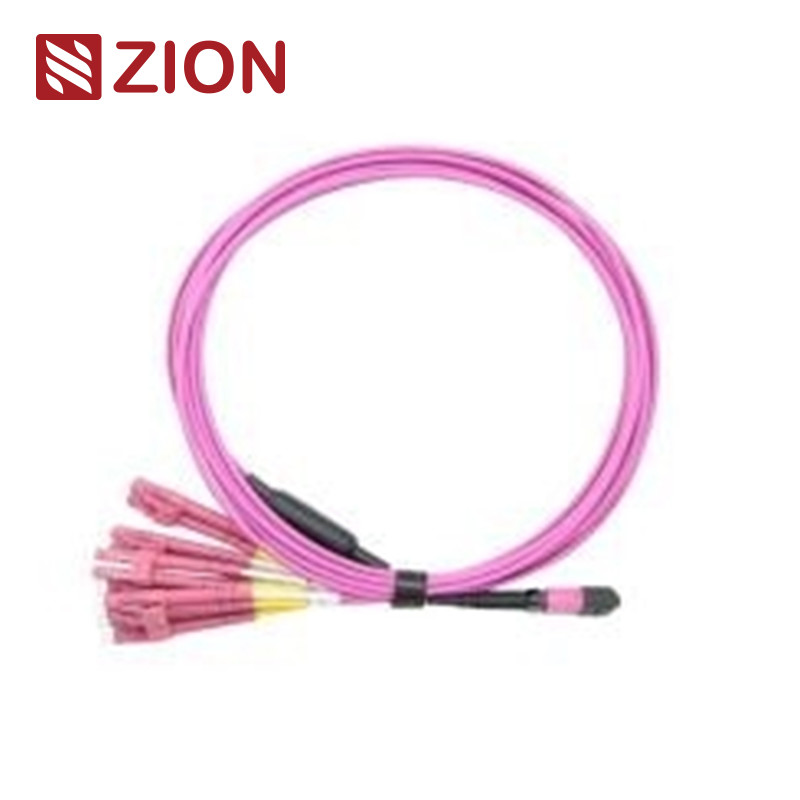

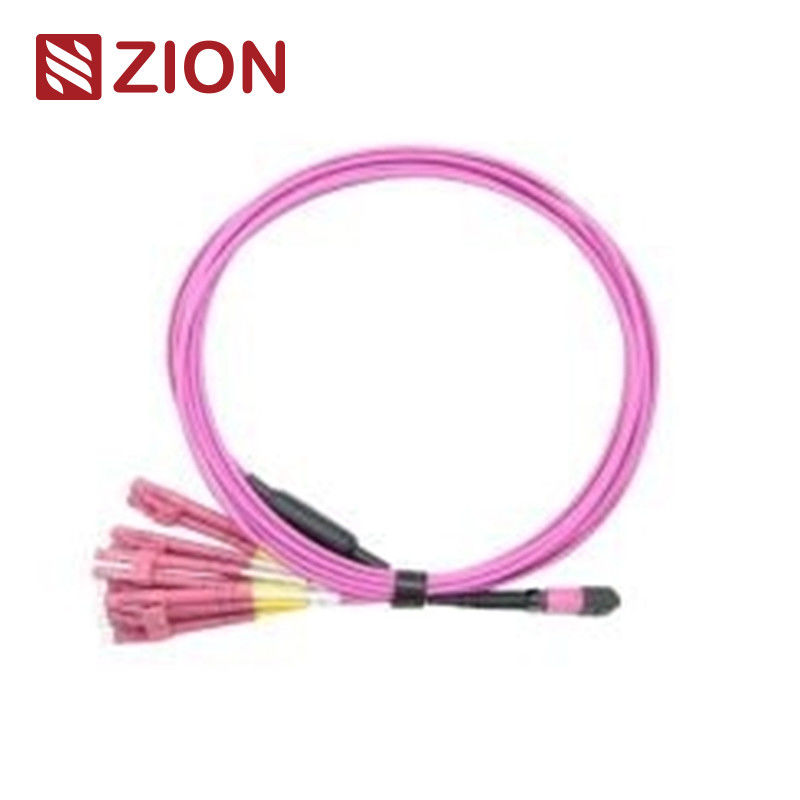

12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल
सिय्योन कोड और विवरण
सिय्योन संहिता: ZCM11A28HAAX
सिय्योन का वर्णन: 12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल
एमपीओ कनेक्टर एक प्रकार का फाइबर कनेक्टर है। एमपीओ (मल्टी-फाइबर पुश ऑन) एक बहु-कोर फाइबर कनेक्टर प्रकार है।एमपीओ उच्च घनत्व वाले फाइबर पूर्व कनेक्शन प्रणाली का उपयोग वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च घनत्व वाले वातावरण में किया जाता है।, भवन में ऑप्टिकल फाइबर का अनुप्रयोग, और ऑप्टिकल ट्रांससीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोग जैसे ऑप्टिकल डिवाइस, 40G, 100G, QSFP +।
एमपीओ कनेक्टर प्रकारों को आईईसी 61754-7 नियमों के अनुसार प्रतिष्ठित किया जाता हैः कोर संख्या (सरणी संख्या), पुरुष सिर (पुरुष, महिला), ध्रुवीयता (पीसी या एपीसी) ।
12 कोर एमपीओ से 6 एलसी डुप्लेक्स ((6xLC यूनिबूट;12 एलसी सिम्पलेक्स) सीधी हार्नेस केबल असेंबली.एमपीओ-एलसी/एससी/एफसी/एसटी सीधी हार्नेस केबल दोनों छोरों पर एमपीओ और एलसी/एससी/एफसी/एसटी कनेक्टर के साथ समाप्त होती हैं।एलसी यूनिबूट के लिए 12 पीसी (6 पीसी);12 एलसी सिम्पलेक्स) फैनआउट केबल 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैं।यह विशेष रूप से डेटा केंद्रों में उच्च घनत्व फाइबर पैचिंग के लिए डिज़ाइन किया गया है जो अंतरिक्ष की बचत और केबल प्रबंधन समस्याओं को कम करने की आवश्यकता है.
12F MPO- LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा सेंटर के लिए डिज़ाइन किए गए हैं। यह 10/40/100G उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है।
कनेक्टर ◊ औद्योगिक मानक
एमपीओ एकल मोडसंदर्भःआईईसी 61754-7
एमपीओ एकल मोडआवास का विवरण:एसएम एपीसीः ग्रीन कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोडसंदर्भःआईईसी 61754-7
एमपीओ मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
अन्य कनेक्टर √ औद्योगिक मानक
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973.
- एफसीः ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी 61754-13 और जेआईएस सी 5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 और JIS C5973 आदि
- E2000: IEC61754-15
उपलब्ध है
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MPO) ((IEC 61300-3-34)एकल मोड (एपीसी)8 डिग्री पॉलिश):मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((MPO)) ((IEC 61300-3-34)मल्टीमोड (पीसी)फ्लैट पॉलिश):मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि (एमपीओ)एकल मोड (एपीसी)8 डिग्री पॉलिश):≥60dB(8 डिग्री की चमक)
रिटर्न हानि (एमपीओ)मल्टीमोड (पीसी)फ्लैट पॉलिश):≥25dB
रिटर्न हानि ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
रिटर्न हानि ((LC/SC/FC/ST):≥35dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता : ≤0.2dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
परिचालन तापमानएकल मोड (एपीसी):-40°C से +85°C
विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध रंग कोडित आवास
- दोहराने और विनिमय में अच्छा
एमटीपी/एमपीओ पैच केबल/ट्रंक केबल के गुणों में आम तौर पर शामिल हैं
- उच्च गुणवत्ता वाले एमटीपी/एमपीओ पैच केबल/ट्रंक केबल कारखाने में पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक किए जाते हैं। ये रिपोर्ट दीर्घकालिक प्रलेखन और गुणवत्ता नियंत्रण के रूप में कार्य करती हैं।
- केबल वॉल्यूम में कमी MTP/MPO पैच केबल/ट्रंक केबल का व्यास बहुत छोटा होता है, जिससे केबल वॉल्यूम में कमी आती है और डाटा सेंटर में एयर कंडीशनिंग की स्थिति में सुधार होता है
- समय की बचत ✓ विशेष प्लग एंड प्ले डिजाइन के साथ, एमटीपी / एमपीओ पैच केबल / ट्रंक केबल को शामिल किया जा सकता है और तुरंत प्लग इन किया जा सकता है। यह स्थापना समय को कम करने में बहुत मदद करता है।
आवेदन
12F MPO- LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा सेंटर के लिए डिज़ाइन किए गए हैं। यह 10/40/100G उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है।
ओएमसी के सभी एमपीओ कनेक्टर सेन्को/निसीन/सुमितोमो के हैं। एमपीओ फाइबर पैच कॉर्ड एक प्रकार का उच्च घनत्व वाला केबल असेंबली है जिसका आमतौर पर तीन क्षेत्रों में उपयोग किया जाता है।
- उच्च घनत्व स्तर के वातावरण के साथ डेटा केंद्र अनुप्रयोग
- इमारत के लिए ऑप्टिकल फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
नामकरण नियम और आदेश की पुष्टि की जानकारी:
सिय्योन कम्युनिकेशन के हॉट एमपीओ-एलसी सीधी हार्नेस केबल
- 7236037 ZCM11A12HIAX: 8F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236038 ZCM11A22HIAX: 12F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236039 ZCM11A52HIAX: 24F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236040 ZCM11A17HAAX: 8F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल
- 7236041 ZCM11A27HAAX: 12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल
- 7236042 ZCM11A57HAAX: 24F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल
- 7236043 ZCM11A18HMAX: 8F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल
- 7236044 ZCM11A28HMAX: 12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल
- 7236045 ZCM11A58HMAX: 24F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल
- 7236046 ZCM21A12HIAX: 8F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236047 ZCM21A22HIAX: 12F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236048 ZCM21A52HIAX: 24F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल
- 7236049 ZCM21A17HAAX: 8F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236050 ZCM21A27HAAX: 12F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236051 ZCM21A57HAAX: 24F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236052 ZCM21A18HMAX: 8F एमटीपी OM4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
- 7236053 ZCM21A28HMAX: 12F एमटीपी OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल
- 7236054 ZCM21A58HMAX: 24F एमटीपी OM4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल
कनेक्टर फाइबर चैनल
तीन कनेक्शन विधियाँ सही एमटीपी/एमपीओ ध्रुवीयता बनाए रखने में मदद करती हैं
एमपीओ 12 x एलसी सिम्पलेक्स संरचना-प्रकार 1
एमपीओ ¥6 x एलसी डुप्लेक्स संरचना-प्रकार 2-प्रकार ए
एमपीओ ¥6 x एलसी डुप्लेक्स संरचना-प्रकार 2-प्रकार बी
एमपीओ के लिए ध्रुवीयता 6 x यूनिबूट एलसी संरचना-प्रकार 3
सामग्री का विवरण
पैकेजिंग
इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।
मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।
पैकिंग अनुकूलित की जा सकती है।
आपके लिए OEM/ODM सेवा
- केबल का रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
- ओईएम लेबल, पहचान रिंग, केबल के लेबल,बक्सा, शिपिंग चिह्न
- अलग-अलग गुणवत्ता स्तर
