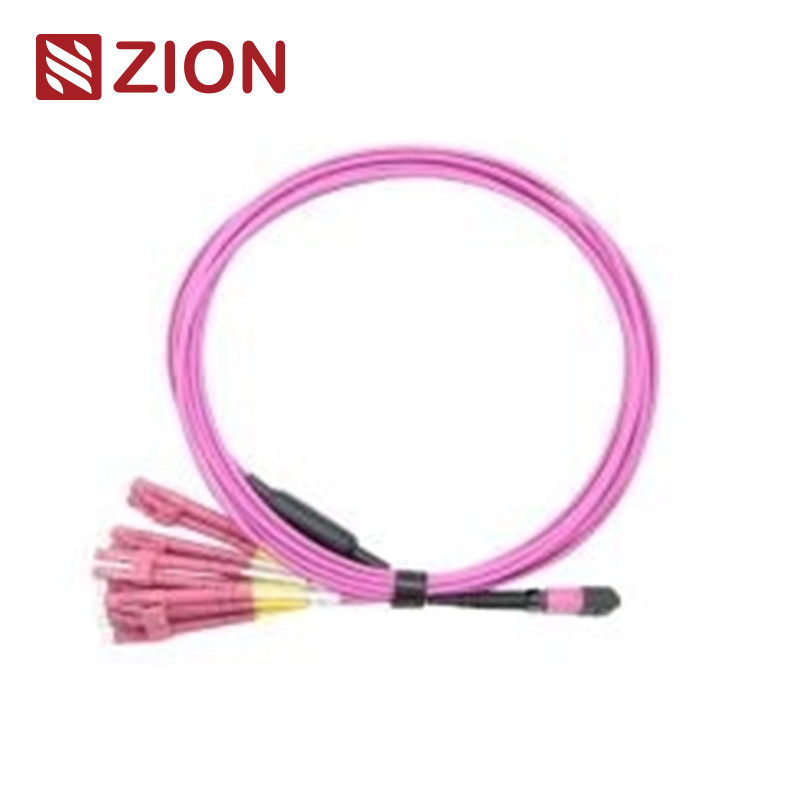

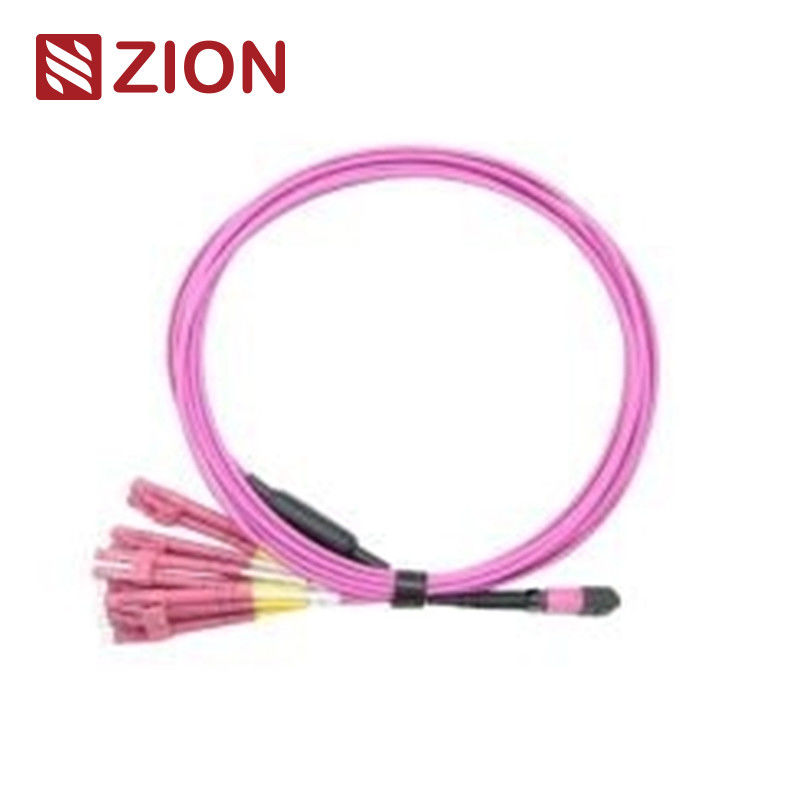

12 फाइबर एमपीओ से एलसी ओएम4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी स्ट्रेट हार्नेस केबल्स
डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च-घनत्व फाइबर ऑप्टिक हार्नेस केबल, जिसमें OM4 मल्टीमोड फाइबर प्रदर्शन के साथ MPO से LC कनेक्टिविटी शामिल है।
वस्तु की पहचान करना
सिय्योन कोड: ZCM11A28HAAX
12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल
एमपीओ (मल्टी-फाइबर पुश ऑन) कनेक्टर डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों और 40जी, 100जी और क्यूएसएफपी+ प्रौद्योगिकियों का समर्थन करने वाले ऑप्टिकल ट्रांसीवर उपकरण के भीतर आंतरिक कनेक्शन में उच्च घनत्व वाले वातावरण के लिए आदर्श मल्टी-फाइबर समाप्ति समाधान प्रदान करते हैं।
ये 12-कोर एमपीओ से 6 एलसी डुप्लेक्स (या 12 एलसी सिम्प्लेक्स) स्ट्रेट हार्नेस केबल असेंबली 40जी क्यूएसएफपी+पीएलआर4 से 10जी एसएफपी+एलआर ऑप्टिक्स डायरेक्ट कनेक्शन के लिए अनुकूलित हैं। सभी फैनआउट केबल समान लंबाई बनाए रखते हैं और विशेष रूप से डेटा केंद्रों में जगह बचाने वाले उच्च-घनत्व फाइबर पैचिंग के लिए इंजीनियर किए जाते हैं।
एमपीओ कनेक्टर मानक
एमपीओ सिंगलमोड संदर्भ:आईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरण:एसएम एपीसी: हरा कनेक्टर+काला बूट (मानक हानि एमपीओ)
एसएम एपीसी: पीला कनेक्टर+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड संदर्भ:आईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरण:OM1&OM2 पीसी: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
OM3&OM4 PC: एक्वा कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड और सुपर लो लॉस एमपीओ)
OM3&OM4 पीसी: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
- आईईसी मानक आईईसी-61754-7 को पूरा करता है; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; TIA-604-5(FOCIS5) के अनुरूप
- TIA-568-C प्रति संरचित केबलिंग
- 10जी फाइबर चैनल अनुपालक
- 40जी और 100जी आईईईई 802.3 अनुपालक
अन्य कनेक्टर मानक
- अनुसूचित जाति:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 और JIS C5973
- एलसी:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973
- एफसी:ईआईए/टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326, आईईसी61754-13 और जेआईएस सी5973
- अनुसूचित जनजाति:TIA/EIA, FOCIS2, GR-326, IEC61754-2 और JIS C5973
- ई2000:आईईसी61754-15
उपलब्ध फाइबर प्रकार
MPO-LC, MPO-SC, MPO-FC, MPO-ST, और MPO-E2000 में G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, और OM5 50/125 फाइबर प्रकारों के साथ संगत विन्यास.
ऑप्टिकल विशिष्टताएँ
सम्मिलन हानि (एमपीओ) सिंगलमोड:
मानक: ≤0.75dB(अधिकतम), ≤0.50dB(सामान्य)
सुपर लो: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)
सम्मिलन हानि (एमपीओ) मल्टीमोड:
मानक: ≤0.6dB(अधिकतम), ≤0.50dB(सामान्य)
सुपर लो: ≤0.35dB(अधिकतम), ≤0.20dB(सामान्य)
सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) सिंगलमोड:
≤0.3dB
सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) मल्टीमोड:
≤0.3dB
रिटर्न लॉस (एमपीओ) सिंगलमोड:
≥60dB
रिटर्न लॉस (एमपीओ) मल्टीमोड:
≥25dB
वापसी हानि (एलसी/एससी/एफसी/एसटी):
APC≥60dB; यूपीसी≥50डीबी; मल्टीमोड≥35dB
स्थायित्व:
<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:
≤0.2dB
इन्सर्ट-पुल टेस्ट:
500 बार, आईएल＜0.5dB
तन्यता ताकत:
>70एन
परिचालन तापमान:
-40°C से +85°C
प्रमुख विशेषताऐं
- कम प्रविष्टि हानि, उच्च रिटर्न हानि प्रदर्शन
- एमटी-आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर समाप्ति का समर्थन करता है
- फाइबर की बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
- कम हानि और मानक हानि सिंगलमोड और मल्टीमोड अनुप्रयोगों दोनों के लिए डिज़ाइन किया गया
- ऊबड़-खाबड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार, पॉलिश प्रकार और कनेक्टर ग्रेड पहचान के लिए रंग-कोडित आवास
- उत्कृष्ट पुनरावृत्ति और विनिमेयता
एमपीओ/एमटीपी केबल के लाभ
- उच्च गुणवत्ता:फ़ैक्टरी द्वारा पूर्व-समाप्त, परीक्षण किया गया और व्यापक परीक्षण रिपोर्ट के साथ पैक किया गया
- जगह की बचत:छोटे व्यास केबल की मात्रा कम करते हैं और डेटा सेंटर एयर कंडीशनिंग में सुधार करते हैं
- समय कुशल:प्लग-एंड-प्ले डिज़ाइन इंस्टॉलेशन समय को काफी कम कर देता है
अनुप्रयोग
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर वातावरण के लिए डिज़ाइन किया गया। 10/40/100G उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित।
- उच्च-घनत्व डेटा केंद्र वातावरण
- फाइबर-टू-द-बिल्डिंग संस्थापन
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
संबंधित उत्पाद
सिय्योन कम्युनिकेशन एसएम और ओएम3/ओएम4 फाइबर दोनों प्रकारों में 8एफ, 12एफ और 24एफ कॉन्फ़िगरेशन सहित एमपीओ-एलसी स्ट्रेट हार्नेस केबल की एक व्यापक रेंज प्रदान करता है।
कनेक्शन के तरीके और ध्रुवता
तीन कनेक्शन विधियाँ उचित एमटीपी/एमपीओ ध्रुवता प्रबंधन सुनिश्चित करती हैं:
सामग्री और निर्माण
पैकेजिंग
मानक पैकेजिंग में सुरक्षात्मक डिब्बों में लेबल और चिह्नित फाइबर ऑप्टिक केबल शामिल हैं। उपलब्ध कार्टन आकार: 34×22×15 सेमी, 44×34×24 सेमी, और 54×39×34 सेमी। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
OEM/ODM सेवाएँ
- कस्टम केबल रंग, प्रिंटिंग और जैकेट सामग्री
- OEM लेबलिंग, पहचान रिंग और केबल लेबल
- कस्टम बॉक्स डिज़ाइन और शिपिंग चिह्न
- एकाधिक गुणवत्ता स्तर उपलब्ध हैं
