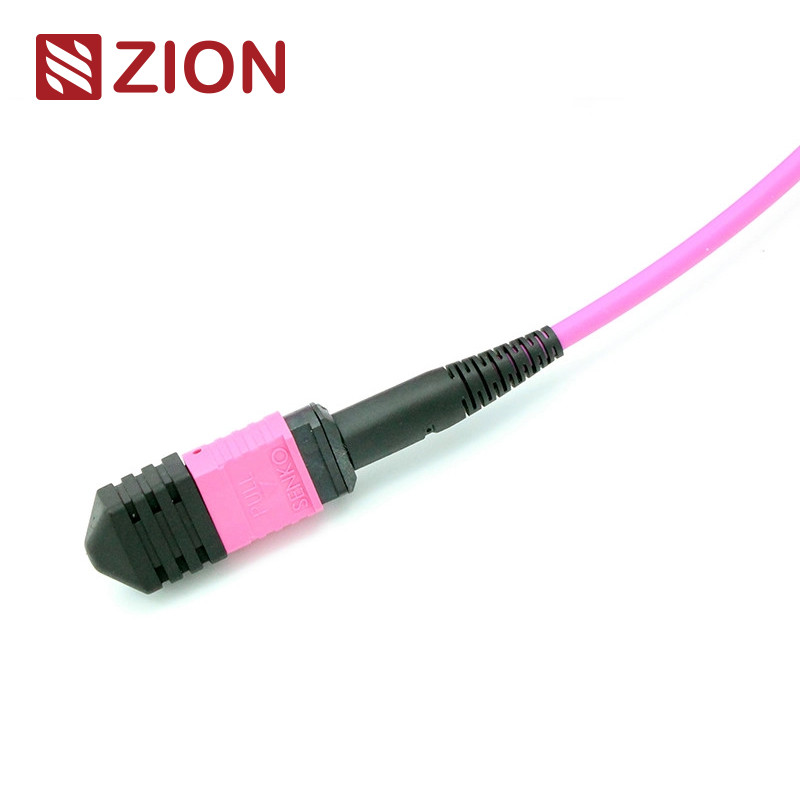

24 फाइबर एमटीपी फीमेल से एमटीपी फीमेल OM4 3.0mm LSZH एमटीपी ट्रंक केबल
ज़ायन कोड: ZCM2158HMA1X
ज़ायन विवरण: एमटीपी फीमेल से एमटीपी फीमेल OM4 3.0mm LSZH 24 फाइबर एमटीपी ट्रंक केबल कस्टम मीटर
एमटीपी कनेक्टर एक मल्टी-फाइबर पुश-ऑन कनेक्टर है जिसे उच्च-घनत्व फाइबर ऑप्टिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह उच्च-घनत्व पूर्व-कनेक्शन सिस्टम मुख्य रूप से डेटा सेंटर वातावरण, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों और ऑप्टिकल ट्रांससीवर उपकरणों जैसे 40G, 100G और QSFP+ उपकरणों के अंदरूनी कनेक्शन में उपयोग किया जाता है।
एमटीपी कनेक्टर प्रकारों को कोर नंबर (एरे नंबर), लिंग (पुरुष/महिला), और ध्रुवता (पीसी या एपीसी) द्वारा IEC 61754-7 नियमों के अनुसार अलग किया जाता है।
उत्पाद अवलोकन
यह एमटीपी-एमटीपी 3.0 मिमी LSZH फाइबर पैच कॉर्ड दोनों सिरों पर एमटीपी कनेक्टर्स के साथ समाप्त होता है, जिसे एमटीपी मॉड्यूल को एक स्थायी लिंक के रूप में जोड़ने के लिए डिज़ाइन किया गया है। 12, 24, 48, 60, 72, 96, और 144 फाइबर के साथ उपलब्ध, ये केबल 10/40/100Gbps डेटा सेंटर समाधान तक की गति का समर्थन करते हैं।
मुख्य अनुप्रयोग
- कैससेट, पैनल, या रग्डाइज़्ड एमटीपी फैन-आउट को जोड़ना
- डेटा केंद्रों में उच्च-घनत्व बैकबोन केबलिंग का त्वरित परिनियोजन
- लचीलेपन और सुविधा की आवश्यकता वाले उच्च फाइबर गणना वातावरण
- 40G QSFP+ SR4, 40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन
औद्योगिक मानक
एमटीपी सिंगलमोड
संदर्भ: EIA/TIA-604-5
SM APC: ग्रीन कनेक्टर्स + ब्लैक बूट (मानक हानि एमटीपी)
SM APC: पीले कनेक्टर्स + ब्लैक बूट (सुपर लो लॉस एमटीपी)
एमटीपी मल्टीमोड
संदर्भ: EIA/TIA-604-5
OM1&OM2 PC: बेज कनेक्टर्स + ब्लैक बूट
OM3&OM4 PC: एक्वा कनेक्टर्स + ब्लैक बूट
OM3&OM4 PC: हीदर वायलेट कनेक्टर्स + ब्लैक बूट
अनुपालन मानक
- IEC मानक IEC-61754-7; IEC61755 अनुरूप
- Telcordia GR-1435-CORE, JIS C5982 अनुरूप
- TIA-604-5 (FOCIS5) अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40G और 100G IEEE 802.3 अनुरूप
ऑप्टिकल विनिर्देश
सम्मिलन हानि
| प्रकार |
मानक हानि |
सुपर लो लॉस |
| सिंगलमोड (APC 8-डिग्री पॉलिश) |
≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) |
≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
| मल्टीमोड (पीसी फ्लैट पॉलिश) |
≤0.6dB (अधिकतम), ≤0.50dB (विशिष्ट) |
≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
वापसी हानि
| प्रकार |
मूल्य |
| सिंगलमोड (APC 8-डिग्री पॉलिश) |
≥60dB |
| मल्टीमोड (पीसी फ्लैट पॉलिश) |
≥25dB |
प्रदर्शन विशेषताएं
- स्थायित्व: <0.3dB विशिष्ट परिवर्तन (200 मिलन)
- विनिमेयता: ≤0.2dB
- इन्सर्ट-पुल टेस्ट: 500 बार, आईएल < 0.5dB
- तन्य शक्ति: >70N
- प्लग-इन बार: >600
- ऑपरेटिंग तापमान: -40°C से +85°C
उत्पाद की विशेषताएं
- कम सम्मिलन हानि, उच्च वापसी हानि
- 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ एमटी आधारित मल्टी-फाइबर कनेक्टर
- फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
- कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्डाइज़्ड गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार और पॉलिश प्रकार की पहचान के लिए रंग कोडित आवास
- उत्कृष्ट दोहराव और विनिमयशीलता
प्राथमिक अनुप्रयोग
- उच्च-घनत्व डेटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग इंस्टॉलेशन
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
सेन्को एमटीपी के लिए पुश पुल टैब
एमटीपी-एमटीपी 24एफ ट्रंक केबल विनिर्देश
लंबाई सहनशीलता
| कुल लंबाई (एल) मीटर में |
सेंटीमीटर में लंबाई सहनशीलता |
| 0 < एल < 1 |
+5/-0 |
| 1 < एल < 10 |
+10/-0 |
| 10 < एल < 40 |
+15/-0 |
| 40 < एल |
+0.5% x L/-0 |
ध्रुवता समाधान
तीन कनेक्शन विधियां विश्वसनीय ऑप्टिकल प्रदर्शन के लिए उचित एमटीपी/एमटीपी ध्रुवता को बनाए रखने में मदद करती हैं।
बेस-24 ध्रुवता समाधान
24-फाइबर एमटीपी/एमटीपी केबल समान पदचिह्न में 12-फाइबर केबलिंग के घनत्व को दोगुना करके 100G नेटवर्क में प्रवास की सुविधा प्रदान करता है। यह फाइबर गणना को कम करता है, केबल मार्गों को कम करता है, और वायु प्रवाह में सुधार करता है। OMC सरलीकृत कनेक्टिविटी के लिए टाइप ए (की-अप से की-डाउन) एमटीपी/एमटीपी केबल के साथ टाइप ए और टाइप एएफ कैसेट की अनुशंसा करता है।
संबंधित उत्पाद
- ZCM1122HIA1: MPO फीमेल से MPO फीमेल SM 3.0mm LSZH 12 फाइबर
- ZCM1152HIA1: MPO फीमेल से MPO फीमेल SM 3.0mm LSZH 24 फाइबर
- ZCM1127HLA1: MPO फीमेल से MPO फीमेल OM3 3.0mm LSZH 12 फाइबर
- ZCM1157HLA1: MPO फीमेल से MPO फीमेल OM3 3.0mm LSZH 24 फाइबर
- ZCM1128HMA1: MPO फीमेल से MPO फीमेल OM4 3.0mm LSZH 12 फाइबर
- ZCM1158HMA1: MPO फीमेल से MPO फीमेल OM4 3.0mm LSZH 24 फाइबर
- ZCM2122HIA1: एमटीपी फीमेल से एमटीपी फीमेल SM 3.0mm LSZH 12 फाइबर
- ZCM2152HIA1: एमटीपी फीमेल से एमटीपी फीमेल SM 3.0mm LSZH 24 फाइबर
- ZCM2127HLA1: एमटीपी फीमेल से एमटीपी फीमेल OM3 3.0mm LSZH 12 फाइबर
- ZCM2157HLA1: एमटीपी फीमेल से एमटीपी फीमेल OM3 3.0mm LSZH 24 फाइबर
- ZCM2128HMA1: एमटीपी फीमेल से एमटीपी फीमेल OM4 3.0mm LSZH 12 फाइबर
- ZCM2158HMA1: एमटीपी फीमेल से एमटीपी फीमेल OM4 3.0mm LSZH 24 फाइबर
पैकेजिंग
हमारे फाइबर ऑप्टिक केबल मानक के रूप में OMC लेबलिंग के साथ सुरक्षात्मक डिब्बों में पैक किए जाते हैं। उपलब्ध कार्टन आकार में 34×22×15 सेमी, 44×34×24 सेमी, और 54×39×34 सेमी शामिल हैं, जो ऑर्डर मात्रा के आधार पर चुने जाते हैं। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
OEM/ODM सेवाएं
- कस्टम केबल रंग, प्रिंटिंग और जैकेट सामग्री
- OEM लेबलिंग, पहचान के छल्ले, और केबल लेबल
- कस्टम बॉक्स डिज़ाइन और शिपिंग चिह्न
- विभिन्न गुणवत्ता स्तर उपलब्ध हैं
