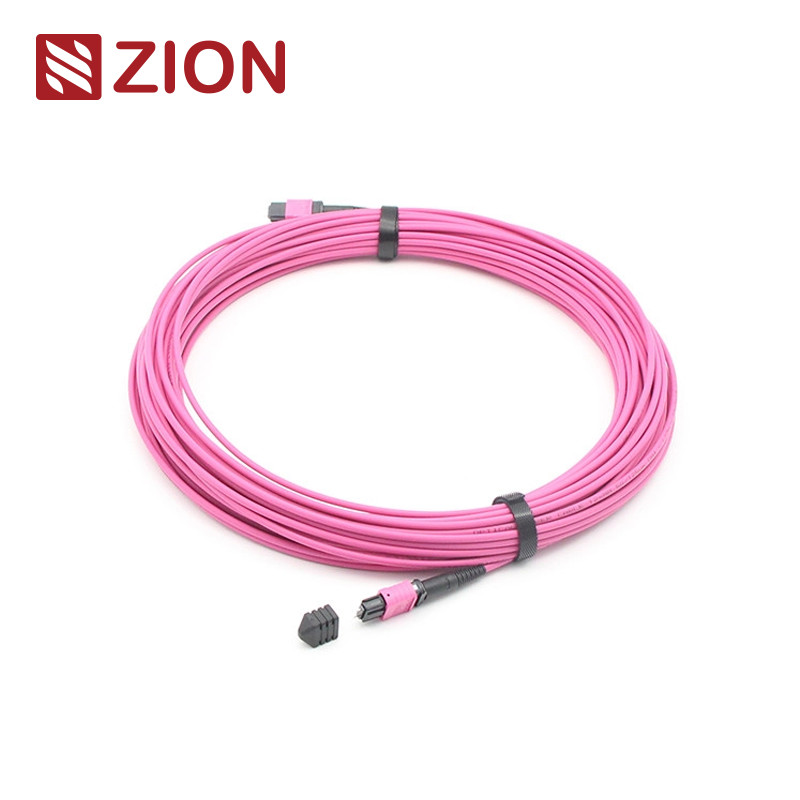

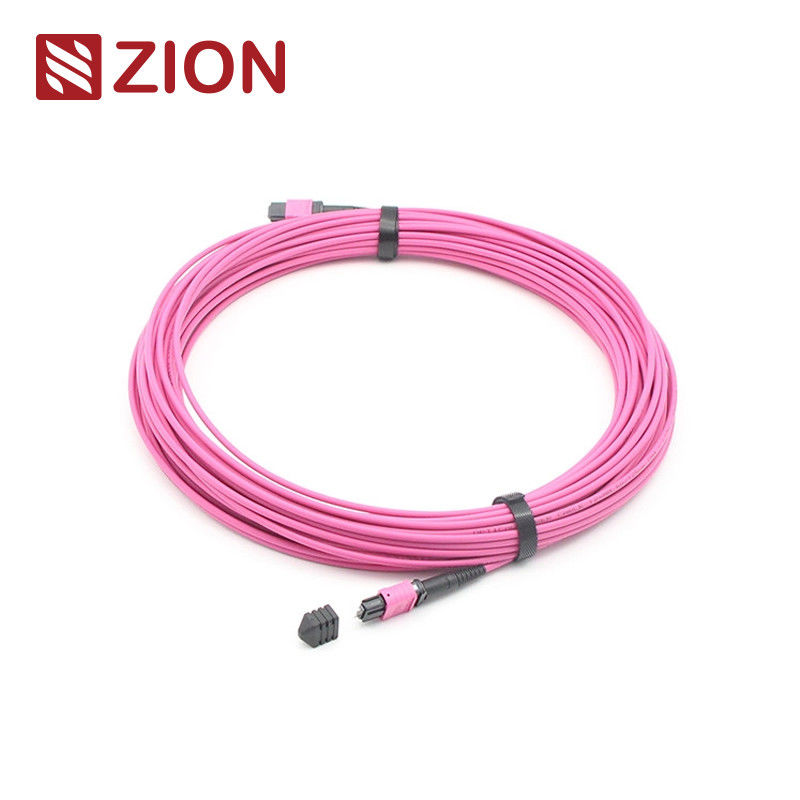

12 फाइबर एमटीपी फीमेल से एमटीपी फीमेल ओएम4 3.0 मिमी एलएसजेडएच पैच कॉर्ड
ज़ियन कोड: ZCM2128HMA1X
विवरण: एमटीपी फीमेल से एमटीपी फीमेल ओएम4 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर
एमटीपी कनेक्टर एक उच्च-घनत्व मल्टी-फाइबर कनेक्टर है जिसे मांग वाले वातावरण में कुशल ऑप्टिकल कनेक्टिविटी के लिए डिज़ाइन किया गया है। एक विशेष एमपीओ (मल्टी-फाइबर पुश ऑन) कनेक्टर के रूप में, यह डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों और 40G, 100G और QSFP+ तकनीकों का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरणों के भीतर आंतरिक कनेक्शन में तेजी से तैनाती को सक्षम बनाता है।
उत्पाद अवलोकन
यह एमटीपी-एमटीपी 3.0 मिमी एलएसजेडएच फाइबर पैच कॉर्ड दोनों सिरों पर एमटीपी कनेक्टर्स की सुविधा देता है, जिसे एमटीपी मॉड्यूल को स्थायी लिंक के रूप में कनेक्ट करने के लिए डिज़ाइन किया गया है। विभिन्न फाइबर काउंट में उपलब्ध है जिसमें 12, 24, 48, 60, 72, 96 और 144 फाइबर शामिल हैं, ये पैच कॉर्ड डेटा सेंटर समाधानों के लिए 10/40/100Gbps तक की गति का समर्थन करते हैं।
12-फाइबर एमटीपी-एमटीपी फाइबर पैच कॉर्ड को विशेष रूप से उच्च-घनत्व डेटा सेंटर वातावरण में 40G QSFP+ SR4, 40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन के लिए इंजीनियर किया गया है।
औद्योगिक मानक
एमपीओ सिंगलमोड
संदर्भ: EIA/TIA-604-5
आवास विवरण: एसएम एपीसी: ग्रीन कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
एसएम एपीसी: पीला कनेक्टर्स+ब्लैक बूट (सुपर कम हानि एमटीपी)
एमपीओ मल्टीमोड
संदर्भ: EIA/TIA-604-5
आवास विवरण:
ओएम1 और ओएम2 पीसी: बेज कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
ओएम3 और ओएम4 पीसी: एक्वा कनेक्टर्स+ब्लैक बूट (मानक और सुपर कम हानि एमटीपी)
ओएम3 और ओएम4 पीसी: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
- आईईसी मानक आईईसी-61754-7; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; टीआईए-604-5(एफओसीआईएस5) के अनुरूप टीआईए-568-सी के अनुसार संरचित केबलिंग
- 10जी फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
ऑप्टिकल विनिर्देश
इन्सर्शन लॉस (एमपीओ)(आईईसी 61300-3-34) सिंगलमोड (एपीसी 8-डिग्री पॉलिश):
मानक हानि: ≤0.75dB(अधिकतम), ≤0.50dB(विशिष्ट)
सुपर कम हानि: ≤0.35dB(अधिकतम), ≤0.20dB(विशिष्ट)
इन्सर्शन लॉस(एमपीओ)(आईईसी 61300-3-34) मल्टीमोड (पीसी फ्लैट पॉलिश):
मानक हानि: ≤0.6dB(अधिकतम), ≤0.50(विशिष्ट)
सुपर कम हानि: ≤0.35dB(अधिकतम), ≤0.20dB(विशिष्ट)
रिटर्न लॉस (एमपीओ) सिंगलमोड (एपीसी 8-डिग्री पॉलिश):
≥60dB(8डिग्री पॉलिशिंग)
रिटर्न लॉस (एमपीओ) मल्टीमोड (पीसी फ्लैट पॉलिश):
≥25dB
प्रदर्शन विशेषताएं:
स्थायित्व: <0.3dB विशिष्ट परिवर्तन (200 मिलन)
विनिमेयता: ≤0.2dB
इन्सर्ट-पुल टेस्ट: 500 बार, आईएल＜0.5dB
तन्य शक्ति: >70N
प्लग-इन टाइम्स: >600
ऑपरेटिंग तापमान सिंगलमोड (एपीसी): -40°C से +85°C
मुख्य विशेषताएं
- कम इन्सर्टेशन लॉस, उच्च रिटर्न लॉस
- एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली
- फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्डाइज्ड राउंड केबल, ओवल केबल और बेयर रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड को अलग करने के लिए रंग कोडित आवास उपलब्ध हैं
- दोहराव और विनिमयशीलता में अच्छा
अनुप्रयोग
12F एमपीओ-एलसी/एससी/एफसी/एसटी स्ट्रेट हार्नेस केबल 40जी एलआर4 पीएसएम, 40जीबीएएसई-एसआर4, 40जी क्यूएसएफपी+ पीएलआर4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10/40/100जी उच्च-घनत्व डेटा सेंटर वातावरण के लिए अनुकूलित।
- उच्च घनत्व वाले वातावरण के साथ डेटा सेंटर अनुप्रयोग
- बिल्डिंग इंस्टॉलेशन के लिए फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (एल)(मी) |
लंबाई सहिष्णुता (सेमी) |
| 0 < एल < 1 |
+5/-0 |
| 1 < एल < 10 |
+10/-0 |
| 10 < एल < 40 |
+15/-0 |
| 40 < एल |
+0.5% x L/-0 |
पैकेजिंग जानकारी
यह फाइबर ऑप्टिक केबल आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित पैकेजिंग की सुविधा देता है जिसमें ओएमसी डिफ़ॉल्ट लेबलिंग और मार्किंग शामिल है। मानक कार्टन आकार में 34*22*15 सेमी, 44*34*24 सेमी और 54*39*34 सेमी शामिल हैं, जो मात्रा आवश्यकताओं के आधार पर चयन के साथ हैं। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
ओईएम/ओडीएम सेवाएं
- केबल का रंग, प्रिंटिंग शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
- ओईएम लेबल, पहचान रिंग, केबल का लेबल, बॉक्स, शिपिंग चिह्न
- विभिन्न गुणवत्ता स्तर उपलब्ध हैं
