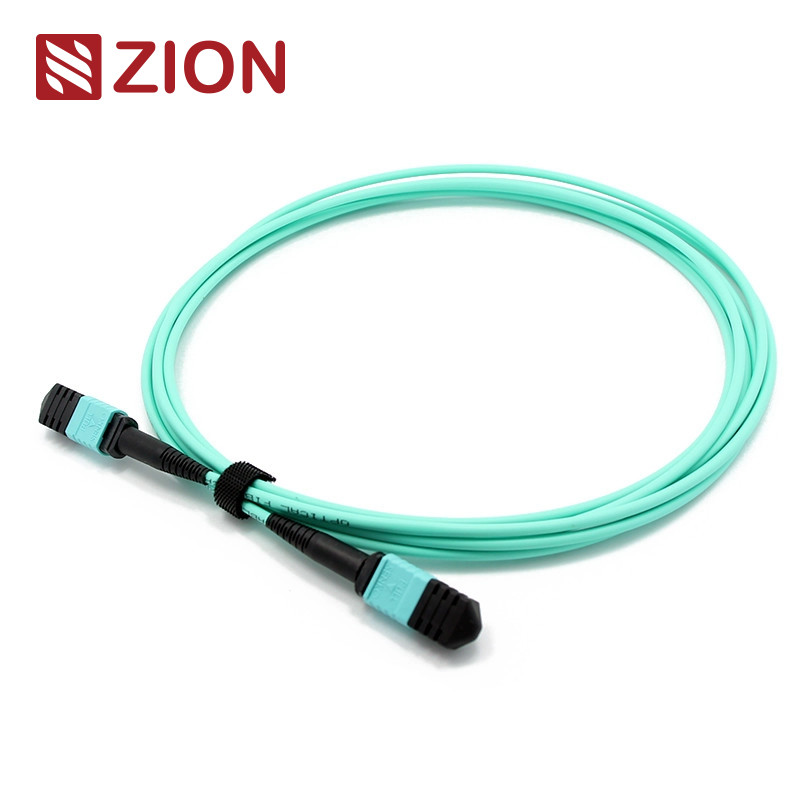

12 फाइबर एमटीपी महिला से एमटीपी महिला OM3 3.0mm LSZH एमटीपी पैच कॉर्ड
उच्च प्रदर्शन एमटीपी महिला से एमटीपी महिला OM3 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड डेटा सेंटर और उच्च घनत्व फाइबर अनुप्रयोगों के लिए कस्टम लंबाई में उपलब्ध है।
उत्पाद की पहचान
सिय्योन कोड: ZCM2122HIA1X
सियोन विवरण: एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर
उत्पाद का अवलोकन
एमटीपी कनेक्टर एक बहु-फाइबर पुश-ऑन कनेक्टर प्रकार है जिसे उच्च घनत्व वाले फाइबर ऑप्टिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।एमटीपी उच्च घनत्व फाइबर पूर्व कनेक्शन प्रणाली मुख्य रूप से डेटा केंद्र वातावरण में प्रयोग किया जाता है, फाइबर-टू-द-बिल्डिंग एप्लिकेशन, और 40G, 100G, और QSFP + प्रौद्योगिकियों का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन।
एमटीपी कनेक्टर प्रकारों को कोर संख्या, लिंग (पुरुष/महिला) और ध्रुवीयता (पीसी या एपीसी) के आधार पर आईईसी 61754-7 नियमों के अनुसार प्रतिष्ठित किया जाता है।
यह एमटीपी-एमटीपी 3.0 मिमी एलएसजेडएच फाइबर पैच कॉर्ड एमटीपी मॉड्यूल को एक स्थायी लिंक के रूप में एक साथ जोड़ता है, जो 10/40/100 जीबीपीएस तक की गति का समर्थन करता है। 12, 24, 48, 60, 72, 96,या 144 फाइबर, ये केबल डेटा सेंटर और अन्य उच्च फाइबर वातावरण में उच्च घनत्व वाले बैकबोन केबलिंग की तेजी से तैनाती की सुविधा प्रदान करते हैं।
12F MTP-MTP फाइबर पैच कॉर्ड विशेष रूप से 40G QSFP+ SR4, 40G QSFP+ CSR4, और 100G QSFP28 SR4 ऑप्टिक्स प्रत्यक्ष कनेक्शन के लिए डिज़ाइन किया गया है।
औद्योगिक मानक
एमपीओ एकल मोड
संदर्भः ईआईए/टीआईए-604-5
आवास विवरणः एसएम एपीसीः ग्रीन कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)
एमपीओ मल्टीमोड
संदर्भः ईआईए/टीआईए-604-5
आवास विवरणः OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट
OM3&OM4 पीसीः एक्वा कनेक्टर्स+काला बूट
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+काला बूट
- आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MPO) ((IEC 61300-3-34)
सिंगल मोड (एपीसी 8-डिग्री पॉलिश): मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (आदर्श); सुपर निम्न हानिः ≤0.35dB (अधिकतम), ≤0.20dB (आदर्श)
मल्टीमोड (पीसी फ्लैट पॉलिश): मानक हानिः ≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (LC/SC/FC/ST) ((IEC 61300-3-6)
एकल मोड (एपीसी 8 डिग्री पॉलिश): ≤0.3dB
मल्टीमोड (पीसी फ्लैट पॉलिश): ≤0.3dB
रिटर्न हानि (एमपीओ)
सिंगल मोड (एपीसी 8 डिग्री पॉलिश): ≥60dB
मल्टीमोड (पीसी फ्लैट पॉलिश): ≥25dB
अतिरिक्त विनिर्देश
- स्थायित्वः <0.3dB विशिष्ट परिवर्तन (200 युग्मन)
- विनिमेयताः ≤0.2dB
- सम्मिलन-पुल परीक्षणः 500 बार, आईएल<0.5dB
- तन्य शक्तिः > 70N
- प्लग-इन समयः >600
- ऑपरेटिंग तापमानः -40°C से +85°C
प्रमुख विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर समापन
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार पहचान के लिए रंग कोडित आवास
- उत्कृष्ट दोहराव और विनिमय क्षमता
आवेदन
12F MPO-LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा केंद्रों के लिए डिज़ाइन किए गए सीधे हार्नेस केबल। 10/40/100G उच्च घनत्व डेटा केंद्र अनुप्रयोगों के लिए अनुकूलित।
ओएमसी के सभी एमपीओ कनेक्टर्स सेन्को/निसीन/सुमितोमो से प्राप्त होते हैं। एमपीओ फाइबर पैच कॉर्ड असेंबली का उपयोग तीन प्राथमिक क्षेत्रों में किया जाता हैः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग संयंत्र
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (L) |
लंबाई सहिष्णुता (सेमी) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
संबंधित उत्पाद
ZCM1122HIA1: MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड
ZCM1152HIA1: MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड
ZCM1127HLA1: MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड
ZCM1157HLA1: MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड
ZCM1128HMA1: MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड
ZCM1158HMA1: MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड
पैकेजिंग और अनुकूलन
मानक पैकेजिंग में ओएमसी लेबलिंग और मार्किंग के साथ अच्छी तरह से संरक्षित फाइबर ऑप्टिक केबल शामिल हैं। उपलब्ध कार्टन आकारः 34×22×15 सेमी, 44×34×24 सेमी, 54×39×34 सेमी। अनुरोध पर अनुकूलित पैकेजिंग उपलब्ध है।
उपलब्ध OEM/ODM सेवाएं जिनमें शामिल हैंः
- कस्टम केबल रंग, मुद्रण और जैकेट सामग्री
- OEM लेबलिंग, पहचान रिंग और केबल लेबल
