सहनशीलता: | <0.3dB विशिष्ट परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
तन्यता ताकत: | > 70 एन | प्लग-इन समय: | > 600 |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस |
सिय्योन कोड | सिय्योन विवरण | |||||||

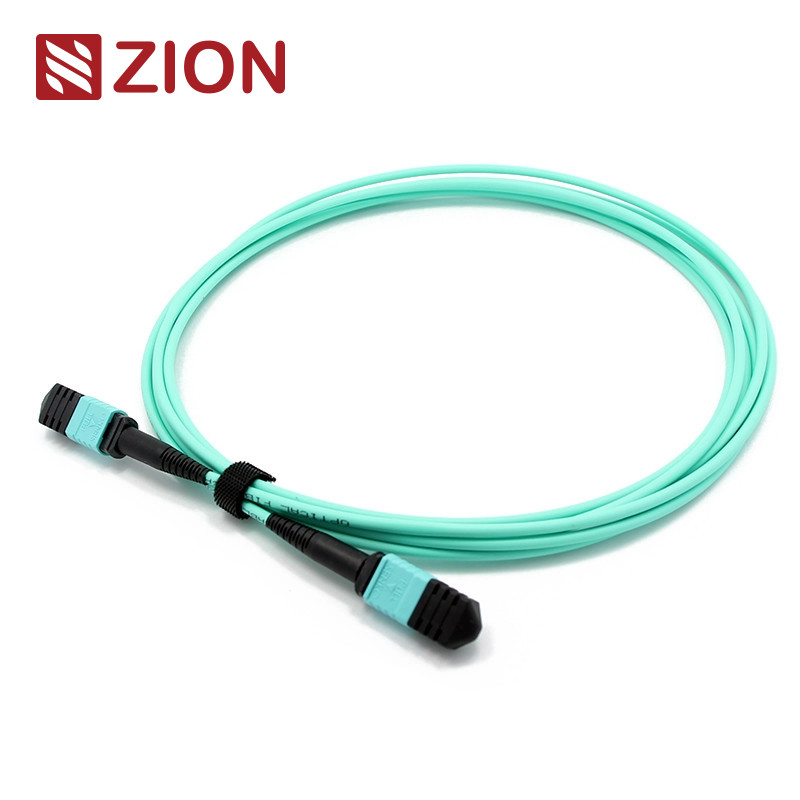

ZCM2127HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | |||||||
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MTP (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग, और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+। | ||||||||
MTP कनेक्टर प्रकार IEC 61754-7 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)। | ||||||||
MTP-MTP 3.0mm LSZH फाइबर पैच कॉर्ड।एमटीपी फाइबर पैच कॉर्ड केबल दोनों सिरों पर एमटीपी कनेक्टर के साथ समाप्त हो गया है।एमटीपी फाइबर पैच कॉर्ड एमटीपी मॉड्यूल को एक स्थायी लिंक के रूप में एक साथ जोड़ता है।फाइबर पैच कॉर्ड 12, 24, 48,60,72, 96,144 फाइबर के साथ उपलब्ध है।समर्थन गति 10/40/100Gbps डेटा सेंटर समाधान तक।वे आम तौर पर कैसेट, पैनल या बीहड़ एमटीपी फैन-आउट को आपस में जोड़ने के लिए और डेटा केंद्रों और अन्य उच्च फाइबर वातावरण में उच्च-घनत्व बैकबोन केबलिंग की तेजी से तैनाती की सुविधा के लिए अपनाए जाते हैं।इसके अलावा, पैच पैनल में कनेक्टर शैली को बदलने के बाद एमटीपी भी अधिक लचीलापन और सुविधा प्रदान करता है।केबल ट्रंक पर कनेक्टर को बदलने के बजाय, पैच पैनल के क्रॉसकनेक्ट साइड पर नई कनेक्टर शैली के साथ बस एक नया कैसेट स्थापित करें। | ||||||||
12F MTP-MTP पैच केबल/ट्रंक केबल को 40G QSFP+ SR4, 40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है। |
कनेक्टर्स का औद्योगिक मानक:
योजक | संदर्भ | आवास विवरण | ||||||
एमटीपी सिंगलमोड | ईआईए/टीआईए-604-5 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MTP) |
||||||
एमटीपी मल्टीमोड | ईआईए/टीआईए-604-5 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (मानक हानि MTP) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमटीपी) OM3&OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि MTP) |
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमटीपी) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमटीपी) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
तन्यता ताकत | > 70 एन | |||||||
प्लग-इन समय | > 600 | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ: | ||||||||
कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
दोहराने योग्यता और विनिमेयता में अच्छा है |
आवेदन पत्र: | ||||||||
OMC के सभी MTP कनेक्टर्स Senko/Nissin/Sumitomo से हैं।एमटीपी पैच कॉर्ड एक प्रकार की उच्च घनत्व वाली केबल असेंबली है जो आमतौर पर तीन क्षेत्रों में उपयोग की जाती है। | ||||||||
उच्च घने डिग्री पर्यावरण के साथ डाटा सेंटर आवेदन | ||||||||
भवन के लिए ऑप्टिकल फाइबर | ||||||||
फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग। |
नामकरण नियम और आदेश की पुष्टि जानकारी:
सेनको एमटीपी के लिए पुश पुल टैब
एमटीपी-एमटीपी 12एफ ट्रंक केबल आरेखण।
कुल लंबाई (एल) (एम) | सहिष्णुता की लंबाई (सेमी) | |||||||
0<एल<1 | +5/-0 | |||||||
1<एल<10 | +10/-0 | |||||||
10<एल<40 | +15/-0 | |||||||
40<एल | '+0.5% x एल/-0 |
तीन कनेक्शन विधियाँ सही MTP/MTP ध्रुवीयता बनाए रखने में मदद करती हैं
1. ध्रुवीयता एक कनेक्शन
ध्रुवीयता एक एमटीपी केबल एक कुंजी अप, कुंजी डाउन डिज़ाइन का उपयोग करती है।इसलिए, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, एक की स्थिति 1 कनेक्टर दूसरे कनेक्टर की स्थिति 1 के अनुरूप है।कोई पोलरिटी फ्लिप नहीं है।इसलिए, जब हम कनेक्शन के लिए पोलरिटी ए एमटीपी केबल का उपयोग करते हैं, तो हमें एक छोर पर एबी डुप्लेक्स पैच केबल और दूसरे छोर पर एए डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूंकि इस लिंक में, Rx1 को Tx1 से कनेक्ट होना चाहिए।यदि हम AA डुप्लेक्स पैच केबल का उपयोग नहीं करते हैं, तो ध्रुवीयता A MTP केबल के डिज़ाइन सिद्धांत के अनुसार, फाइबर 1 फाइबर 1 को प्रेषित हो सकता है, अर्थात Rx1 Rx1 को प्रेषित हो सकता है, जिससे त्रुटियाँ हो सकती हैं। |
2. पोलारिटी बी कनेक्शन
पोलारिटी बी एमटीपी केबल एक की-अप, की-अप डिज़ाइन का उपयोग करते हैं।इसलिए, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, एक कनेक्टर की स्थिति 1 दूसरे कनेक्टर की स्थिति 12 के अनुरूप है।इसलिए, जब हम कनेक्शन के लिए पोलरिटी बी एमटीपी केबल का उपयोग करते हैं, तो हमें दोनों सिरों पर एबी डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूंकि की अप टू की अप डिजाइन पोलरिटी को फ्लिप करने में मदद करता है, जो फाइबर 1 को फाइबर 12 में ट्रांसमिट करता है, यानी Rx1 Tx1 को ट्रांसमिट करता है। |
3. पोलारिटी सी कनेक्शन
ध्रुवीयता A MTP केबलों की तरह, ध्रुवीयता C MTP केबल भी एक कुंजी अप, कुंजी डाउन डिज़ाइन का उपयोग करती हैं।हालाँकि, केबल के भीतर, एक फाइबर क्रॉस डिज़ाइन होता है, जो एक कनेक्टर की स्थिति 1 को स्थिति 2 के अनुरूप बनाता है एक अन्य कनेक्टर।जैसा कि नीचे दिए गए चित्र में दिखाया गया है, जब हम कनेक्शन के लिए पोलरिटी C MTP केबल का उपयोग करते हैं, तो हमें दोनों सिरों पर AB डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूँकि क्रॉस फाइबर डिज़ाइन ध्रुवता को पलटने में मदद करता है, जो फाइबर 1 को फाइबर 2 में संचारित करता है, यानी Rx1 Tx1 को प्रसारित करता है। |
नोट: ध्रुवीयता प्रकार निम्नलिखित नामकरण नियमों में है-ध्रुवीयता A;ध्रुवीयता B;ध्रुवीयता C
सिय्योन कम्युनिकेशन की हॉट ट्रंक केबल
सिय्योन कोड | सिय्योन विवरण | |||||||
7236001 | ZCM1122HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236002 | ZCM1152HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236003 | ZCM1127HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236004 | ZCM1157HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236005 | ZCM1128HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236006 | ZCM1158HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236007 | ZCM2122HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236008 | ZCM2152HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236009 | ZCM2127HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236010 | ZCM2157HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236011 | ZCM2128HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236012 | ZCM2158HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर |
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
