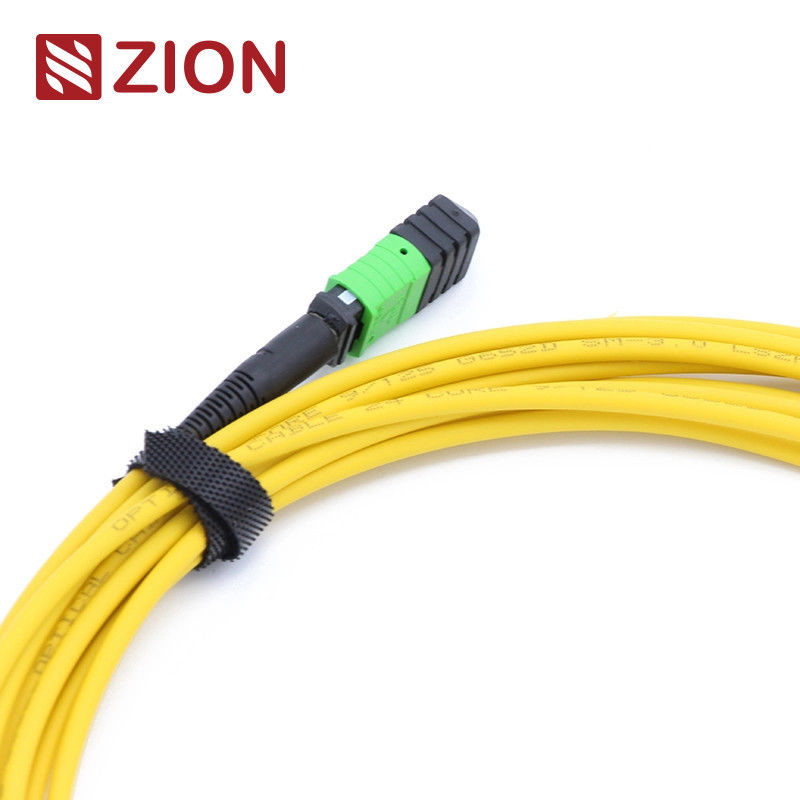

12 फाइबर एमटीपी फीमेल से एमटीपी फीमेल पैच कॉर्ड
सिंगलमोड 3.0mm LSZH फाइबर ऑप्टिक पैच कॉर्ड उच्च-घनत्व डेटा सेंटर अनुप्रयोगों और 40G/100G नेटवर्किंग समाधानों के लिए डिज़ाइन किया गया है।
वस्तु की पहचान करना
सिय्योन कोड:ZCM2122HIA1X
विवरण:एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर
उत्पाद अवलोकन
एमटीपी कनेक्टर एक मल्टी-फाइबर पुश-ऑन कनेक्टर प्रकार है जिसे उच्च-घनत्व फाइबर ऑप्टिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह प्री-कनेक्शन सिस्टम मुख्य रूप से डेटा सेंटर, फाइबर-टू-द-बिल्डिंग परिनियोजन और 40G, 100G और QSFP+ प्रौद्योगिकियों का समर्थन करने वाले ऑप्टिकल ट्रांसीवर उपकरण के भीतर आंतरिक कनेक्शन में उपयोग किया जाता है।
एमटीपी कनेक्टर्स को आईईसी 61754-7 मानकों के अनुसार फाइबर गिनती, लिंग (पुरुष/महिला), और ध्रुवता (पीसी या एपीसी) द्वारा वर्गीकृत किया जाता है। हमारे एमटीपी-एमटीपी 3.0 मिमी एलएसजेडएच फाइबर पैच कॉर्ड में दोनों सिरों पर एमटीपी कनेक्टर हैं और यह 12, 24, 48, 60, 72, 96 और 144 फाइबर सहित विभिन्न फाइबर गिनती में उपलब्ध है।
प्रमुख अनुप्रयोग
विशेष रूप से उच्च-घनत्व डेटा सेंटर वातावरण में 40G QSFP+ SR4, 40G QSFP+ CSR4, और 100G QSFP28 SR4 ऑप्टिक्स सीधे कनेक्शन के लिए डिज़ाइन किया गया है।
औद्योगिक मानक एवं विशिष्टताएँ
कनेक्टर मानक
- एमपीओ सिंगलमोड संदर्भ: ईआईए/टीआईए-604-5
- एमपीओ सिंगलमोड हाउसिंग: एसएम एपीसी - ग्रीन कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमटीपी)
- एमपीओ सिंगलमोड हाउसिंग: एसएम एपीसी - पीला कनेक्टर + ब्लैक बूट (सुपर लो लॉस एमटीपी)
- एमपीओ मल्टीमोड संदर्भ: ईआईए/टीआईए-604-5
- IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5) के अनुरूप
- 10जी फाइबर चैनल अनुपालक
- 40जी और 100जी आईईईई 802.3 अनुपालक
ऑप्टिकल प्रदर्शन विशिष्टताएँ
सम्मिलन हानि (एमपीओ) सिंगलमोड एपीसी:
मानक: ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
सुपर लो: ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (एमपीओ) मल्टीमोड पीसी:
मानक: ≤0.6dB (अधिकतम), ≤0.50dB (सामान्य)
सुपर लो: ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
रिटर्न लॉस (एमपीओ) सिंगलमोड एपीसी:≥60dB
रिटर्न लॉस (एमपीओ) मल्टीमोड पीसी:≥25dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:≤0.2dB
इन्सर्ट-पुल टेस्ट:500 बार, आईएल <0.5 डीबी
तन्यता ताकत:>70एन
प्लग-इन चक्र:>600
परिचालन तापमान:-40°C से +85°C
प्रमुख विशेषताऐं
- कम प्रविष्टि हानि और उच्च रिटर्न हानि प्रदर्शन
- 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ एमटी-आधारित मल्टी-फाइबर कनेक्टर
- किफायती जन-समाप्ति समाधान
- कम हानि और मानक हानि सिंगलमोड और मल्टीमोड अनुप्रयोगों के लिए अनुकूलित
- ऊबड़-खाबड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्पों में उपलब्ध है
- आसान फाइबर प्रकार और पॉलिश प्रकार की पहचान के लिए रंग-कोडित आवास
- उत्कृष्ट पुनरावृत्ति और विनिमेयता
प्राथमिक अनुप्रयोग
12F MPO-LC/SC/FC/ST सीधे हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10/40/100G उच्च-घनत्व डेटा केंद्र वातावरण के लिए अनुकूलित।
- उच्च-घनत्व डेटा केंद्र वातावरण
- फाइबर-टू-द-बिल्डिंग परिनियोजन
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
उत्पाद दस्तावेज़ीकरण
नामकरण नियम एवं आदेश की पुष्टि
सेंको एमटीपी के लिए पुश पुल टैब
एमटीपी-एमटीपी 12एफ ट्रंक केबल ड्राइंग
केबल लंबाई सहनशीलता
| कुल लंबाई (एल) मीटर में |
लंबाई सहनशीलता सेमी में |
| 0 <एल <1 |
+5/-0 |
| 1 <एल <10 |
+10/-0 |
| 10 <एल <40 |
+15/-0 |
| 40 <एल |
+0.5% x एल/-0 |
एमटीपी पोलारिटी कनेक्शन के तरीके
तीन मानकीकृत कनेक्शन विधियां इष्टतम सिग्नल ट्रांसमिशन के लिए उचित एमटीपी/एमटीपी ध्रुवता सुनिश्चित करती हैं।
ध्रुवीयता एक कनेक्शन
कुंजी ऊपर, कुंजी नीचे डिजाइन फाइबर स्थिति संरेखण (स्थिति 1 से स्थिति 1) बनाए रखता है। एक छोर पर एबी डुप्लेक्स पैच केबल और दूसरे छोर पर एए डुप्लेक्स पैच केबल की आवश्यकता होती है।
ध्रुवीयता बी कनेक्शन
की-अप, पोलारिटी फ्लिप के साथ की-अप डिज़ाइन (स्थिति 1 से स्थिति 12)। दोनों सिरों पर एबी डुप्लेक्स पैच केबल की आवश्यकता है।
पोलारिटी सी कनेक्शन
आंतरिक फाइबर क्रॉस (स्थिति 1 से स्थिति 2) के साथ कुंजी ऊपर, कुंजी नीचे डिज़ाइन। दोनों सिरों पर एबी डुप्लेक्स पैच केबल की आवश्यकता है।
टिप्पणी:ध्रुवता प्रकार उत्पाद नामकरण नियमों में निर्दिष्ट है - ध्रुवीयता ए, ध्रुवीयता बी, या ध्रुवीयता सी।
संबंधित उत्पाद
7236001 ZCM1122HIA1:एमपीओ महिला से एमपीओ महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर
7236002 ZCM1152HIA1:एमपीओ महिला से एमपीओ महिला एसएम 3.0 मिमी एलएसजेडएच 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर
7236007 ZCM2122HIA1:एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 12 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर
7236008 ZCM2152HIA1:एमटीपी महिला से एमटीपी महिला एसएम 3.0 मिमी एलएसजेडएच 24 फाइबर एमटीपी पैच कॉर्ड कस्टम मीटर
पैकेजिंग सूचना
ओएमसी लेबलिंग और मार्किंग के साथ पेशेवर रूप से पैक किए गए फाइबर ऑप्टिक केबल। मानक कार्टन आकार में उपलब्ध: 34×22×15 सेमी, 44×34×24 सेमी, और 54×39×34 सेमी। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
OEM/ODM सेवाएँ
अनुकूलन विकल्पों में केबल रंग, प्रिंटिंग, जैकेट सामग्री, कनेक्टर रंग, OEM लेबलिंग, पहचान रिंग, केबल लेबल, बक्से और शिपिंग चिह्न शामिल हैं। विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न गुणवत्ता स्तरों में उपलब्ध है।
