उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | Zion communication OR OEM |
प्रमाणन: | MSHA, CE,CPR, RoHS |
मॉडल संख्या: | वीएचएफ लीकी फीडर केबल |
न्यूनतम आदेश मात्रा: | 10 किमी |
पैकेजिंग विवरण: | 500M, 1000M, लकड़ी के ड्रम, फूस |
प्रसव के समय: | आम तौर पर 15 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | 1000 किमी / माह |
आंतरिक कंडक्टर: | 2.31 ± 0.05 मिमी बेयर कॉपर | ढांकता हुआ: | 9.50 ± 0.20 मिमी फोमयुक्त पीई |
---|---|---|---|
शील्ड: | 16 x 0.60 मिमी नंगे तांबे के तार की चोटी | भीतरी जैकेट: | 13.00 ± 0.20 मिमी पीई ब्लैक |
बाहरी जैकेट: | 15.00 ± 0.20 मिमी एफआर-पीवीसी या एलएसजेडएच |

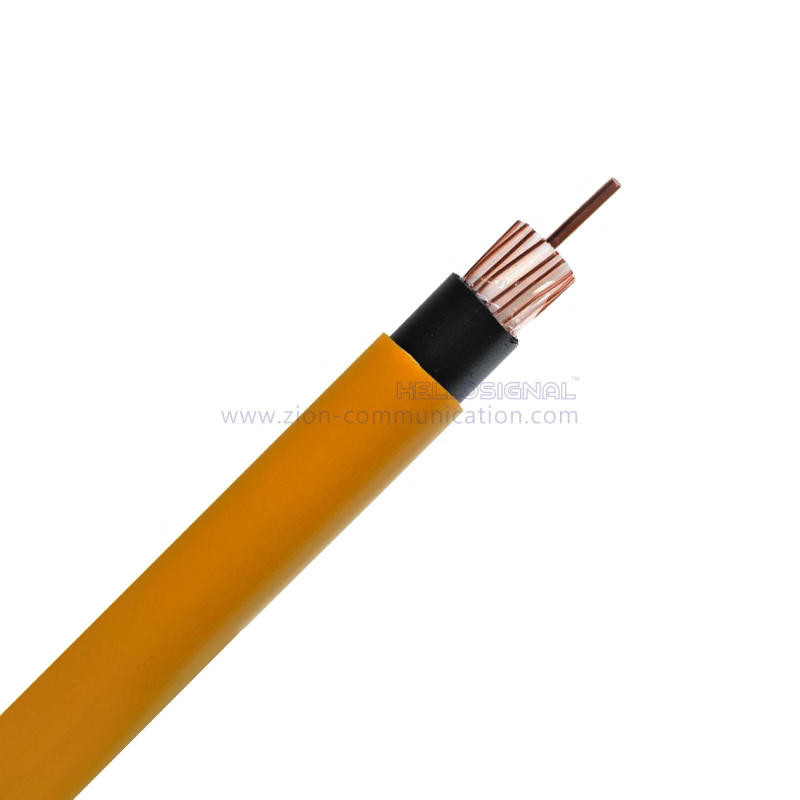

वीएचएफ लीकी फीडर केबल(NO.7100500) | ||
निर्माण पैरामीटर: | ||
आंतरिक कंडक्टर | 2.31 ± 0.05 मिमी बेयर कॉपर | |
ढांकता हुआ | 9.50 ± 0.20 मिमी फोमेड पीई | |
कवच | 16 x 0.60 मिमी बेयर कॉपर वायर ब्रैड | |
भीतरी जैकेट | 13.00 ± 0.20 मिमी पीई काला | |
बाहरी जैकेट | 15.00 ± 0.20 मिमी FR-PVC या LSZH | |
आवेदन पत्र | खान भूमिगत संचार प्रणाली में उपयोग के लिए | |
विद्युत विशेषतायें: | ||
आंतरिक कंडक्टर डीसी प्रतिरोध |
मैक्स।<4.1 Ω/km होगा | |
बाहरी कंडक्टर डीसी प्रतिरोध |
मैक्स।<3.9 Ω/km होगा | |
इन्सुलेशन प्रतिरोध | >10.4 Ω/किमी | |
समाई | 54 पीएफ/एम | |
मुक़ाबला | 75±3 Ω | |
आवृत्ति | 5 से 500 एमएचजेड | |
क्षीणन | ≤3.4dB/100m @ 85MHZ | |
≤4.2dB/100m @ 150MHZ | ||
≤4.8dB/100m @ 160MHZ | ||
≤6.2dB/100m @ 450MHZ | ||
क्रॉस सेक्शन:
|
||
यांत्रिक और पर्यावरणीय गुण: | ||
न्यूनतम मोड़ त्रिज्या | 150 मिमी | |
ऑपरेटिंग अस्थायी रेंज | -40℃से +70℃ | |
केबल डायमेंशन | 15.00 ± 0.20 मिमी FR-PVC या LSZH |
