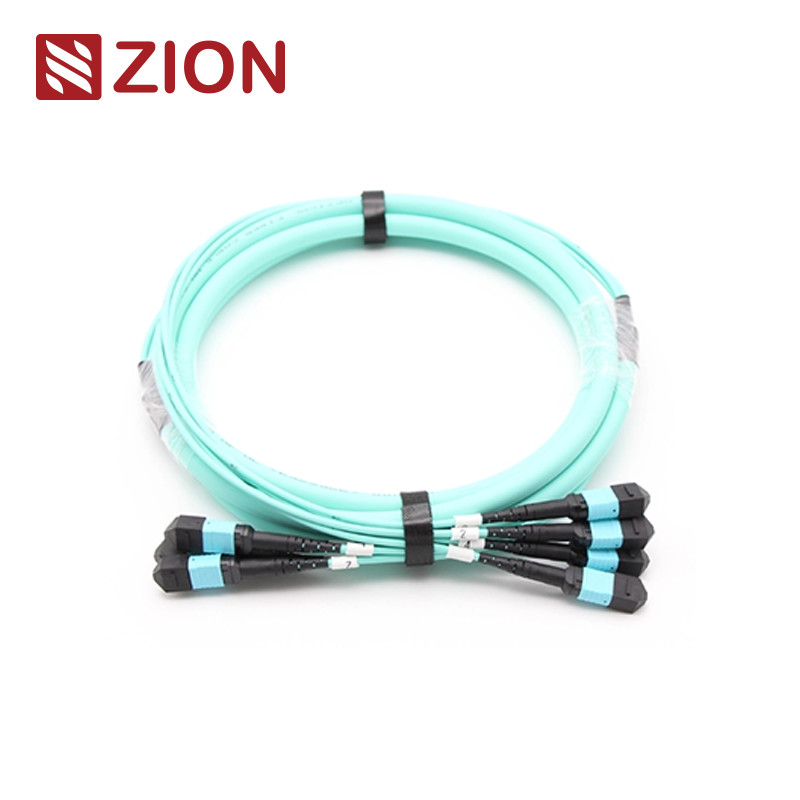

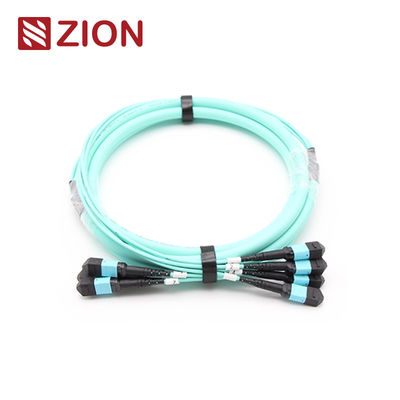

48F ((4x12) एमटीपी OM3 फाइबर ऑप्टिक ट्रंक केबल
उच्च घनत्व 48 फाइबर एमटीपी OM3 ट्रंक केबल डेटा केंद्र अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो 10G/40G/100G डेटा ट्रांसमिशन का समर्थन करता है।
सिय्योन कोडःZCM22C7HIAX
सिय्योन विवरणः(4*12) 48F एमटीपी OM3 फाइबर ऑप्टिक ट्रंक केबल
एमटीपी कनेक्टर एक बहु-फाइबर पुश-ऑन कनेक्टर प्रकार है जिसे उच्च घनत्व वाले वातावरण के लिए डिज़ाइन किया गया है। यह प्रणाली मुख्य रूप से डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों,और 40G का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन, 100जी और क्यूएसएफपी+ प्रौद्योगिकियां।
एमटीपी कनेक्टर प्रकारों को ईआईए/टीआईए-604-5 नियमों के अनुसार कोर संख्या, लिंग (पुरुष/महिला) और ध्रुवीयता (पीसी या एपीसी) के आधार पर वर्गीकृत किया जाता है।
उत्पाद का अवलोकन
24F-144F एमपीओ/एमटीपी ट्रंक केबल दोनों छोरों पर एमपीओ/एमटीपी कनेक्टरों के साथ समाप्त होते हैं, जो स्थायी लिंक के रूप में एमपीओ/एमटीपी मॉड्यूल को जोड़ते हैं। 12, 24, 48, 60, 72, 96 और 144 फाइबर कॉन्फ़िगरेशन में उपलब्ध है,ये केबल 10G/40G/100Gbps तक के डेटा सेंटर समाधानों की गति का समर्थन करते हैं.
कनेक्टर औद्योगिक मानक
एमटीपी एकल मोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:
एसएम एपीसीः हरे कनेक्टर + काले बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर + काला बूट (सुपर कम हानि एमटीपी)
एमटीपी मल्टीमोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:
OM1 और OM2 पीसीः बेज कनेक्टर + काला बूट (मानक हानि एमटीपी)
OM3 और OM4 पीसीः एक्वा कनेक्टर + काला बूट (मानक और सुपर कम हानि एमटीपी)
ओएम3 और ओएम4 पीसीः हेथर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी)
- आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40G और 100G IEEE 802.3 अनुरूप
ऑप्टिकल विनिर्देश
सम्मिलन हानि (एमटीपी) एकल मोड (एपीसी 8 डिग्री पॉलिश):
मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (एमटीपी) मल्टीमोड (पीसी फ्लैट पॉलिश):
मानक हानिः ≤0.6dB (अधिकतम), ≤0.50 (सामान्य)
अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि (एलसी/एससी/एफसी/एसटी) मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न लॉस (MTP) सिंगल मोड (APC 8-डिग्री पॉलिश):≥60dB
रिटर्न लॉस (एमटीपी) मल्टीमोड (पीसी फ्लैट पॉलिश):≥25dB
रिटर्न हानि (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
स्थायित्वः<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता:≤0.2dB
सम्मिलन-पुल परीक्षणः500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
प्लग-इन समयः>600
ऑपरेटिंग तापमान एकल मोड (एपीसी):-40°C से +85°C
प्रमुख विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
- आसान फाइबर प्रकार पहचान के लिए रंग कोडित आवास
- उत्कृष्ट दोहराव और विनिमय क्षमता
आवेदन
सभी ओएमसी एमटीपी कनेक्टर्स सेन्को/निसीन/सुमितोमो से प्राप्त होते हैं। एमटीपी फाइबर पैच केबल का उपयोग तीन प्राथमिक क्षेत्रों में किया जाता हैः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग संयंत्र
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
उत्पाद प्रलेखन
Senko MTP के लिए Pull Tab दबाएँ
केबल सामग्री और निर्माण
कनेक्टर और फाइबर चैनल
नोटः महिला कनेक्टरों को पुरुष कनेक्टर प्रकारों से कनेक्ट किया जाना चाहिए।
एमटीपी-एमटीपी 12 एफ ट्रंक केबल ड्राइंग
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (एल) (एम) |
लंबाई सहिष्णुता (सेमी) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
एमटीपी/एमपीओ ध्रुवीयता कनेक्शन विधियाँ
तीन कनेक्शन विधियाँ उचित एमटीपी/एमपीओ ध्रुवीयता सुनिश्चित करती हैं। चूंकि 24F-144F एमपीओ/एमटीपी ट्रंक केबल का यूनिट कनेक्टर 12F एमपीओ/एमटीपी है, इसलिए यह एकल 12F एमपीओ/एमटीपी ट्रंक केबल के समान ध्रुवीयता बनाए रखता है।
सामग्री विवरण
संबंधित उत्पाद
सिय्योन कम्युनिकेशन के लोकप्रिय एमपीओ/एमटीपी ट्रंक केबल:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM फाइबर ऑप्टिक ट्रंक केबल
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 फाइबर ऑप्टिक ट्रंक केबल
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM फाइबर ऑप्टिक ट्रंक केबल
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 फाइबर ऑप्टिक ट्रंक केबल
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 फाइबर ऑप्टिक ट्रंक केबल
पैकेजिंग
फाइबर ऑप्टिक केबलों को OMC लेबलिंग वाले सुरक्षात्मक कार्टन में पैक किया जाता है। मानक कार्टन आकारों में 34×22×15 सेमी, 44×34×24 सेमी, और 54×39×34 सेमी शामिल हैं। कार्टन का चयन मात्रा पर निर्भर करता है।अनुकूलित पैकेजिंग उपलब्ध.
OEM/ODM सेवाएं
अनुकूलन विकल्पों में शामिल हैंः
- केबल का रंग, मुद्रण और जैकेट सामग्री
- कनेक्टर रंग अनुकूलन
- OEM लेबलिंग, पहचान रिंग और केबल लेबल
- कस्टम बक्से और शिपिंग मार्क
- विभिन्न गुणवत्ता स्तर उपलब्ध
