सिय्योन कोड और विवरण
सिय्योन संहिता: ZCM21A58HAAX

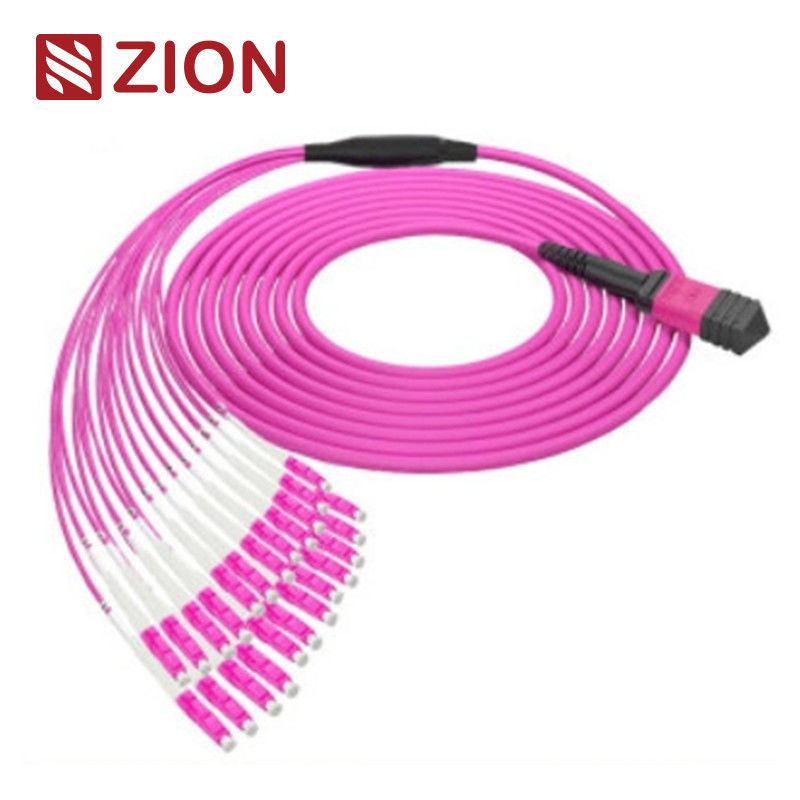

सिय्योन का वर्णन: 24F एमटीपी OM4 फाइबर ऑप्टिक एमटीपी-एलसी 2.0 मिमी सीधे हार्नेस केबल
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है। एमटीपी (मल्टी-फाइबर पुश ऑन) एक बहु-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च घनत्व वाले फाइबर पूर्व कनेक्शन प्रणाली का उपयोग वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च घनत्व वाले वातावरण में किया जाता है।, भवन में ऑप्टिकल फाइबर का अनुप्रयोग, और ऑप्टिकल ट्रांससीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोग जैसे ऑप्टिकल डिवाइस, 40G, 100G, QSFP +।
एमटीपी कनेक्टर प्रकारों को ईआईए/टीआईए-604-5 नियमों के अनुसार अलग किया जाता हैः कोर संख्या (सरणी संख्या), पुरुष सिर (पुरुष, महिला), ध्रुवीयता (पीसी या एपीसी) ।
24 कोर एमटीपी महिला से 12 एलसी डुप्लेक्स (( 12xLC यूनिबूट;24 एलसी सिम्प्लेक्स) 24 एफ एमटीपी-एलसी/एससी/एफसी/एसटी सीधे हार्नेस केबल दोनों छोरों पर एमटीपी और एलसी/एससी/एफसी/एसटी कनेक्टर के साथ समाप्त होते हैं।
24pcs(12pcs for LC uniboot;24 LC Simplex) फैनआउट केबलों को 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित किया गया है।यह विशेष रूप से डेटा केंद्रों में उच्च घनत्व फाइबर पैचिंग के लिए डिज़ाइन किया गया है जो अंतरिक्ष की बचत और केबल प्रबंधन समस्याओं को कम करने की आवश्यकता है.
24F एमटीपी-एलसी/एससी/एफसी/एसटी स्ट्रेट हार्नेस केबल 100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन,100GBASE-LR4 और उच्च घनत्व वाले डेटा सेंटर के लिए डिज़ाइन किए गए हैं।यह 10/40/100G उच्च घनत्व डेटा केंद्र अनुप्रयोगों के लिए अनुकूलित हैइस 24 फाइबर हार्नेस केबल का उपयोग एमटीपी एडाप्टर पैनल और एमटीपी ट्रंक में (12) एसएफपी+ को जोड़ने के लिए किया जाता है।
कनेक्टर ◊ औद्योगिक मानक
एमटीपी एकल मोडसंदर्भःईआईए/टीआईए-604-5
एमटीपी एकल मोडआवास का विवरण:एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)
एमटीपी मल्टीमोडसंदर्भःईआईए/टीआईए-604-5
एमटीपी मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि एमटीपी)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MTP)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
अन्य कनेक्टर √ औद्योगिक मानक
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973.
-
एफसीः ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी 61754-13 और जेआईएस सी 5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 और JIS C5973 आदि
-
E2000: IEC61754-15
उपलब्ध है
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MTP) ((IEC 61300-3-34)एकल मोड (एपीसी)8 डिग्री पॉलिश):मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि (MTP) (IEC 61300-3-34)मल्टीमोड (पीसी)फ्लैट पॉलिश):मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि (एमटीपी)एकल मोड (एपीसी)8 डिग्री पॉलिश):≥60dB(8 डिग्री की चमक)
रिटर्न हानि (एमटीपी)मल्टीमोड (पीसी)फ्लैट पॉलिश):≥25dB
रिटर्न हानि ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
रिटर्न हानि ((LC/SC/FC/ST):≥35dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता : ≤0.2dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
प्लग-इन समयः>600
परिचालन तापमानएकल मोड (एपीसी):-40°C से +85°C
विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध रंग कोडित आवास
- दोहराने और विनिमय में अच्छा
एमपीओ/एमटीपी पैच केबल/ट्रंक केबल के गुणों में आम तौर पर शामिल हैं
- उच्च गुणवत्ता वाले एमपीओ/एमटीपी पैच केबल/ट्रंक केबल कारखाने में पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक किए जाते हैं। ये रिपोर्ट दीर्घकालिक प्रलेखन और गुणवत्ता नियंत्रण के रूप में कार्य करती हैं।
- केबल वॉल्यूम में कमी
