सहनशीलता: | <0.3dBसामान्य परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
इन्सर्ट-पुल टेस्ट: | 600 गुना से ऊपर, आईएल <0.5dB | तन्यता ताकत: | > 70 एन |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस |
सिय्योन कोड | सिय्योन विवरण | |||||||

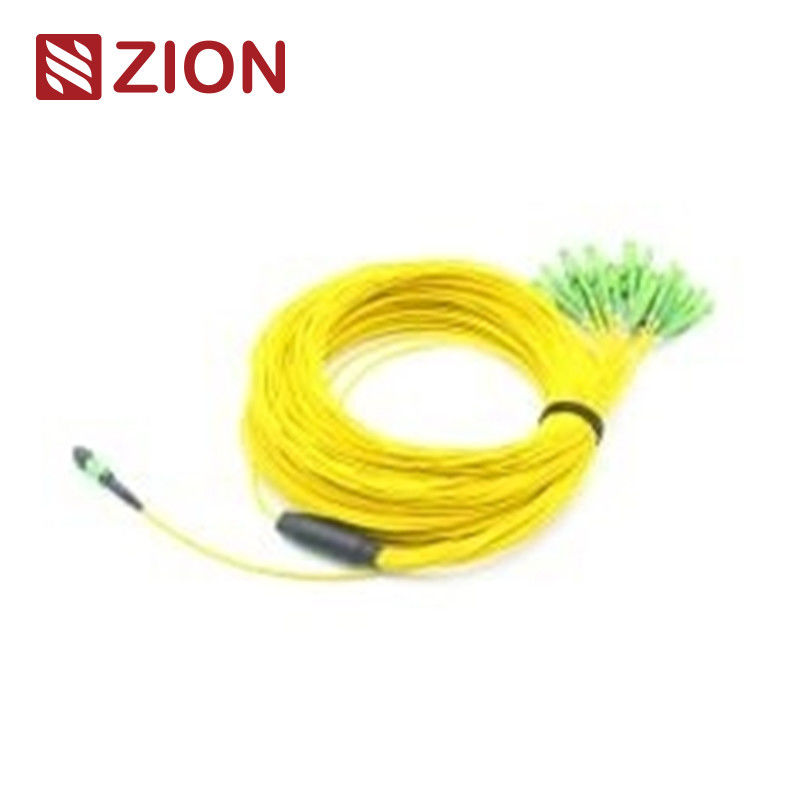

ZCM21A52HIAX | 24F MTP SM फाइबर ऑप्टिक MTP-LC 2.0mm स्ट्रेट हार्नेस केबल | |||||||
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MTP (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग, और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+। | ||||||||
MTP कनेक्टर प्रकार EIA/TIA-604-5 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)। | ||||||||
24 कोर MTP फीमेल से 12 LC डुप्लेक्स (12xLC यूनिबूट; 24 LC सिम्प्लेक्स) 24F MTP- LC/SC/FC/ST स्ट्रेट हार्नेस केबल दोनों सिरों पर MTP और LC/SC/FC/ST कनेक्टर के साथ टर्मिनेटेड हैं। 24 पीसी (एलसी यूनिबूट के लिए 12 पीसी; 24 एलसी सिम्प्लेक्स) फैनआउट केबल 40 जी क्यूएसएफपी + पीएलआर 4 से 10 जी एसएफपी + एलआर ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैं।समान लंबाई हो।यह विशेष रूप से डेटा केंद्रों में उच्च-घनत्व वाले फाइबर पैचिंग के लिए डिज़ाइन किया गया है, जिसमें जगह बचाने और केबल प्रबंधन की समस्याओं को कम करने की आवश्यकता होती है। |
||||||||
24F MTP- LC/SC/FC/ST स्ट्रेट हार्नेस केबल को 100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन, 100GBASE-LR4 और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है।इसे 10/40/100G उच्च-घनत्व डेटा केंद्र अनुप्रयोगों के लिए अनुकूलित किया गया है।इस 24 फाइबर हार्नेस केबल का उपयोग (12) SFP+ को MTP एडेप्टर पैनल और MTP ट्रंक में जोड़ने के लिए किया जाता है। |
कनेक्टर्स का औद्योगिक मानक:
योजक | संदर्भ | आवास विवरण | ||||||
एमटीपी सिंगलमोड | ईआईए/टीआईए-604-5 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MTP) |
||||||
एमटीपी मल्टीमोड | ईआईए/टीआईए-604-5 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (मानक हानि MTP) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमटीपी) OM3&OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि MTP) |
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
अन्य कनेक्टर्स का औद्योगिक मानक:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973। | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326।IEC61754-13 और JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326।IEC61754-2 और JIS C5973 आदि | ||||||||
E2000: IEC61754-15 |
के लिए उपलब्ध है
G657A1 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
G657A2/B2 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
G657B3 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
ओएम1 62.5/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
ओएम2 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
ओएम3 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
ओएम4 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
ओएम5 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमटीपी) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमटीपी) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
सहनशीलता | <0.3dB विशिष्ट परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
इन्सर्ट-पुल टेस्ट | 600 गुना से ऊपर, आईएल<0.5 डीबी | |||||||
तन्यता ताकत | > 70 एन | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ:
कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
दोहराने योग्यता और विनिमेयता में अच्छा है |
एमपीओ/एमटीपी पैच केबल/ट्रंक केबल की खूबियों में आम तौर पर शामिल हैं:
उच्च गुणवत्ता-एमपीओ/एमटीपी पैच केबल/ट्रंक केबल कारखाने में पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक किए जाते हैं।ये रिपोर्ट दीर्घकालिक प्रलेखन और गुणवत्ता नियंत्रण के रूप में कार्य करती हैं। | ||||||||
घटता हुआ केबल वॉल्यूम- एमपीओ/एमटीपी पैच केबल/ट्रंक केबल का व्यास बहुत छोटा होता है, जो केबल वॉल्यूम को कम करता है और डेटा केंद्रों में एयर कंडीशनिंग की स्थिति में सुधार करता है। | ||||||||
समय की बचत - विशेष प्लग एंड प्ले डिज़ाइन के साथ, MPO/MTP पैच केबल/ट्रंक केबल को शामिल किया जा सकता है और तुरंत प्लग इन किया जा सकता है। यह इंस्टॉलेशन समय को कम करने में बहुत मदद करता है। |
आवेदन पत्र:
24F MTP- LC/SC/FC/ST स्ट्रेट हार्नेस केबल को 100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन, 100GBASE-LR4 और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है।यह 10/40/100 जी उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है। यह 24 फाइबर दोहन केबल एमटीपी एडाप्टर पैनल और एमटीपी ट्रंक में (12) एसएफपी + को जोड़ने के लिए प्रयोग किया जाता है। | ||||||||
OMC के सभी MTP कनेक्टर्स Senko/Nissin/Sumitomo से हैं।एमटीपी फाइबर पैच कॉर्ड एक प्रकार की उच्च घनत्व वाली केबल असेंबली है जो आमतौर पर तीन क्षेत्रों में उपयोग की जाती है। | ||||||||
उच्च घने डिग्री पर्यावरण के साथ डाटा सेंटर आवेदन | ||||||||
भवन के लिए ऑप्टिकल फाइबर | ||||||||
फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग। |
नामकरण नियम और आदेश की पुष्टि जानकारी:
सिय्योन कम्युनिकेशन के हॉट एमटीपी-एलसी स्ट्रेट हार्नेस केबल्स
सिय्योन कोड | सिय्योन विवरण | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल |
योजक | फाइबर चैनल |
कनेक्शन के तीन तरीके सही एमपीओ/एमटीपी ध्रुवीयता बनाए रखने में मदद करते हैं
MTP -24 x LC सिम्पलेक्स स्ट्रक्चर-टाइप 1
एमटीपी -12 एक्स एलसी डुप्लेक्स संरचना-टाइप 2-टाइप ए
एमटीपी -12 एक्स एलसी डुप्लेक्स संरचना-टाइप 2-टाइप बी
एमटीपी -12 एक्स एलसी डुप्लेक्स संरचना-टाइप 2-टाइप सी
एमटीपी - एमटीपी के लिए पोलारिटी -12 x यूनीबूट एलसी स्ट्रक्चर-टाइप 3
सामग्री का विवरण
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
