सिय्योन कोड और विवरण
सिय्योन संहिता: ZCM21A12HIAX

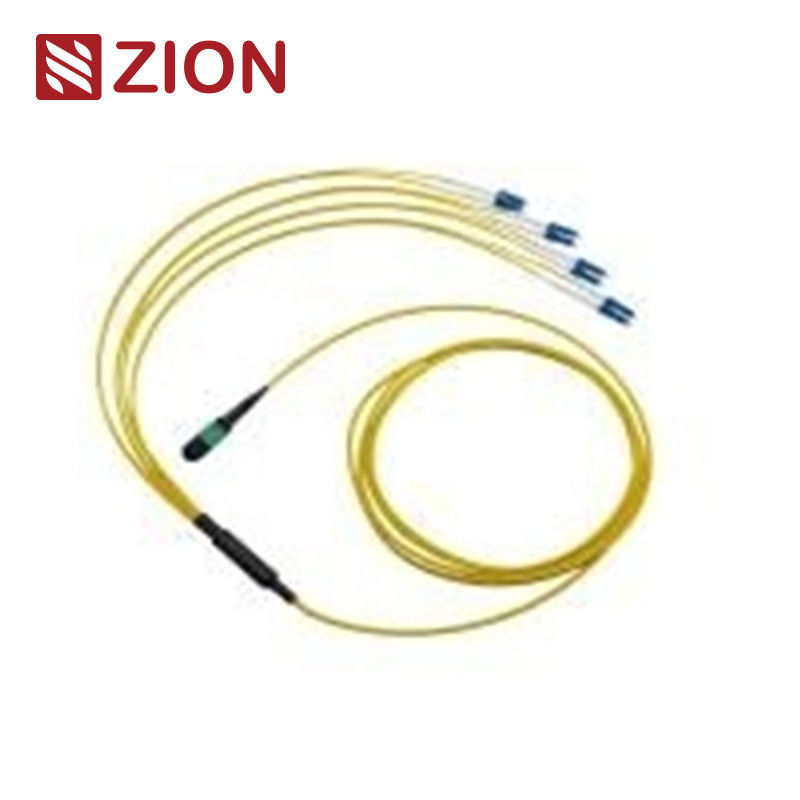

सिय्योन का वर्णन: 8F एमटीपी एसएम फाइबर ऑप्टिक एमटीपी-एलसी 2.0 मिमी सीधे हार्नेस केबल
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है। एमटीपी (मल्टी-फाइबर पुश ऑन) एक बहु-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च घनत्व वाले फाइबर पूर्व कनेक्शन प्रणाली का उपयोग वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च घनत्व वाले वातावरण में किया जाता है।, भवन में ऑप्टिकल फाइबर का अनुप्रयोग, और ऑप्टिकल ट्रांससीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोग जैसे ऑप्टिकल डिवाइस, 40G, 100G, QSFP +।
एमटीपी कनेक्टर प्रकारों को ईआईए/टीआईए-604-5 नियमों के अनुसार अलग किया जाता हैः कोर संख्या (सरणी संख्या), पुरुष सिर (पुरुष, महिला), ध्रुवीयता (पीसी या एपीसी) ।
8 कोर एमटीपी से डुप्लेक्स (( 4xLC uniboot); सिम्पलेक्स (4xLC) स्ट्रेट हार्नेस केबल असेंबली।
एमटीपी-एलसी/एससी/एफसी/एसटी सीधे हार्नेस केबलों को दोनों छोरों पर एमटीपी और एलसी/एससी/एफसी/एसटी कनेक्टर के साथ समाप्त किया जाता है। 8pcsDuplex (( 4xLC uniboot);सिम्पलेक्स (4xLC) फैनआउट केबल 40G QSFP+ PLR4 से 10G SFP+ LR ऑप्टिक्स डायरेक्ट कनेक्शन और उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैंयह विशेष रूप से डेटा केंद्रों में उच्च घनत्व वाले फाइबर पैचिंग के लिए डिज़ाइन किया गया है जिन्हें स्थान की बचत और केबल प्रबंधन की समस्याओं को कम करने की आवश्यकता है।
एसएम 8 एफ एमटीपी-एलसी/एससी/एफसी/एसटी सीधे हार्नेस केबल 40 जी क्यूएसएफपी+ पीएलआर4 से 10 जी एसएफपी+ एलआर ऑप्टिक्स प्रत्यक्ष कनेक्शन और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित हैं।इस 8 फाइबर हार्नेस केबल का उपयोग QSFP+ से (4) SFP+ पोर्ट के बीच सीधे कनेक्शन के लिए किया जाता है जिसमें कोई पैच पैनल या बीच के मध्यवर्ती ट्रंक नहीं होते हैं.
कनेक्टर ◊ औद्योगिक मानक
एमपीओ एकल मोडसंदर्भःईआईए/टीआईए-604-5
एमपीओ एकल मोडआवास का विवरण:एसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)
एमपीओ मल्टीमोडसंदर्भःईआईए/टीआईए-604-5
एमपीओ मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि एमटीपी)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MTP)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि एमटीपी)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
अन्य कनेक्टर √ औद्योगिक मानक
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973.
- एफसीः ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी 61754-13 और जेआईएस सी 5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 और JIS C5973 आदि
- E2000: IEC61754-15
उपलब्ध है
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
ऑप्टिकल विनिर्देश
सम्मिलन हानि (MPO) ((IEC 61300-3-34)एकल मोड (एपीसी)8 डिग्री पॉलिश):मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((MPO)) ((IEC 61300-3-34)मल्टीमोड (पीसी)फ्लैट पॉलिश):मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (सामान्य); सुपर कम हानि:≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)एकल मोड (एपीसी 8 डिग्री पॉलिश):≤0.3dB
सम्मिलन हानि ((LC/SC/FC/ST)) ((IEC 61300-3-6)मल्टीमोड (पीसी फ्लैट पॉलिश):≤0.3dB
रिटर्न हानि (एमपीओ)एकल मोड (एपीसी)8 डिग्री पॉलिश):≥60dB(8 डिग्री की चमक)
रिटर्न हानि (एमपीओ)मल्टीमोड (पीसी)फ्लैट पॉलिश):≥25dB
रिटर्न हानि ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
रिटर्न हानि ((LC/SC/FC/ST):≥35dB
स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 संभोग)
विनिमेयता : ≤0.2dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
तन्य शक्तिः> 70N
प्लग-इन समयः>600
परिचालन तापमानएकल मोड (एपीसी):-40°C से +85°C
विशेषताएं
- कम सम्मिलन हानि, उच्च प्रतिफल हानि
- एमटी आधारित मल्टी फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर के समापन और इकट्ठा
- फाइबर के सामूहिक समापन के लिए आर्थिक समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रग्गीकृत गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
- फाइबर प्रकार, पॉलिश प्रकार और/या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध रंग कोडित आवास
- दोहराने और विनिमय में अच्छा
आवेदन
12F MPO- LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा सेंटर के लिए डिज़ाइन किए गए हैं। यह 10/40/100G उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है।
ओएमसी के सभी एमपीओ कनेक्टर सेन्को/निसीन/सुमितोमो के हैं। एमपीओ फाइबर पैच कॉर्ड एक प्रकार का उच्च घनत्व वाला केबल असेंबली है जिसका आमतौर पर तीन क्षेत्रों में उपयोग किया जाता है।
- उच्च घनत्व स्तर के वातावरण के साथ डेटा केंद्र अनुप्रयोग
- इमारत के लिए ऑप्टिकल फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।
मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।
