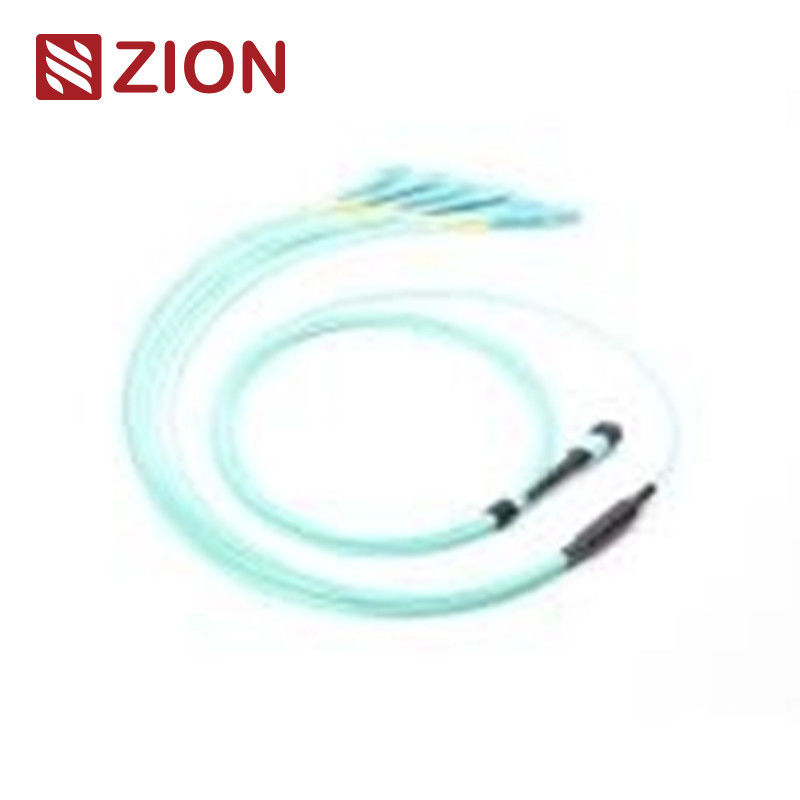

12 फाइबर MPO से LC OM3 फाइबर ऑप्टिक MPO-LC 2.0mm स्ट्रेट हार्नेस केबल

सिय्योन कोड और विवरण

सिय्योन कोड: ZCM11A27HAAX

विवरण:

दZCM11A27HAAXहै12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल, विशेष रूप से उच्च घनत्व डेटा के लिए डिज़ाइन किया गया

केंद्र अनुप्रयोग, फाइबर ऑप्टिक बिल्डिंग कनेक्शन, और ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन (जैसे, 40G, 100G QSFP +) ।

प्रमुख विशेषताएं:

• एमपीओ (मल्टी-फाइबर पुश ऑन)कनेक्टर: एक उच्च घनत्व वाले फाइबर ऑप्टिक कनेक्टर का उपयोग आमतौर पर डेटा केंद्रों और फाइबर ऑप्टिक नेटवर्क में किया जाता है।
• फाइबर विन्यास: 12 फाइबर एमपीओ से लेकर 6 एलसी डुप्लेक्स (6xLC यूनिबूट; 12 एलसी सिम्पलेक्स) फैनआउट केबल।
• प्रदर्शन: के लिए अनुकूलित40G QSFP+ PLR4 से 10G SFP+ LRप्रत्यक्ष कनेक्शन, कम से कम केबलिंग के साथ कुशल डेटा संचरण की अनुमति देता है और उच्च घनत्व वाले वातावरण में अव्यवस्था को कम करता है।
• केबल डिजाइन: डाटा सेंटरों में स्थान की बचत और केबल प्रबंधन को आसान बनाने के लिए तैयार की गई सीधी हार्नेस केबलें।
• आवेदन: 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और 10/40/100G उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए आदर्श।

कनेक्टर्स का औद्योगिक मानक:

• एमपीओ एकल मोड: आईईसी 61754-7 (एसएम एपीसीः ग्रीन कनेक्टर्स + ब्लैक बूट फॉर स्टैंडर्ड लॉस एमपीओ, एसएम एपीसीः येलो कनेक्टर्स + ब्लैक बूट फॉर सुपर लो लॉस एमपीओ)
• एमपीओ मल्टीमोड: आईईसी 61754-7 (ओएम1 और ओएम2 पीसीः मानक हानि एमपीओ के लिए बेज कनेक्टर्स + ब्लैक बूट, ओएम3 और ओएम4 पीसीः एक्वा कनेक्टर्स + ब्लैक बूट)
• अन्य कनेक्टर: SC, LC, FC, ST और E2000, सभी अपने संबंधित औद्योगिक मानकों को पूरा करते हैं (जैसे, TIA/EIA, FOCIS3, GR-326).

ऑप्टिकल विनिर्देशः

• सम्मिलन हानि (MPO):
  • मानक हानिः ≤0.75dB (अधिकतम), ≤0.50dB (सामान्य)
  • अति कम हानिः ≤0.35dB (अधिकतम), ≤0.20dB (सामान्य)
• सम्मिलन हानि (LC/SC/FC/ST): ≤0.3dB
• रिटर्न हानि (एमपीओ): ≥60dB (एपीसी 8-डिग्री पॉलिशिंग के साथ सिंगलमोड के लिए)
• रिटर्न हानि (LC/SC/FC/ST): एपीसी ≥60dB, यूपीसी ≥50dB
• स्थायित्व: <0.3dB 200 युग्मनों के बाद विशिष्ट परिवर्तन, 500 इन्सर्ट-ट्रैक चक्र IL <0.5dB के साथ
• तन्य शक्ति: > 70N
• परिचालन तापमान: -40°C से +85°C तक

विशेषताएं:

• कम सम्मिलन हानि: सिग्नल की न्यूनतम गिरावट सुनिश्चित करता है।
• उच्च रिटर्न हानिप्रतिबिंबों को कम करके उच्च प्रदर्शन प्रदान करता है।
• एमटी-आधारित मल्टी-फाइबर कनेक्टर: द्रव्यमान समाप्त करने के लिए 4, 8, 12 और 24 फाइबर कॉन्फ़िगरेशन में उपलब्ध है।
• कठोर केबल विकल्प: गोल, अंडाकार और नंगे रिबन केबल में उपलब्ध हैं, जो उच्च घनत्व वाले वातावरण को संभालने के लिए डिज़ाइन किए गए हैं।
• रंग कोडित आवास: फाइबर प्रकार, पॉलिश प्रकार और कनेक्टर ग्रेड में अंतर करने के लिए उपलब्ध है।
• दोहराव और विनिमय: विश्वसनीय और लगातार प्रदर्शन।

एमटीपी/एमपीओ पैच केबलों के गुणः

• उच्च गुणवत्ता: गुणवत्ता आश्वासन के लिए कारखाने से पूर्व-समाप्त, परीक्षण और परीक्षण रिपोर्ट के साथ पैक किया गया।
• स्थान की बचत: छोटे व्यास केबलों की मात्रा को कम करते हैं और डाटा सेंटरों में एयर कंडीशनिंग में सुधार करते हैं।
• समय की बचत: प्लग-एंड-प्ले डिजाइन तत्काल उपयोग की अनुमति देकर स्थापना समय को कम करता है।

अनुप्रयोग:

• डाटा सेंटर: उच्च घनत्व फाइबर पैचिंग के लिए अनुकूलित, QSFP + और SFP + बंदरगाहों जैसे उच्च गति वाले उपकरणों के बीच तेजी से और कुशल कनेक्शन को सक्षम करता है।
• भवन में ऑप्टिकल फाइबर: भवन-से-भवन कनेक्शन के लिए फाइबर तैनाती का समर्थन करता है।
• आंतरिक उपकरण कनेक्शन: नेटवर्क उपकरण में आंतरिक कनेक्शन के लिए ऑप्टिकल उपकरणों के भीतर प्रयोग किया जाता है।

नामकरण नियम और आदेश की पुष्टि की जानकारी:

सिय्योन कम्युनिकेशन के हॉट एमपीओ-एलसी सीधी हार्नेस केबल

• 7236037 ZCM11A12HIAX: : 8F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236038 ZCM11A22HIAX: : 12F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236039 ZCM11A52HIAX: : 24F एमपीओ एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधे हार्नेस केबल

• 7236046 ZCM21A12HIAX: : 8F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236047 ZCM21A22HIAX: : 12F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236048 ZCM21A52HIAX: : 24F एमटीपी एसएम फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधी हार्नेस केबल

• 7236049 ZCM21A17HAAX: : 8F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236050 ZCM21A27HAAX: : 12F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236051 ZCM21A57HAAX: : 24F एमटीपी OM3 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236052 ZCM21A18HMAX: : 8F एमटीपी OM4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 फाइबर ऑप्टिक MPO-LC 2.0 मिमी सीधी हार्नेस केबल

• 7236054 ZCM21A58HMAX: : 24F एमटीपी OM4 फाइबर ऑप्टिक एमपीओ-एलसी 2.0 मिमी सीधे हार्नेस केबल

कनेक्टर फाइबर चैनल

तीन कनेक्शन विधियाँ सही एमटीपी/एमपीओ ध्रुवीयता बनाए रखने में मदद करती हैं

एमपीओ 12 x एलसी सिम्पलेक्स संरचना-प्रकार 1

एमपीओ ¥6 x एलसी डुप्लेक्स संरचना-प्रकार 2-प्रकार ए

एमपीओ ¥6 x एलसी डुप्लेक्स संरचना-प्रकार 2-प्रकार बी

एमपीओ के लिए ध्रुवीयता 6 x यूनिबूट एलसी संरचना-प्रकार 3

सामग्री का विवरण

पैकेजिंग

इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।

मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।

पैकिंग अनुकूलित की जा सकती है।

आपके लिए OEM/ODM सेवा

• केबल का रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
• ओईएम लेबल, पहचान रिंग, केबल के लेबल,बक्सा, शिपिंग चिह्न
• अलग-अलग गुणवत्ता स्तर
