| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50PCS |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| Durability: | <0.3dBtypical change, 200 matings | Interchangeability: | ≤0.2dB |
|---|---|---|---|
| Tensile strength: | >70N | Insert-pull Test: | Above 600 times, IL＜0.5dB |
| Operating Temperature (℃）: | -40 to + 85°C | ||
| हाई लाइट: | एलसी फाइबर केबल के लिए 24 फाइबर एमपीओ,एलसी केबल के लिए 0.9 मिमी एमटीपी बाहर फैन |
||
12F MPO(MTP)-MPO(MTP) फाइबर पैच कॉर्ड 40G QSFP+ SR4 के लिए डिज़ाइन किया गया है
40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन और हाई-डेंसिटी डेटा सेंटर
| सिय्योन कोड | सिय्योन विवरण | |||||||

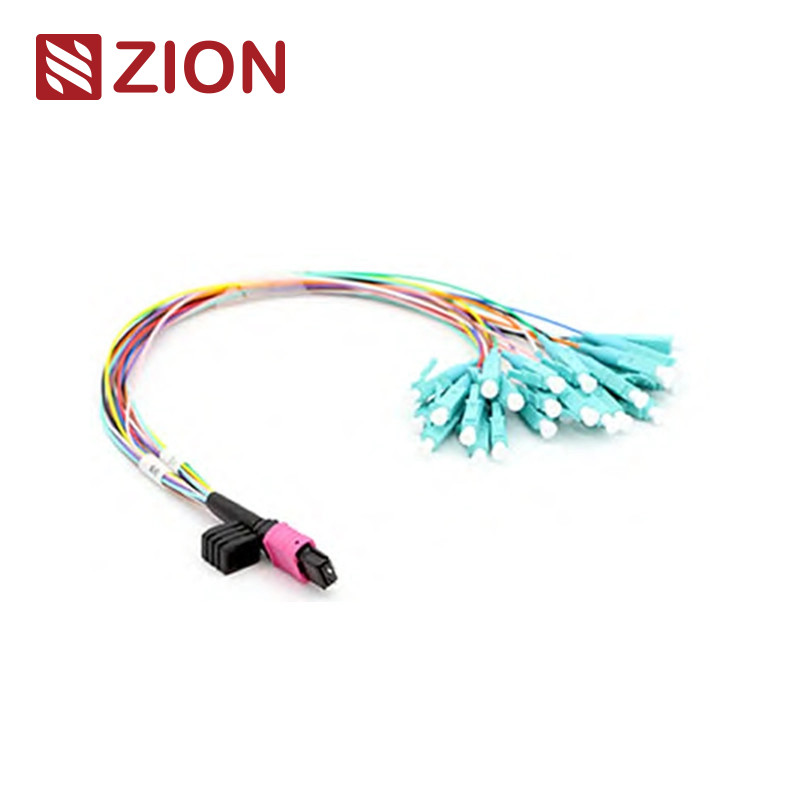

| ZCM26157X | 24F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | |||||||
| एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MTP (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग, और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+। | ||||||||
| MTP कनेक्टर प्रकार IEC 61754-7 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)। | ||||||||
| 24F MTP- LC/SC/FC/ST फैनआउट 0.9mm केबल को 100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन, 100GBASE-LR4 और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है।यह 10/40/100G उच्च घनत्व के लिए अनुकूलित है डाटा सेंटर अनुप्रयोगों।इस 24 फाइबर हार्नेस केबल का उपयोग (12) SFP+ को MTP एडेप्टर पैनल और MTP ट्रंक में जोड़ने के लिए किया जाता है। |
||||||||
| MTP (पुरुष) -LC/SC/FC/ST फैन-आउट 0.9mm 30cm पैच केबल MTP-LC LGX मॉड्यूल कैसेट के लिए डिज़ाइन किए गए हैं, प्रत्येक छोर पर MTP और LC/SC/FC/ST कनेक्टर के साथ समाप्त होते हैं।यह विशेष रूप से डेटा केंद्रों में उच्च-घनत्व वाले फाइबर पैचिंग के लिए डिज़ाइन किया गया है, जिसमें जगह बचाने और केबल प्रबंधन की समस्याओं को कम करने की आवश्यकता होती है। | ||||||||
कनेक्टर्स का औद्योगिक मानक:
| योजक | संदर्भ | आवास विवरण | ||||||
| एमटीपी सिंगलमोड | ईआईए/टीआईए-604-5 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MTP) |
||||||
| एमटीपी मल्टीमोड | ईआईए/टीआईए-604-5 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (मानक हानि MTP) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमटीपी) OM3&OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि MTP) |
||||||
| IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
| 10G फाइबर चैनल के अनुरूप | ||||||||
| 40जी और 100जी आईईईई 802.3 |
अन्य कनेक्टर्स का औद्योगिक मानक:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973। | ||||||||
| FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326।IEC61754-13 और JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326।IEC61754-2 और JIS C5973 आदि | ||||||||
| E2000: IEC61754-15 |
के लिए उपलब्ध है
| G657A1 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| G657A2/B2 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| G657B3 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| ओएम1 62.5/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| ओएम2 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| ओएम3 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| ओएम4 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 | ||||||||
| ओएम5 50/125 एमटीपी-एलसी, एमटीपी-एससी,एमटीपी-एफसी,एमटीपी-अनुसूचित जाति,एमटीपी-अनुसूचित जनजाति,एमटीपी-E2000 |
ऑप्टिकल निर्दिष्टीकरण:
| विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
| सम्मिलन हानि (एमटीपी) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
| सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
| रिटर्न लॉस (एमटीपी) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
| रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
| सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
| परस्पर | ≤0.2dB | |||||||
| तन्यता ताकत | > 70 एन | |||||||
| इन्सर्ट-पुल टेस्ट | 600 गुना से ऊपर, आईएल<0.5 डीबी | |||||||
| ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C | |||||||
विशेषताएँ:
| कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
| एमटी आधारित मल्टी-फाइबर कनेक्टर, 8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
| फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
| कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
| बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
| रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
| दोहराने योग्यता और विनिमेयता में अच्छा है |
आवेदन पत्र:
| OMC के सभी MTP कनेक्टर्स Senko/Nissin/Sumitomo से हैं।MTP- LC/SC/FC/ST फैनआउट 0.9mm केबल एक तरह की हाई डेंसिटी केबल असेंबली है जो आमतौर पर तीन क्षेत्रों में उपयोग की जाती है। | ||||||||
| उच्च घने डिग्री पर्यावरण के साथ डाटा सेंटर आवेदन | ||||||||
| भवन के लिए ऑप्टिकल फाइबर | ||||||||
| फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग। |
सिय्योन कम्युनिकेशन का हॉट एमपीओ-एलसी फैनआउट 0.9 एमएम केबल
| सिय्योन कोड | सिय्योन विवरण | |||||||
| 7236031 | ZCM16117X | 8F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
| 7236032 | ZCM16127X | 12F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
| 7236033 | ZCM16157X | 24F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
| 7236034 | ZCM26117X | 8F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
| 7236035 | ZCM26127X | 12F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
| 7236036 | ZCM26157X | 24F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
नामकरण नियम और आदेश की पुष्टि जानकारी:
| योजक | फाइबर चैनल | |||||||
सामग्री का विवरण
पैकेजिंग
| यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
| 1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
| 2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
| 3. विभिन्न गुणवत्ता स्तर। |
