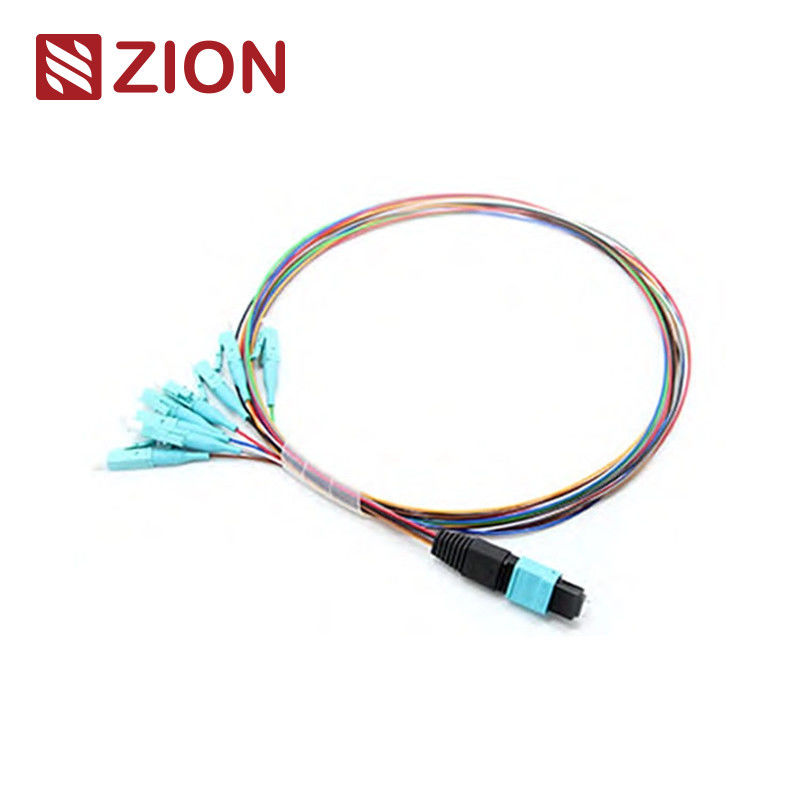

8 फाइबर एमटीपी से एलसी फैन-आउट पैच केबल
8F MTP(मेल) -LC फैन-आउट 0.9mm 30-35cm पैच केबल
उत्पाद पहचान
ज़ियन कोड: ZCM16117X
ज़ियन विवरण: 8F MTP(मेल) -LC फैन-आउट 0.9mm 30-35cm पैच केबल
एमटीपी कनेक्टर एक मल्टी-फाइबर पुश-ऑन कनेक्टर प्रकार है जिसे उच्च-घनत्व वाले वातावरण के लिए डिज़ाइन किया गया है। यह पूर्व-कनेक्शन सिस्टम मुख्य रूप से डेटा केंद्रों, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों और ऑप्टिकल ट्रांससीवर उपकरणों जैसे 40G, 100G और QSFP+ मॉड्यूल के भीतर आंतरिक कनेक्शन में उपयोग किया जाता है।
एमटीपी कनेक्टर प्रकारों को कोर नंबर, लिंग (पुरुष/महिला) और पॉलिश प्रकार (पीसी या एपीसी) द्वारा आईईसी 61754-7 नियमों के अनुसार अलग किया जाता है।
यह 8-फाइबर हार्नेस केबल पैच पैनल या मध्यवर्ती ट्रंक की आवश्यकता के बिना QSFP+ से (4) SFP+ पोर्ट के बीच सीधा कनेक्शन सक्षम करता है। यह विशेष रूप से डेटा केंद्रों में उच्च-घनत्व फाइबर पैचिंग के लिए इंजीनियर किया गया है जहां स्थान अनुकूलन और सरलीकृत केबल प्रबंधन महत्वपूर्ण हैं।
औद्योगिक मानक और विनिर्देश
एमटीपी कनेक्टर मानक
एमटीपी सिंगलमोड संदर्भ: EIA/TIA-604-5
आवास विवरण: एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी)
एसएम एपीसी: पीला कनेक्टर + ब्लैक बूट (सुपर कम हानि एमटीपी)
एमटीपी मल्टीमोड संदर्भ: EIA/TIA-604-5
आवास विवरण: OM1&OM2 PC: बेज कनेक्टर + ब्लैक बूट
OM3&OM4 PC: एक्वा कनेक्टर + ब्लैक बूट
OM3&OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट
- आईईसी मानक आईईसी-61754-7; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; टीआईए-604-5(एफओसीआईएस5) अनुरूप
- टीआईए-568-सी के अनुसार संरचित केबलिंग
- 10जी फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3 अनुरूप
अन्य कनेक्टर मानक
- एससी: टीआईए/ईआईए, एफओसीआईएस3, जीआर-326.एनटीटी-एससी आईईसी61754-4 और जेआईएस सी5973
- एलसी: टीआईए/ईआईए, एफओसीआईएस10, जीआर-326 ईआईए/टीआईए-604-10, आईईसी61754-20 और जेआईएस सी5973
- एफसी: ईआईए /टीआईए-604-04, एफओसीआईएस4, एनटीटी-एफसी, जीआर-326. आईईसी61754-13 और जेआईएस सी5973
- एसटी: टीआईए/ईआईए, एफओसीआईएस2, जीआर-326. आईईसी61754-2 और जेआईएस सी5973
- ई2000: आईईसी61754-15
उपलब्ध फाइबर प्रकार
- जी657ए1 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- जी657ए2/बी2 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- जी657बी3 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- ओएम1 62.5/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- ओएम2 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- ओएम3 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- ओएम4 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
- ओएम5 50/125 एमटीपी-एलसी, एमटीपी-एससी, एमटीपी-एफसी, एमटीपी-एसटी, एमटीपी-ई2000
ऑप्टिकल प्रदर्शन विनिर्देश
सम्मिलन हानि
एमटीपी सिंगलमोड (एपीसी):
मानक हानि: ≤0.75dB(अधिकतम), ≤0.50dB(विशिष्ट)
सुपर कम हानि: ≤0.35dB(अधिकतम), ≤0.20dB(विशिष्ट)
एमटीपी मल्टीमोड (पीसी):
मानक हानि: ≤0.6dB(अधिकतम), ≤0.50(विशिष्ट)
सुपर कम हानि: ≤0.35dB(अधिकतम), ≤0.20dB(विशिष्ट)
एलसी/एससी/एफसी/एसटी सिंगलमोड (एपीसी): ≤0.3dB
एलसी/एससी/एफसी/एसटी मल्टीमोड (पीसी): ≤0.3dB
वापसी हानि
एमटीपी सिंगलमोड (एपीसी): ≥60dB
एमटीपी मल्टीमोड (पीसी): ≥25dB
एलसी/एससी/एफसी/एसटी: एपीसी≥60dB; यूपीसी≥50dB
यांत्रिक और पर्यावरणीय विनिर्देश
- स्थायित्व:<0.3dB विशिष्ट परिवर्तन (200 मिलन)
- विनिमेयता: ≤0.2dB
- इन्सर्ट-पुल टेस्ट: 500 बार, आईएल＜0.5dB
- तन्य शक्ति: >70N
- प्लग-इन बार: >600
- ऑपरेटिंग तापमान: -40°C से +85°C
मुख्य विशेषताएं
कम सम्मिलन हानि, उच्च वापसी हानि
एमटी-आधारित मल्टी-फाइबर कनेक्टर (4,8,12,24 फाइबर)
किफायती मास-टर्मिनेशन समाधान
कम हानि और मानक हानि अनुप्रयोगों के लिए डिज़ाइन किया गया
कठोर गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प
आसान पहचान के लिए रंग कोडित आवास
उत्कृष्ट दोहराव और विनिमयशीलता
उत्पाद लाभ
- उच्च गुणवत्ता - फैक्टरी पूर्व-समाप्त, प्रलेखन के साथ परीक्षण किया गया
- अंतरिक्ष की बचत - छोटे व्यास डेटा केंद्रों में केबल की मात्रा को कम करते हैं
समय कुशल - प्लग एंड प्ले डिज़ाइन स्थापना समय को कम करता है
यह उच्च-घनत्व केबल असेंबली तीन प्राथमिक क्षेत्रों में उपयोग की जाती है:
- उच्च-घनत्व डेटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग अनुप्रयोग
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
मानक कार्टन आकार: 34×22×15 सेमी; 44×34×24 सेमी; 54×39×34 सेमी। कार्टन चयन ऑर्डर मात्रा पर निर्भर करता है। कस्टम पैकेजिंग उपलब्ध है।
