सहनशीलता: | <0.3dBसामान्य परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
तन्यता ताकत: | > 70 एन | इन्सर्ट-पुल टेस्ट: | 500 गुना, आईएल <0.5dB |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस |
सिय्योन कोड | सिय्योन विवरण | |||||||

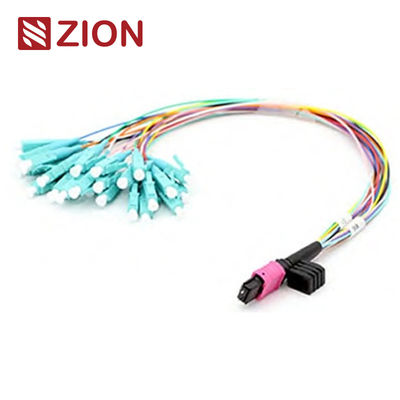

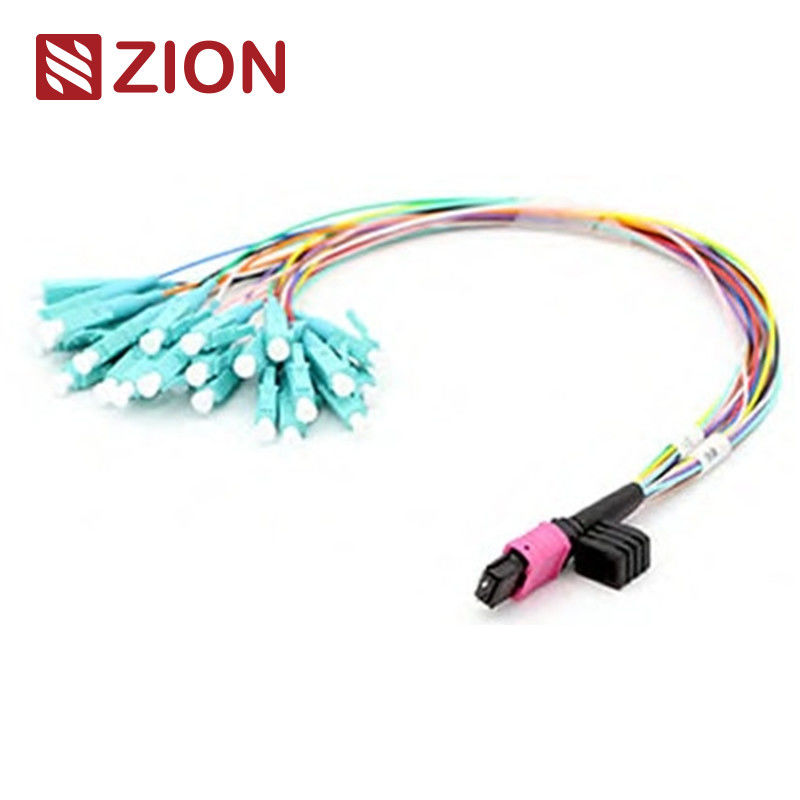

ZCM16157X | 24F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | |||||||
एमपीओ कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MPO (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमपीओ उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+। | ||||||||
MPO कनेक्टर प्रकार IEC 61754-7 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)। | ||||||||
24F MPO- LC/SC/FC/ST फैनआउट 0.9mm केबल को 100GBASE-SR10 CXP/CFP इंटरकनेक्ट सॉल्यूशन, 100GBASE-LR4 और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है।यह 10/40/100G उच्च घनत्व के लिए अनुकूलित है डाटा सेंटर अनुप्रयोगों।इस 24 फाइबर हार्नेस केबल का उपयोग (12) SFP+ को MPO एडेप्टर पैनल और MPO ट्रंक में जोड़ने के लिए किया जाता है। |
||||||||
MPO (पुरुष) -LC/SC/FC/ST फैन-आउट 0.9mm 30cm पैच केबल MPO-LC LGX मॉड्यूल कैसेट के लिए डिज़ाइन किए गए हैं जिन्हें MPO और LC/SC/FC/ST कनेक्टर के साथ प्रत्येक छोर पर समाप्त किया जाता है।यह विशेष रूप से डेटा केंद्रों में उच्च-घनत्व वाले फाइबर पैचिंग के लिए डिज़ाइन किया गया है, जिसमें जगह बचाने और केबल प्रबंधन की समस्याओं को कम करने की आवश्यकता होती है। |
कनेक्टर्स का औद्योगिक मानक:
योजक | संदर्भ | आवास विवरण | ||||||
एमपीओ सिंगलमोड | आईईसी 61754-7 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमपीओ) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MPO) |
||||||
एमपीओ मल्टीमोड | आईईसी 61754-7 | OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ) OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमपीओ) OM3&OM4 PC: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO) |
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
अन्य कनेक्टर्स का औद्योगिक मानक:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 और JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 और JIS C5973। | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326।IEC61754-13 और JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR-326।IEC61754-2 और JIS C5973 आदि | ||||||||
E2000: IEC61754-15 |
के लिए उपलब्ध है
G657A1 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
G657A2/B2 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
G657B3 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
ओएम1 62.5/125 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
ओएम2 50/125 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
ओएम3 50/125 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
ओएम4 50/125 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 | ||||||||
ओएम5 50/125 एमपीओ-एलसी, एमपीओ-एससी,MPO-एफसी,एमपीओ-एससी,एमपीओ-एसटी,एमपीओ-E2000 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमपीओ) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमपीओ) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
तन्यता ताकत | > 70 एन | |||||||
इन्सर्ट-पुल टेस्ट | 500 गुना, आईएल<0.5 डीबी | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ:
कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
एमटी आधारित मल्टी-फाइबर कनेक्टर, 8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
दोहराने योग्यता और विनिमेयता में अच्छा है |
आवेदन पत्र:
OMC के सभी MPO कनेक्टर्स Senko/Nissin/Sumitomo से हैं।MPO- LC/SC/FC/ST फैनआउट 0.9mm केबल एक तरह की हाई डेंसिटी केबल असेंबली है जो आमतौर पर तीन क्षेत्रों में उपयोग की जाती है। | ||||||||
उच्च घने डिग्री पर्यावरण के साथ डाटा सेंटर आवेदन | ||||||||
भवन के लिए ऑप्टिकल फाइबर | ||||||||
फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग। |
सिय्योन कम्युनिकेशन का हॉट एमपीओ-एलसी फैनआउट 0.9 एमएम केबल
सिय्योन कोड | सिय्योन विवरण | |||||||
7236031 | ZCM16117X | 8F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
7236032 | ZCM16127X | 12F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
7236033 | ZCM16157X | 24F MPO(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
7236034 | ZCM26117X | 8F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
7236035 | ZCM26127X | 12F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल | ||||||
7236036 | ZCM26157X | 24F MTP(पुरुष) -LC फैन-आउट 0.9mm 30-35cm पैच केबल |
नामकरण नियम और आदेश की पुष्टि जानकारी:
योजक | फाइबर चैनल |
सामग्री का विवरण
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
