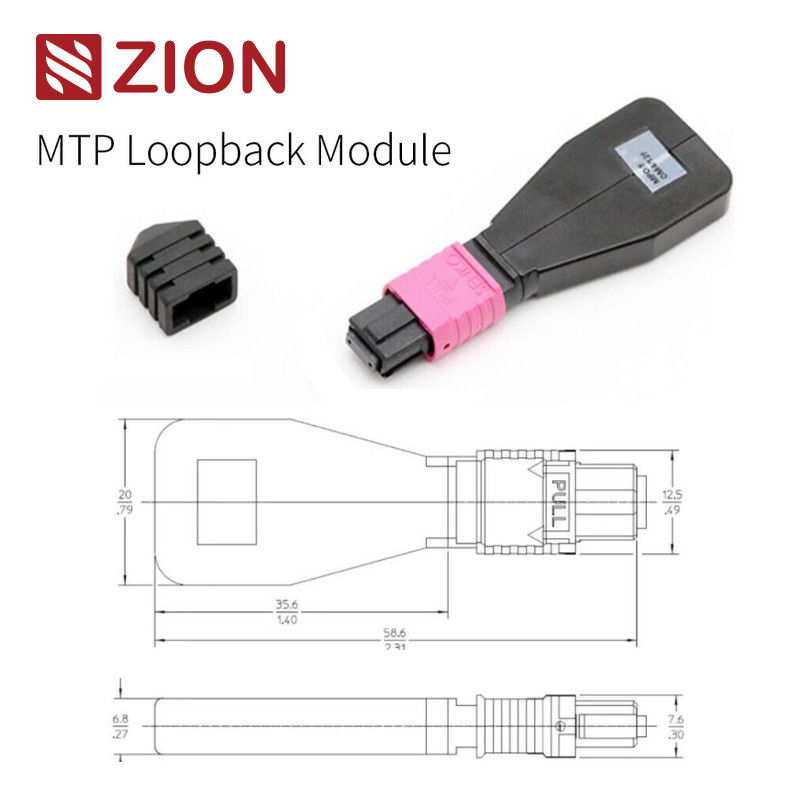

40/100G नेटवर्क परीक्षण के लिए 12 फाइबर MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल

उच्च-प्रदर्शन 12एफ एमटीपी ओएम4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल 40जी/100जी अनुप्रयोगों में नेटवर्क उपकरणों के परीक्षण और सत्यापन के लिए डिज़ाइन किया गया है।

एमटीपी लूपबैक में लूपबैक व्यवस्था में कॉन्फ़िगर किए गए एमटीपी फाइबर जंपर्स होते हैं, जो एक ही कनेक्टर के भीतर एक सतत प्रकाश पथ बनाने के लिए फाइबर के दोनों सिरों को एक एकल एमटीपी कनेक्टर में जोड़ते हैं। यह विभिन्न संभावित मुद्दों की पहचान करने और फाइबर नेटवर्क पर व्यक्तिगत घटकों या इंटरफेस का प्रभावी ढंग से मूल्यांकन करने के लिए सिग्नल लौटाकर, विशेष रूप से 40/100G नेटवर्क संचार में डिवाइस लॉन्च क्षमता और संवेदनशीलता प्राप्त करने का परीक्षण करने में सक्षम बनाता है।

परीक्षण पोर्ट आवश्यकताओं से मेल खाने के लिए विभिन्न फाइबर व्यवस्थाओं के साथ 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर को समायोजित करने के लिए कई कॉन्फ़िगरेशन में उपलब्ध है।

एमटीपी लूपबैक मॉड्यूल परीक्षण संचार और कार्यों को प्राप्त करने के लिए लूप सिग्नल प्रदान करते हैं, विशेष रूप से समानांतर ऑप्टिक्स 40 जी और 100 जी नेटवर्क के भीतर परीक्षण वातावरण में व्यापक रूप से उपयोग किया जाता है। लूपबैक को एमटीपी ट्रांसीवर इंटरफेस के ट्रांसीवर (टीएक्स) और रिसीवर (आरएक्स) पदों को जोड़ने के लिए इंजीनियर किया गया है, जो एमटीपी ट्रंक/पैच लीड से कनेक्ट होने पर ऑप्टिकल नेटवर्क सेगमेंट के आईएल परीक्षण को सुविधाजनक और तेज करता है।

संदर्भ:ईआईए/टीआईए-604-5

संदर्भ:ईआईए/टीआईए-604-5

लूपबैक परीक्षण एक संचार उपकरण से एक सिग्नल प्रसारित करता है और उचित कार्यक्षमता को सत्यापित करने और दोषपूर्ण नेटवर्क नोड्स का निवारण करने के लिए इसे उसी डिवाइस पर वापस लूप करता है। ऑप्टिकल लूपबैक विशेष रूप से फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करके सक्रिय घटक के ट्रांसमिट (टीएक्स) छोर से उत्सर्जित सिग्नल को उसी घटक के प्राप्त (आरएक्स) छोर तक रूट करके उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं।

फ़ाइबर ऑप्टिक लूपबैक परीक्षण का उपयोग मुख्य रूप से फ़ाइबर ऑप्टिक ट्रांसीवर की जाँच के लिए किया जाता है। चूंकि ट्रांसीवर में प्रकाश सिग्नल प्राप्त करने और प्रसारित करने के लिए अलग-अलग पोर्ट होते हैं, लूपबैक परीक्षण ट्रांसीवर रखरखाव के लिए सबसे सुविधाजनक तरीका प्रदान करता है। परीक्षण प्रक्रिया ट्रांसमीटर बंदरगाहों से रिसीवर बंदरगाहों तक लेजर सिग्नल को रूट करती है, समान, त्रुटि मुक्त प्रदर्शन सुनिश्चित करने के लिए प्राप्त पैटर्न के साथ प्रेषित पैटर्न की तुलना करती है।

विशिष्ट ट्रांससीवर्स के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार पर विचार करें। निम्नलिखित तालिकाएँ आमतौर पर उपयोग किए जाने वाले ट्रांसीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।

इन फाइबर ऑप्टिक केबलों को मानक के रूप में ओएमसी लेबलिंग के साथ आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित पैकेजिंग में पैक किया जाता है। उपलब्ध कार्टन आकार में 34×22×15 सेमी, 44×34×24 सेमी और 54×39×34 सेमी शामिल हैं, चयन ऑर्डर मात्रा के आधार पर होता है। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।

अनुकूलन विकल्पों में शामिल हैं:
