MTP लूप में LOOPBACK में MTP बैक रिंग जंपिंग लाइन होती है, और उसी कनेक्टर में प्रकाश पथ प्राप्त करने के लिए फाइबर के दोनों सिरों को MTP कनेक्टर में डालता है।लॉन्च क्षमता और डिवाइस की संवेदनशीलता प्राप्त करना, विशेष रूप से 40/100G नेटवर्क संचार में, फाइबर नेटवर्क पर एकल घटक या इंटरफ़ेस के प्रभावी परीक्षण और मूल्यांकन को प्राप्त करने के लिए सिग्नल लौटाकर विभिन्न संभावित घटनाओं का पता लगा सकता है।
ऑप्टिकल फाइबर सर्किट के कई विन्यास हैं, जो 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर और कई फाइबर फाइबर कॉन्फ़िगरेशन को परीक्षण में पोर्ट के अनुकूल बनाने के लिए समायोजित कर सकते हैं। 8 एफ एमटीपी फाइबर लूपबैक मॉड्यूल ट्रांसीवर के सत्यापन और परीक्षण की अनुमति देता है। एमटीपी इंटरफेस की विशेषता - 40GBASE-SR4/CSR4 QSFP+ डिवाइस।12F MTP फाइबर लूपबैक मॉड्यूल MTP इंटरफ़ेस - 40GBASESR4 QSFP+ या 100GBASE-SR4 डिवाइस वाले ट्रांसीवर के सत्यापन और परीक्षण की अनुमति देता है।24F MTP फाइबर लूपबैक मॉड्यूल MTP इंटरफ़ेस - 100GBASESR10 CXP/CFP उपकरणों वाले ट्रांससीवर्स के सत्यापन और परीक्षण की अनुमति देता है।
एमटीपी लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त करने वाले कार्यों का परीक्षण करने के लिए एक लूप सिग्नल प्रदान करता है।यह विशेष रूप से समानांतर ऑप्टिक्स 40 और 100G नेटवर्क के भीतर परीक्षण वातावरण में व्यापक रूप से उपयोग किया जाता है।लूपबैक एमटीपी ट्रांसीवर इंटरफेस के ट्रांसीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए बनाए गए हैं।एमटीपी लूपबैक ऑप्टिकल नेटवर्क सेगमेंट के आईएल परीक्षण को एमटीपी ट्रंक/पैच लीड से जोड़कर सुगम और तेज कर सकते हैं।
ओएमसी एमटीपी नेटवर्क घटकों और प्रणालियों के बर्न-इन और परीक्षण के लिए एमटीपी फाइबर ऑप्टिक लूपबैक असेंबली की एक श्रृंखला प्रदान करता है।इन एमटीपी लूपबैक असेंबली का उपयोग विशेष रूप से टेलीकॉम और डेटाकॉम आवश्यकताओं के लिए नेटवर्क उपकरणों की ट्रांसमीटर क्षमता और रिसीवर संवेदनशीलता का प्रभावी परीक्षण करने के लिए किया जाता है।इन अनुप्रयोगों के लिए उपलब्ध उच्चतम घनत्व के लिए उन्हें कॉम्पैक्ट हाउसिंग में पैक किया जाता है।
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग
10G फाइबर चैनल के अनुरूप
40जी और 100जी आईईईई 802.3
सामग्री का विवरण
ऑप्टिकल निर्दिष्टीकरण:
वस्तु
पैरामीटर
फाइबर प्रकार
बहुपद्वति
फाइबर व्यास
50/125um, 62.5/125um
निविष्ट वस्तु का नुकसान
मिमी<1.0 डीबी
हारकर लौटा
मिमी>25 डीबी
इन्सर्ट-पुल टेस्ट
600 गुना से ऊपर, आईएल<0.5 डीबी
प्रचालन तापमान
-40℃~ +80℃
फाइबर ऑप्टिक लूपबैक परीक्षण:
आमतौर पर, एक लूपबैक परीक्षण एक ऐसा परीक्षण होता है जिसमें एक संचार उपकरण से एक संकेत भेजा जाता है और यह निर्धारित करने के तरीके के रूप में डिवाइस पर वापस लूप किया जाता है कि यह अच्छी तरह से काम कर रहा है या नेटवर्क में एक दोषपूर्ण नोड की समस्या निवारण के तरीके के रूप में।फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, डिवाइस की परिचालन विश्वसनीयता को सत्यापित करने के लिए ऑप्टिकल लूपबैक का उपयोग किया जाता है।डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक लूपबैक केबल या फाइबर ऑप्टिक लूपबैक मॉड्यूल का उपयोग करते हुए, डिवाइस द्वारा उत्सर्जित सिग्नल को एक सक्रिय घटक के ट्रांसमिट (Tx) छोर से वापस उसी घटक के प्राप्त (Rx) छोर पर लूप किया जाता है।
आवेदन पत्र:
जब व्यावहारिक अनुप्रयोग की बात आती है, फाइबर ऑप्टिक लूपबैक परीक्षण अक्सर फाइबर ऑप्टिक ट्रांसीवर की जांच के लिए नियोजित होता है।चूंकि ट्रांसीवर के पास प्रकाश संकेत प्राप्त करने और प्रसारित करने के लिए दो बंदरगाह हैं, यह देखने के लिए बंदरगाहों का परीक्षण करना आवश्यक है कि क्या वे अभी भी संचालन में हैं या नहीं।इस प्रकार, ट्रांसीवर रखरखाव के लिए फाइबर ऑप्टिक लूपबैक परीक्षण सबसे सुविधाजनक तरीका है।परीक्षण प्रक्रिया ट्रांसमीटर पोर्ट से लेजर सिग्नल को रिसीवर पोर्ट पर वापस भेजकर होती है।फिर प्रेषित पैटर्न की तुलना प्राप्त पैटर्न से की जाती है ताकि यह सुनिश्चित हो सके कि वे समान हैं और कोई त्रुटि नहीं है।
40G या 100G MTP/MTP इंटरफ़ेस ट्रांसीवर के साथ Collocated
लूपबैक मॉड्यूल का उपयोग फाइबर ऑप्टिक नेटवर्क उपकरण की संचरण क्षमता और रिसीवर संवेदनशीलता के परीक्षण के लिए किया जा सकता है।
नामकरण नियम और आदेश की पुष्टि जानकारी:
योजक
फाइबर चैनल
ध्रुवीयता (चैनल संरेखण)
एक विशिष्ट ट्रांसीवर के लिए किसे चुनना है?
ट्रांसीवर और लूपबैक की सामान्य विशेषताओं को ध्यान में रखते हुए, हमें ट्रांसीवर के लिए लूपबैक चुनते समय कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार के बारे में सोचना चाहिए।कुछ ज्यादातर इस्तेमाल किए जाने वाले ट्रांसीवर मॉड्यूल के लिए चयन गाइड को निम्नलिखित तालिकाओं में संक्षेपित किया गया है।
तालिका 1: 10G SFP+ ट्रांसीवर के लिए लूपबैक विकल्प
नमूना
इंटरफ़ेस प्रकार
केबल प्रकार
उपयुक्त लूपबैक
10GBASE-USR
एलसी डुप्लेक्स (पीसी)
mmf,
एलसी / यूपीसी डुप्लेक्स मल्टीमोड फाइबर लूपबैक
10GBASE-एसआर
एलसी डुप्लेक्स (यूपीसी)
mmf,
10GBASE-एलआर
एलसी डुप्लेक्स (यूपीसी)
mmf,
10GBASE-ईआर
एलसी डुप्लेक्स (यूपीसी)
एसएमएफ
एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक
10GBASE-ZR
एलसी डुप्लेक्स (पीसी)
एसएमएफ
तालिका 2: 40G QSFP+ ट्रांसीवर के लिए लूपबैक विकल्प
नमूना
इंटरफ़ेस प्रकार
केबल प्रकार
उपयुक्त लूपबैक
40GBASE-CSR4
एमटीपी/एमटीपी (यूपीसी)
mmf,
8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक
40GBASE-SR4
एमटीपी/एमटीपी (यूपीसी)
mmf,
40GBASE-PLRL4
एमटीपी/एमटीपी (एपीसी)
एसएमएफ
8/12 फाइबर एमटीपी/एपीसी सिंगल-मोड फाइबर लूपबैक
40GBASE-PLR4
एमटीपी/एमटीपी (एपीसी)
एसएमएफ
40GBASE-LR4
एलसी डुप्लेक्स (पीसी)
एसएमएफ
एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक
40GBASE-LR4L
एलसी डुप्लेक्स (यूपीसी)
एसएमएफ
40GBASE-ER4
एलसी डुप्लेक्स (यूपीसी)
एसएमएफ
40GBASE-LX4
एलसी डुप्लेक्स (यूपीसी)
एमएमएफ / एसएमएफ
एलसी / यूपीसी डुप्लेक्स मल्टीमोड / सिंगल
तालिका 3: 100G QSFP28 ट्रांसीवर के लिए लूपबैक विकल्प
नमूना
इंटरफ़ेस प्रकार
केबल प्रकार
उपयुक्त लूपबैक
100GBASE-SR4
एमटीपी/एमटीपी (यूपीसी)
mmf,
8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक
100GBASE-PSM4
एमटीपी/एमटीपी (एपीसी)
एसएमएफ
8/12 फाइबर एमटीपी/एपीसी सिंगल-मोड फाइबर लूपबैक
100GBASE-LR4
एलसी डुप्लेक्स (पीसी)
एसएमएफ
एलसी / यूपीसी डुप्लेक्स सिंगल-मोड फाइबर लूपबैक
तालिका 4: सीएफपी ट्रांसीवर के लिए लूपबैक विकल्प
नमूना
इंटरफ़ेस प्रकार
केबल प्रकार
उपयुक्त लूपबैक
40GBASE-SR4 सीएफपी
एमटीपी/एमटीपी (यूपीसी)
mmf,
8/12 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक
40GBASE-LR4 सीएफपी
एससी डुप्लेक्स (यूपीसी)
एसएमएफ
SC/UPC डुप्लेक्स सिंगल-मोड फाइबर लूपबैक
40GBASE-एफआर सीएफपी
एससी डुप्लेक्स (यूपीसी)
एसएमएफ
100GBASE-LR4 सीएफपी
एससी डुप्लेक्स (पीसी / यूपीसी)
एसएमएफ
100GBASE-ER4 सीएफपी
एससी डुप्लेक्स (पीसी / यूपीसी)
एसएमएफ
100GBASE-SR4 सीएफपी
एमटीपी/एमटीपी (यूपीसी)
mmf,
24 फाइबर एमटीपी/यूपीसी मल्टीमोड फाइबर लूपबैक
निष्कर्ष
यह पोस्ट कुछ सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर्स के लिए विशिष्ट फाइबर लूपबैक विकल्पों पर चर्चा करता है।अन्य ट्रांसीवर मॉड्यूल के लिए जिनका इस पोस्ट में उल्लेख नहीं किया गया है, हम यह भी जान सकते हैं कि इसके इंटरफ़ेस प्रकार, भौतिक संपर्क और केबल प्रकार के बारे में विवरण प्राप्त करके इसके लिए उपयुक्त लूपबैक कैसे चुनें।
सिय्योन कम्युनिकेशन का हॉट एमपीओ फाइबर ऑप्टिक लूपबैक
सिय्योन कोड
सिय्योन विवरण
7236013
ZCM1111HXA1
8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236014
ZCM1121HXA1
12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
7236015
ZCM1141HXA1
24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236016
ZCM1116HXA1
8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236017
ZCM1126HXA1
12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236018
ZCM1146HXA1
24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236019
ZCM1117HXA1
8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236020
ZCM1127HXA1
12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236021
ZCM1147HXA1
24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236022
ZCM2111HXA1
8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236023
ZCM2121HXA1
12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
7236024
ZCM2141HXA1
24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236025
ZCM2116HXA1
8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236026
ZCM2126HXA1
12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236027
ZCM2146HXA1
24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236028
ZCM2117HXA1

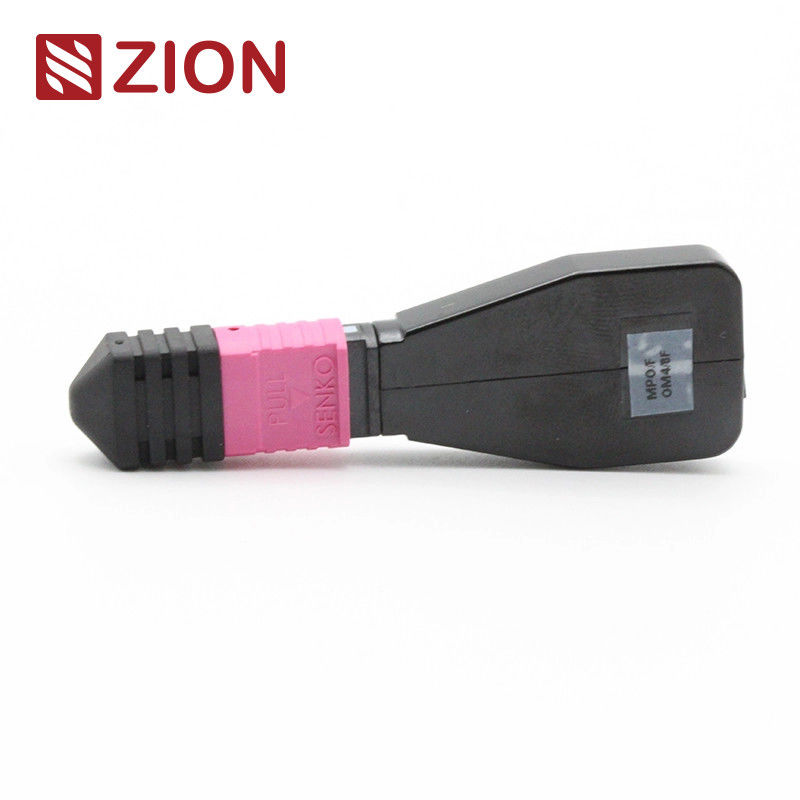

8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236029
ZCM2127HXA1
12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236030
ZCM2147HXA1
24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है।
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान
कम सम्मिलन हानि · वाइड पास बैंड · उच्च चैनल अलगाव 1.02±0.05 मिमी एचडीपीई · उच्च स्थिरता और विश्वसनीयता संशोधित पॉलीथीन · एपॉक्सी मुक्त ऑप्टिकल पथ पीईटी पन्नी पर
