40/100G नेटवर्क परीक्षण के लिए 24 फाइबर MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल

24F एमटीपी ओएम3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल 40जी और 100जी अनुप्रयोगों में उच्च गति नेटवर्क उपकरणों के परीक्षण और सत्यापन के लिए डिज़ाइन किया गया है।

एमटीपी लूपबैक में फाइबर ऑप्टिक केबल होता है जिसके दोनों छोर एमटीपी कनेक्टर में समाप्त होते हैं, जिससे एक ही कनेक्टर के भीतर एक लूप सिग्नल पथ बनता है।यह डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का परीक्षण करने में सक्षम बनाता है, विशेष रूप से 40/100G नेटवर्क संचार में।यह विभिन्न संभावित समस्याओं का पता लगाने में मदद करता है और फाइबर ऑप्टिक नेटवर्क पर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन प्रदान करता है.

विभिन्न परीक्षण पोर्ट आवश्यकताओं को समायोजित करने के लिए विभिन्न फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर सहित विभिन्न कॉन्फ़िगरेशन में उपलब्ध है।

एमटीपी लूपबैक मॉड्यूल प्रसारण और प्राप्त करने के कार्यों का परीक्षण करने के लिए लूप सिग्नल प्रदान करते हैं, जिनका व्यापक रूप से परीक्षण वातावरण में विशेष रूप से समानांतर ऑप्टिक्स 40जी और 100जी नेटवर्क के लिए उपयोग किया जाता है।वे एमटीपी ट्रांससीवर इंटरफेस के ट्रांससीवर (टीएक्स) और रिसीवर (आरएक्स) पदों को जोड़ते हैं और ऑप्टिकल नेटवर्क खंडों के सम्मिलन हानि परीक्षण की सुविधा प्रदान करते हैं.

संदर्भः ईआईए/टीआईए-604-5

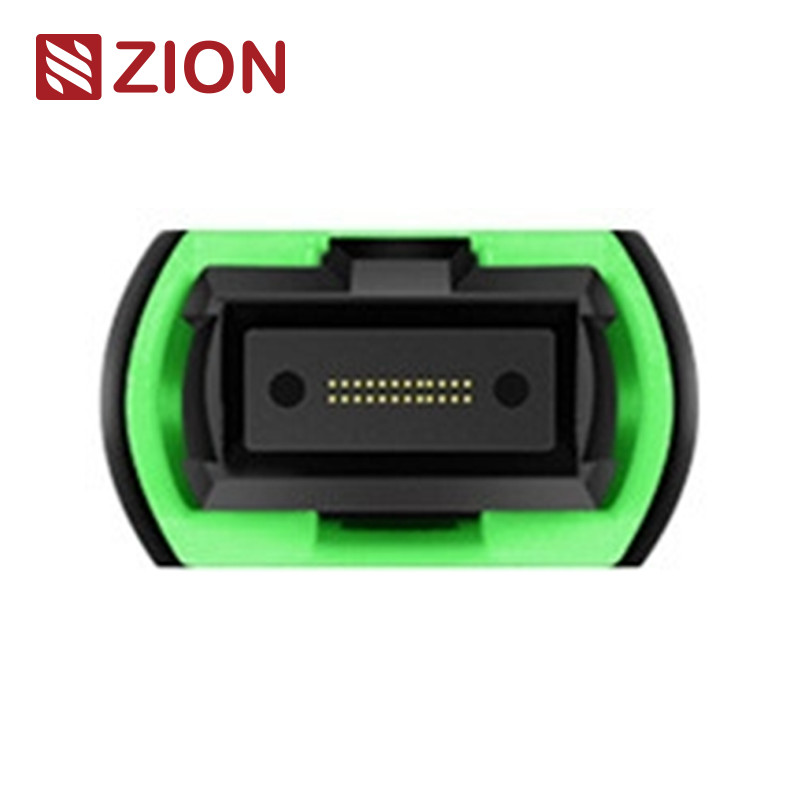

आवास विवरणः एसएम एपीसीः हरे कनेक्टर + काले बूट (मानक हानि एमटीपी)

एसएम एपीसीः पीले कनेक्टर + काला बूट (सुपर कम हानि एमटीपी)

संदर्भः ईआईए/टीआईए-604-5

आवास का विवरण:

एक लूपबैक परीक्षण संचार उपकरण से एक संकेत भेजता है और इसे उचित कार्यक्षमता निर्धारित करने या दोषपूर्ण नेटवर्क नोड्स की समस्या निवारण के लिए वापस लूप करता है।ऑप्टिकल लूपबैक एक ही घटक के ट्रांसमिट (Tx) छोर से उत्सर्जित सिग्नल को प्राप्त (Rx) छोर पर वापस रूट करके उपकरणों की परिचालन विश्वसनीयता की पुष्टि करते हैं.

फाइबर ऑप्टिक लूपबैक परीक्षण का उपयोग आमतौर पर फाइबर ऑप्टिक ट्रांससीवर की जांच के लिए किया जाता है। चूंकि ट्रांससीवरों में संकेत प्राप्त करने और प्रसारित करने के लिए अलग-अलग पोर्ट होते हैं,लूपबैक परीक्षण ट्रांससीवर रखरखाव के लिए एक सुविधाजनक विधि प्रदान करता हैपरीक्षण प्रक्रिया में प्रेषित पैटर्न की तुलना प्राप्त पैटर्न से की जाती है ताकि यह सुनिश्चित किया जा सके कि वे समान और त्रुटि मुक्त हैं।

एक ट्रांससीवर के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार पर विचार करें। निम्नलिखित तालिकाएं आम तौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।

इस फाइबर ऑप्टिक केबल पैकेज को आसान हैंडलिंग और इष्टतम सुरक्षा के लिए डिज़ाइन किया गया है, जिसे OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।

मानक कार्टन आकारः

कार्टन का चयन आदेश मात्रा पर निर्भर करता है। अनुकूलित पैकेजिंग विकल्प उपलब्ध हैं।

अनुकूलन विकल्पों में शामिल हैंः
