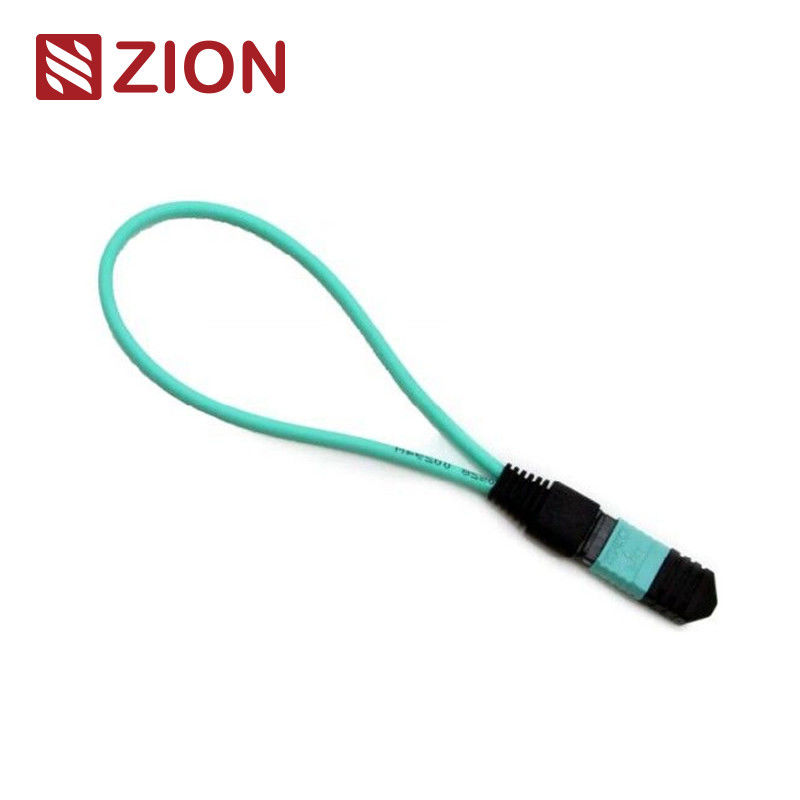

12 फाइबर एमटीपी OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
सिय्योन उत्पाद जानकारी
सिय्योन कोडः ZCM2126HXA1
विवरण:12F एमटीपी OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
एमटीपी लूपबैक में एक लूपबैक व्यवस्था में कॉन्फ़िगर किए गए एमटीपी फाइबर ऑप्टिक केबल होते हैं, जिसमें एक ही कनेक्टर के भीतर एक निरंतर प्रकाश पथ बनाने के लिए एमटीपी कनेक्टर में दोनों छोर समाप्त होते हैं।यह विन्यास डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का परीक्षण करने में सक्षम बनाता है, विशेष रूप से 40/100G नेटवर्क संचार में।यह विभिन्न नेटवर्क घटनाओं की पहचान करने में मदद करता है और फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन की सुविधा देता है.
विभिन्न परीक्षण बंदरगाह आवश्यकताओं से मेल खाने के लिए 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर्स को समायोजित करने वाले कई ऑप्टिकल फाइबर कॉन्फ़िगरेशन में उपलब्ध है।12F एमटीपी फाइबर लूपबैक मॉड्यूल विशेष रूप से 40GBASE-SR4 QSFP+ या 100GBASE-SR4 उपकरणों के लिए एमटीपी इंटरफेस के साथ ट्रांससीवरों के सत्यापन और परीक्षण की अनुमति देता है.
एमटीपी लूपबैक मॉड्यूल प्रसारण और प्राप्ति कार्यों का परीक्षण करने के लिए लूप सिग्नल प्रदान करते हैं, जिनका व्यापक रूप से परीक्षण वातावरण में उपयोग किया जाता है, विशेष रूप से समानांतर ऑप्टिक्स 40जी और 100जी नेटवर्क में। Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
कनेक्टर औद्योगिक मानक
एमटीपी एकल मोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:
• एसएम एपीसीः हरे कनेक्टर + काले बूट (मानक हानि एमटीपी)
• एसएम एपीसीः पीले कनेक्टर + काला बूट (सुपर कम हानि एमटीपी)
एमटीपी मल्टीमोड
संदर्भःईआईए/टीआईए-604-5
आवास का विवरण:
• OM1 और OM2 पीसीः बेज कनेक्टर + काला बूट (मानक हानि एमटीपी)
• OM3 और OM4 पीसीः एक्वा कनेक्टर + काला बूट (मानक और सुपर कम हानि एमटीपी)
• ओएम3 और ओएम4 पीसीः हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि एमटीपी)
- आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40G और 100G IEEE 802.3 अनुरूप
ऑप्टिकल विनिर्देश
| फाइबर का प्रकार | एकल मोड |
| फाइबर व्यास | 9/125μm |
| सम्मिलन हानि | SM ((G657A1) < 1.0dB |
| रिटर्न हानि | SM > 50dB |
| सम्मिलन- खींच परीक्षण | 600 गुना से अधिक, आईएल < 0.5dB |
| ऑपरेशन तापमान | -40°C से +80°C |
फाइबर ऑप्टिक लूपबैक परीक्षण
एक लूपबैक परीक्षण में संचार उपकरण से संकेत भेजना और उसी उपकरण पर वापस लूप करना शामिल है ताकि उचित कार्यक्षमता की पुष्टि की जा सके या दोषपूर्ण नेटवर्क नोड्स की समस्या निवारण की जा सके।फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक एक ही घटक के ट्रांसमिट (Tx) छोर से उत्सर्जित सिग्नल को उसी घटक के रिसीव (Rx) छोर पर वापस रूट करके उपकरणों की परिचालन विश्वसनीयता की पुष्टि करते हैं।
आवेदन
फाइबर ऑप्टिक लूपबैक परीक्षण का उपयोग आमतौर पर फाइबर ऑप्टिक ट्रांससीवर की जांच के लिए किया जाता है। चूंकि ट्रांससीवर में प्रकाश संकेतों को प्राप्त करने और प्रसारित करने के लिए अलग-अलग पोर्ट होते हैं,इन बंदरगाहों का परीक्षण रखरखाव के लिए आवश्यक हैपरीक्षण प्रक्रिया लेजर सिग्नल को ट्रांसमीटर पोर्ट से रिसीवर पोर्ट पर वापस ले जाती है, फिर प्रेषित और प्राप्त पैटर्न की तुलना यह सुनिश्चित करने के लिए की जाती है कि वे समान और त्रुटि मुक्त हों।
- 40G या 100G MPO/MTP इंटरफेस ट्रांससीवर के साथ संगत
- फाइबर ऑप्टिक नेटवर्क उपकरण की प्रेषण क्षमता और रिसीवर संवेदनशीलता का परीक्षण करने के लिए प्रयोग किया जाता है
नामकरण नियम और आदेश पुष्टि सूचना
ध्रुवीयता (चैनल संरेखण)
ट्रांससीवर चयन गाइड
एक विशिष्ट ट्रांससीवर के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार पर विचार करें। निम्नलिखित तालिकाएं आम तौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।
इस गाइड में आम तौर पर इस्तेमाल किए जाने वाले फाइबर ऑप्टिक ट्रांससीवरों के लिए विशिष्ट फाइबर लूपबैक विकल्प शामिल हैं।और केबल प्रकार विनिर्देश.
सियोन कम्युनिकेशन एमपीओ/एमटीपी फाइबर ऑप्टिक लूपबैक उत्पाद
लोकप्रिय एमपीओ/एमटीपी लूपबैक मॉडल:
7236013 ZCM1111HXA: 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236014 ZCM1121HXA: 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236015 ZCM1141HXA: 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236016 ZCM1116HXA: 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236026 ZCM2126HXA: 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236027 ZCM2146HXA: 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236028 ZCM2117HXA: 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236029 ZCM2127HXA: 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236030 ZCM2147HXA: 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
पैकेजिंग
फाइबर ऑप्टिक केबलों को आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित पैकेजिंग में पैक किया जाता है, जिसे डिफ़ॉल्ट रूप से ओएमसी द्वारा लेबल और चिह्नित किया जाता है। मानक कार्टन आकारों में 34 × 22 × 15 सेमी, 44 × 34 × 24 सेमी और 54 × 39 × 34 सेमी शामिल हैं।कार्टन का चयन आदेश मात्रा पर निर्भर करता हैकस्टम पैकेजिंग विकल्प उपलब्ध हैं।
OEM/ODM सेवाएं
अनुकूलन विकल्पों में शामिल हैंः
- केबल का रंग, मुद्रण पाठ, केबल जैकेट सामग्री, कनेक्टर का रंग
- OEM लेबल, पहचान के छल्ले, केबल लेबल, बक्से, शिपिंग मार्क
- विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न गुणवत्ता स्तर
