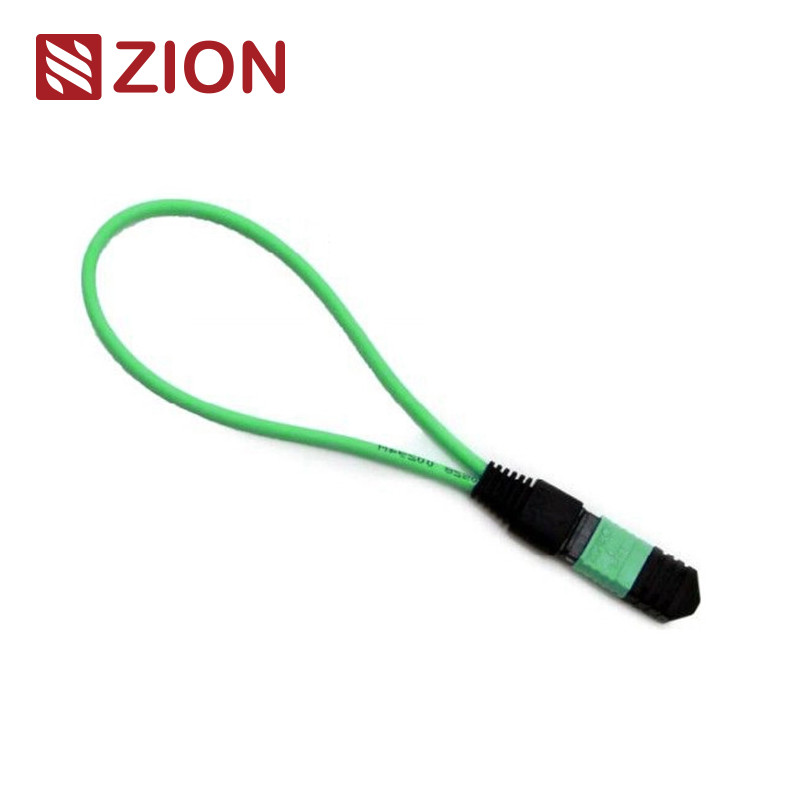

40G/100G नेटवर्कों के लिए उच्च रिटर्न लॉस के साथ 24 फाइबर MTP सिंगलेमोड फाइबर ऑप्टिक लूपबैक मॉड्यूल

एमटीपी लूपबैक में एक एमटीपी कनेक्टर होता है जिसमें फाइबर के दोनों छोर एक ही कनेक्टर के भीतर समाप्त होते हैं, जिससे एक लूप वाला प्रकाश पथ बनता है।यह विन्यास डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का परीक्षण करने में सक्षम बनाता है, विशेष रूप से 40/100G नेटवर्क संचार में।यह विभिन्न नेटवर्क घटनाओं की पहचान करने में मदद करता है और फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन की सुविधा देता है.

विभिन्न कॉन्फ़िगरेशन में उपलब्ध है जिसमें विभिन्न परीक्षण पोर्ट आवश्यकताओं के अनुकूल होने के लिए कई फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर हैं।24F एमटीपी फाइबर लूपबैक मॉड्यूल विशेष रूप से एमटीपी इंटरफेस - 100GBASESR10 सीएक्सपी/सीएफपी उपकरणों की विशेषता वाले ट्रांससीवरों के सत्यापन और परीक्षण की अनुमति देता है.

एमटीपी लूपबैक मॉड्यूल प्रसारण और प्राप्त करने के कार्यों का परीक्षण करने के लिए एक लूप सिग्नल प्रदान करते हैं। वे व्यापक रूप से परीक्षण वातावरण के भीतर उपयोग किए जाते हैं, विशेष रूप से समानांतर ऑप्टिक्स 40G और 100G नेटवर्क में।लूपबैक MTP ट्रांससीवर इंटरफेस के ट्रांससीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए डिज़ाइन किए गए हैंये मॉड्यूल एमटीपी ट्रंक और पैच केड से कनेक्ट करके ऑप्टिकल नेटवर्क सेगमेंट के आईएल परीक्षण को सुविधाजनक और तेज करते हैं।

एमटीपी सिंगलमोड संदर्भःईआईए/टीआईए-604-5
एमटीपी सिंगलमोड आवास विवरणःएसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमटीपी)
एसएम एपीसीः पीले कनेक्टर+काला बूट (सुपर लो लॉस एमटीपी)

अनुपालन मानक:

• आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
• TIA-568-C के अनुसार संरचित केबलिंग
• 10G फाइबर चैनल अनुरूप
• 40जी और 100जी आईईईई 802.3

एक लूपबैक परीक्षण में संचार उपकरण से संकेत भेजना और उसी उपकरण पर वापस लूप करना शामिल है ताकि उचित कार्यक्षमता की पुष्टि की जा सके या दोषपूर्ण नेटवर्क नोड्स की समस्या निवारण की जा सके।फाइबर ऑप्टिक अनुप्रयोगों के लिए, ऑप्टिकल लूपबैक उपकरणों की परिचालन विश्वसनीयता को मान्य करते हैं।उपकरण द्वारा उत्सर्जित संकेत उसी घटक के प्रेषक (Tx) पोर्ट से प्राप्त (Rx) पोर्ट पर वापस लूप किया जाता है.

फाइबर ऑप्टिक लूपबैक परीक्षण आम तौर पर फाइबर ऑप्टिक ट्रांससीवर की जांच के लिए उपयोग किया जाता है। चूंकि ट्रांससीवर में प्रकाश संकेतों को प्राप्त करने और प्रसारित करने के लिए अलग-अलग पोर्ट होते हैं,इन बंदरगाहों का परीक्षण निरंतर संचालन सुनिश्चित करने के लिए आवश्यक है।. लूपबैक परीक्षण ट्रांससीवर रखरखाव के लिए सबसे सुविधाजनक विधि प्रदान करता है. परीक्षण प्रक्रिया ट्रांसमीटर पोर्ट से लेजर संकेत वापस रिसीवर पोर्ट के लिए मार्ग,तो वे समान और त्रुटि मुक्त हैं सत्यापित करने के लिए प्राप्त पैटर्न के साथ प्रेषित पैटर्न की तुलना करता है.

• 40G या 100G MPO/MTP इंटरफेस ट्रांससीवर के साथ संगत
• फाइबर ऑप्टिक नेटवर्क उपकरण की प्रेषण क्षमता और रिसीवर संवेदनशीलता का परीक्षण करने के लिए प्रयोग किया जाता है

• 7236013 ZCM1111HXA: 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236014 ZCM1121HXA: 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236015 ZCM1141HXA: 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236016 ZCM1116HXA: 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236017 ZCM1126HXA: 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236018 ZCM1146HXA: 24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236019 ZCM1117HXA: 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236020 ZCM1127HXA: 12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 723602: ZCM1147HXA: 24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236022 ZCM2111HXA: 8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236023 ZCM2121HXA: 12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236024 ZCM2141HXA: 24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236025 ZCM2116HXA: 8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236026 ZCM2126HXA: 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236027 ZCM2146HXA: 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236028 ZCM2117HXA: 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236029 ZCM2127HXA: 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
• 7236030 ZCM2147HXA: 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल

इन फाइबर ऑप्टिक केबलों को डिफ़ॉल्ट रूप से ओएमसी लेबलिंग के साथ आसानी से संभालने योग्य, अच्छी तरह से संरक्षित पैकेजिंग में पैक किया जाता है। मानक कार्टन आकारों में 34*22*15 सेमी, 44*34*24 सेमी और 54*39*34 सेमी शामिल हैं।इस्तेमाल किया गया विशिष्ट कार्टन माल की मात्रा पर निर्भर करता हैकस्टम पैकेजिंग विकल्प उपलब्ध हैं।

अनुकूलन विकल्पों में शामिल हैंः

• केबल का रंग, मुद्रण पाठ, केबल जैकेट सामग्री
• कनेक्टर रंग विकल्प
• OEM लेबलिंग, पहचान रिंग, केबल लेबल
• कस्टम बक्से और शिपिंग मार्क
• विभिन्न गुणवत्ता स्तर उपलब्ध
