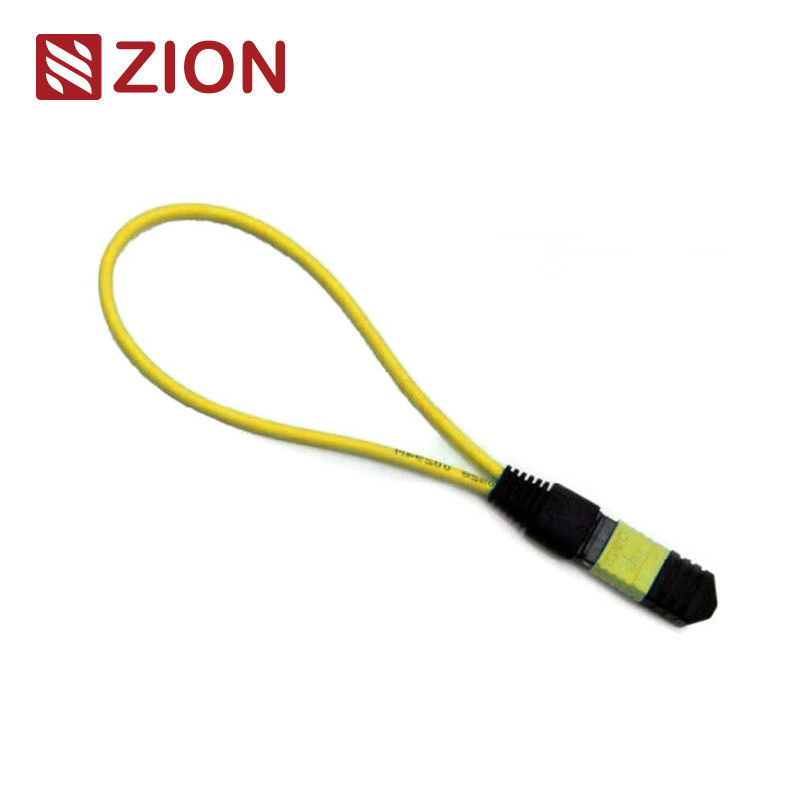

12 फाइबर एमटीपी सिंगलमोड फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
12F एमटीपी एसएम फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
सिय्योन कोडःZCM2121HXA1
सिय्योन विवरणः12F एमटीपी एसएम फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
एमटीपी लूपबैक में एक लूपबैक व्यवस्था में कॉन्फ़िगर किए गए एमपीओ फाइबर जंपर होते हैं, जिसमें फाइबर के दोनों छोर एक एमटीपी कनेक्टर में समाप्त होते हैं ताकि एक ही कनेक्टर के भीतर एक ऑप्टिकल पथ बनाया जा सके।यह विन्यास डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का परीक्षण करने में सक्षम बनाता है, विशेष रूप से 40/100G नेटवर्क संचार में।यह विभिन्न संभावित मुद्दों की पहचान करने में मदद करता है और फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन की सुविधा देता है.
कई विन्यासों में उपलब्ध, ये लूपबैक मॉड्यूल परीक्षण पोर्ट आवश्यकताओं से मेल खाने के लिए विभिन्न फाइबर विन्यासों के साथ 8-कोर, 12-कोर और 24-कोर एमटीपी कनेक्टर को समायोजित करते हैं।12F MTP फाइबर लूपबैक मॉड्यूल विशेष रूप से 40GBASE-SR4 QSFP+ या 100GBASE-SR4 उपकरणों के लिए MTP इंटरफेस के साथ ट्रांससीवरों का सत्यापन और परीक्षण करता है.
एमटीपी लूपबैक मॉड्यूल प्रसारण और प्राप्त कार्यों का परीक्षण करने के लिए लूप सिग्नल प्रदान करते हैं। वे व्यापक रूप से परीक्षण वातावरण में उपयोग किए जाते हैं, विशेष रूप से समानांतर ऑप्टिक्स 40G और 100G नेटवर्क के भीतर।लूपबैक एमटीपी ट्रांससीवर इंटरफेस के ट्रांससीवर (टीएक्स) और रिसीवर (आरएक्स) पदों को जोड़ते हैं, एमटीपी ट्रंक या पैच केड से जुड़े ऑप्टिकल नेटवर्क सेगमेंटों के सम्मिलन हानि (आईएल) परीक्षण की सुविधा और तेजी।
कनेक्टर औद्योगिक मानक
एमपीओ सिंगलमोड संदर्भःआईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरणःएसएम एपीसीः हरे कनेक्टर+काला बूट (मानक हानि एमपीओ)
एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड संदर्भःआईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरणःOM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)
- आईईसी मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40G और 100G IEEE 802.3 अनुरूप
सामग्री विवरण
ऑप्टिकल विनिर्देश
| पैरामीटर |
विनिर्देश |
| फाइबर का प्रकार |
मल्टीमोड |
| फाइबर व्यास |
50/125um, 62.5/125um |
| सम्मिलन हानि |
MM<1.0dB |
| रिटर्न हानि |
एमएम> 25dB |
| सम्मिलन- खींच परीक्षण |
500 गुना, आईएल<0.5dB |
| ऑपरेशन तापमान |
-40°C~ +80°C |
फाइबर ऑप्टिक लूपबैक परीक्षण
एक लूपबैक परीक्षण में संचार उपकरण से संकेत भेजना और उसी उपकरण पर वापस लूप करना शामिल है ताकि उचित कार्यक्षमता की पुष्टि की जा सके या दोषपूर्ण नेटवर्क नोड्स की समस्या निवारण की जा सके।फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं।उपकरण द्वारा उत्सर्जित सिग्नल सक्रिय घटक के प्रेषक (Tx) छोर से उसी घटक के प्राप्त (Rx) छोर पर वापस लूप किया जाता है.
आवेदन
12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व वाले डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।10/40/100G उच्च घनत्व वाले डेटा सेंटर वातावरण के लिए अनुकूलित.
सभी OMC MPO कनेक्टर Senko/Nissin/Sumitomo से प्राप्त होते हैं। MPO फाइबर पैच कॉर्ड तीन प्राथमिक क्षेत्रों में उपयोग किए जाने वाले उच्च घनत्व वाले केबल असेंबली हैंः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- भवन अनुप्रयोगों के लिए फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग
नामकरण नियम और आदेश पुष्टि सूचना
कनेक्टर और फाइबर चैनल
ध्रुवीयता (चैनल संरेखण)
विशिष्ट ट्रांससीवरों के लिए चयन गाइड
एक ट्रांससीवर के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार पर विचार करें। निम्नलिखित तालिकाएं आम तौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।
सिय्योन कम्युनिकेशन के लोकप्रिय एमपीओ फाइबर ऑप्टिक लूपबैक
| उत्पाद कोड |
विवरण |
| 7236013 ZCM1111HXA |
8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236014 ZCM1121HXA |
12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236015 ZCM1141HXA |
24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236016 ZCM1116HXA |
8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236017 ZCM1126HXA |
12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236018 ZCM1146HXA |
24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236019 ZCM1117HXA |
8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236020 ZCM1127HXA |
12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236021 ZCM1147HXA |
24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236022 ZCM2111HXA |
8F एमटीपी एसएम फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236023 ZCM2121HXA |
12F एमटीपी एसएम फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236024 ZCM2141HXA |
24F एमटीपी एसएम फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236025 ZCM2116HXA |
8F एमटीपी OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236026 ZCM2126HXA |
12F एमटीपी OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236027 ZCM2146HXA |
24F एमटीपी OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236028 ZCM2117HXA |
8F एमटीपी OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236029 ZCM2127HXA |
12F एमटीपी OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236030 ZCM2147HXA |
24F एमटीपी OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
पैकेजिंग
इन फाइबर ऑप्टिक केबलों को आसानी से संभालने योग्य, अच्छी तरह से संरक्षित पैकेजिंग में पैक किया जाता है, जिसे ओएमसी द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है। मानक कार्टन आकारों में 34 × 22 × 15 सेमी, 44 × 34 × 24 सेमी और 54 × 39 × 34 सेमी शामिल हैं।इस्तेमाल किया गया विशिष्ट कार्टन आदेशित वस्तुओं की मात्रा पर निर्भर करता हैकस्टम पैकेजिंग विकल्प उपलब्ध हैं।
OEM/ODM सेवाएं
हम निम्नलिखित सहित व्यापक OEM/ODM सेवाएं प्रदान करते हैंः
- कस्टम केबल रंग, मुद्रण और जैकेट सामग्री
- कस्टम कनेक्टर रंग
- OEM लेबल, पहचान के छल्ले, केबल लेबल, बक्से और शिपिंग मार्क
- विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न गुणवत्ता स्तर
