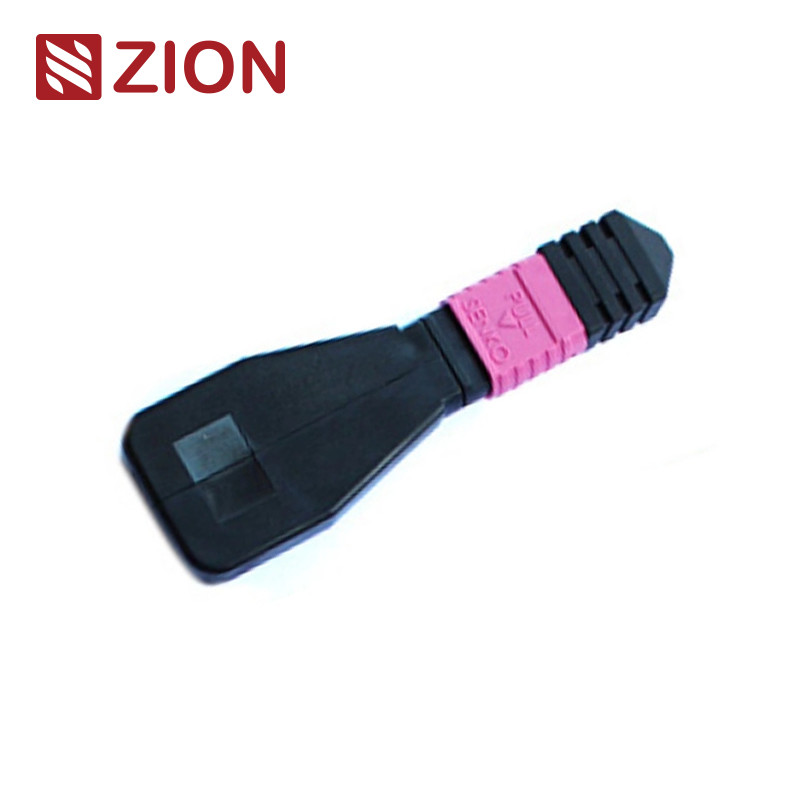

24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HELLOSIGNAL® OR OEM
न्यूनतम आदेश मात्रा: 50PCS
पैकेजिंग विवरण: 10 पीसी / प्लास्टिक बैग
प्रसव के समय: आम तौर पर जमा प्राप्त करने के 25 दिन बाद।
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: कोई सीमा नहीं
सबसे अच्छी कीमत अब से संपर्क करें
विस्तार जानकारी
फाइबर व्यास: 50/125um, 62.5/125um निविष्ट वस्तु का नुकसान: एमएम <1.0 डीबी
वापसी हानि: एमएम> 25 डीबी इन्सर्ट-पुल टेस्ट: 500 गुना, आईएल <0.5dB
ऑपरेटिंग तापमान (℃): -40 ℃ ~ + 80 ℃
प्रमुखता देना:

24 फाइबर एमपीओ लूपबैक मॉड्यूल

,

OM4 फाइबर ऑप्टिक लूपबैक केबल

,

40/100जी नेटवर्क परीक्षण एमपीओ लूपबैक असेंबली

उत्पाद विवरण

24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
40G/100G डेटा सेंटर वातावरण में नेटवर्क उपकरण के परीक्षण और सत्यापन के लिए डिज़ाइन किया गया उच्च-प्रदर्शन MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल।
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 0
उत्पाद पहचान
ज़ियन कोड: ZCM1117HXA1
ज़ियन विवरण: 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
उत्पाद अवलोकन
MPO लूपबैक में लूपबैक कॉन्फ़िगरेशन में MPO बैक रिंग जंपिंग लाइनें होती हैं, जो फाइबर के दोनों सिरों को एक MPO कनेक्टर से जोड़ती हैं ताकि एक ही कनेक्टर के भीतर एक पूर्ण प्रकाश पथ बनाया जा सके। यह डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का व्यापक परीक्षण सक्षम करता है, विशेष रूप से 40/100G नेटवर्क संचार में।
स्रोत पर सिग्नल वापस करके, ये लूपबैक विभिन्न नेटवर्क घटनाओं का प्रभावी ढंग से पता लगाते हैं और फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस का विश्वसनीय परीक्षण और मूल्यांकन प्रदान करते हैं।
कॉन्फ़िगरेशन विकल्प
विशिष्ट परीक्षण पोर्ट आवश्यकताओं से मेल खाने के लिए विभिन्न फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर MPO कनेक्टर्स को समायोजित करने के लिए कई ऑप्टिकल फाइबर सर्किट कॉन्फ़िगरेशन में उपलब्ध है।
  • 8F MPO फाइबर लूपबैक मॉड्यूल: MPO इंटरफ़ेस - 40GBASE-SR4/CSR4 QSFP+ उपकरणों के साथ ट्रांससीवर को सत्यापित और परीक्षण करता है
  • 12F MPO फाइबर लूपबैक मॉड्यूल: MPO इंटरफ़ेस - 40GBASE-SR4 QSFP+ या 100GBASE-SR4 उपकरणों के साथ ट्रांससीवर को सत्यापित और परीक्षण करता है
  • 24F MPO फाइबर लूपबैक मॉड्यूल: MPO इंटरफ़ेस - 100GBASE-SR10 CXP/CFP उपकरणों के साथ ट्रांससीवर को सत्यापित और परीक्षण करता है
परीक्षण अनुप्रयोग
MPO लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त दोनों कार्यों का परीक्षण करने के लिए लूप किए गए सिग्नल प्रदान करते हैं। परीक्षण वातावरण में व्यापक रूप से उपयोग किया जाता है, विशेष रूप से समानांतर प्रकाशिकी 40G और 100G नेटवर्क में।
लूपबैक को विशेष रूप से MPO ट्रांससीवर इंटरफेस के ट्रांससीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए इंजीनियर किया गया है। वे MPO ट्रंक और पैच लीड से जुड़कर ऑप्टिकल नेटवर्क सेगमेंट के इंसर्शन लॉस (IL) परीक्षण को सुविधाजनक और तेज करते हैं।
कनेक्टर मानक
MPO सिंगलमोड
संदर्भ: IEC 61754-7
आवास विवरण:
  • SM APC: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि MPO)
  • SM APC: पीला कनेक्टर + ब्लैक बूट (सुपर कम हानि MPO)
MPO मल्टीमोड
संदर्भ: IEC 61754-7
आवास विवरण:
  • OM1 और OM2 PC: बेज कनेक्टर + ब्लैक बूट (मानक हानि MPO)
  • OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर कम हानि MPO)
  • OM3 और OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि MPO)
IEC मानक IEC-61754-7 के अनुरूप; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-568-C के अनुसार संरचित केबलिंग के लिए TIA-604-5(FOCIS5)
10G फाइबर चैनल अनुरूप
40G और 100G IEEE 802.3 अनुरूप
सामग्री विवरण
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 1
ऑप्टिकल विनिर्देश
पैरामीटर विशिष्टता
फाइबर प्रकार मल्टीमोड
फाइबर व्यास 50/125um, 62.5/125um
इंसर्शन लॉस MM < 1.0dB
रिटर्न लॉस MM > 25dB
इंसर्ट-पुल टेस्ट 500 बार, IL < 0.5dB
ऑपरेशन तापमान -40℃ से +80℃
फाइबर ऑप्टिक लूपबैक परीक्षण
एक लूपबैक परीक्षण में एक संचार डिवाइस से एक सिग्नल भेजना और उचित कार्यक्षमता को सत्यापित करने या दोषपूर्ण नेटवर्क नोड्स को समस्या निवारण के लिए इसे उसी डिवाइस पर वापस लूप करना शामिल है।
फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं। डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करते हुए, डिवाइस द्वारा उत्सर्जित सिग्नल को सक्रिय घटक के ट्रांसमिट (Tx) सिरे से उसी घटक के प्राप्त (Rx) सिरे पर लूप किया जाता है।
अनुप्रयोग
12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10/40/100G उच्च-घनत्व डेटा सेंटर आवश्यकताओं के लिए अनुकूलित।
सभी OMC MPO कनेक्टर सेनको/निसिन/सुमितोमो से प्राप्त किए जाते हैं। MPO फाइबर पैच केबल तीन प्राथमिक क्षेत्रों में उपयोग किए जाने वाले उच्च-घनत्व केबल असेंबली हैं:
  • उच्च-घनत्व वातावरण वाले डेटा सेंटर अनुप्रयोग
  • बिल्डिंग इंस्टॉलेशन के लिए फाइबर
  • फाइबर उपकरण के भीतर आंतरिक कनेक्टर अनुप्रयोग
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 2
नामकरण नियम और आदेश की पुष्टि
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 3
कनेक्टर और फाइबर चैनल
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 4
ध्रुवता (चैनल संरेखण)
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 5
ट्रांससीवर चयन गाइड
विशिष्ट ट्रांससीवर के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार की संगतता पर विचार करें। निम्नलिखित तालिकाएँ आमतौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 6 24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 7
यह मार्गदर्शिका सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर के लिए विशिष्ट फाइबर लूपबैक विकल्पों को कवर करती है। अन्य ट्रांससीवर मॉड्यूल के लिए जिनका उल्लेख नहीं किया गया है, चयन इंटरफ़ेस प्रकार, भौतिक संपर्क आवश्यकताओं और केबल प्रकार विनिर्देशों की जांच करके निर्धारित किया जा सकता है।
ज़ियन कम्युनिकेशन हॉट MPO फाइबर ऑप्टिक लूपबैक उत्पाद
7236013 ZCM1111HXA: 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236014 ZCM1121HXA: 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
7236015 ZCM1141HXA: 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236016 ZCM1116HXA: 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236017 ZCM1126HXA: 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236018 ZCM1146HXA: 24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236019 ZCM1117HXA: 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236020 ZCM1127HXA: 12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236021 ZCM1147HXA: 24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236022 ZCM2111HXA: 8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236023 ZCM2121HXA: 12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236024 ZCM2141HXA: 24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236025 ZCM2116HXA: 8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236026 ZCM2126HXA: 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236027 ZCM2146HXA: 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236028 ZCM2117HXA: 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236029 ZCM2127HXA: 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
7236030 ZCM2147HXA: 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
पैकेजिंग
इन फाइबर ऑप्टिक केबलों को आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित कंटेनरों में पैक किया जाता है, जिसे OMC द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है।
मानक कार्टन आकार:
  • 34 × 22 × 15 सेमी
  • 44 × 34 × 24 सेमी
  • 54 × 39 × 34 सेमी
कार्टन चयन ऑर्डर मात्रा पर निर्भर करता है। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 8
OEM/ODM सेवाएँ
अनुकूलन विकल्प उपलब्ध हैं जिनमें शामिल हैं:
  • केबल रंग, प्रिंटिंग टेक्स्ट, केबल जैकेट सामग्री, कनेक्टर रंग
  • OEM लेबल, पहचान रिंग, केबल लेबल, बॉक्स, शिपिंग चिह्न
  • विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न गुणवत्ता स्तर
24 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए 9
