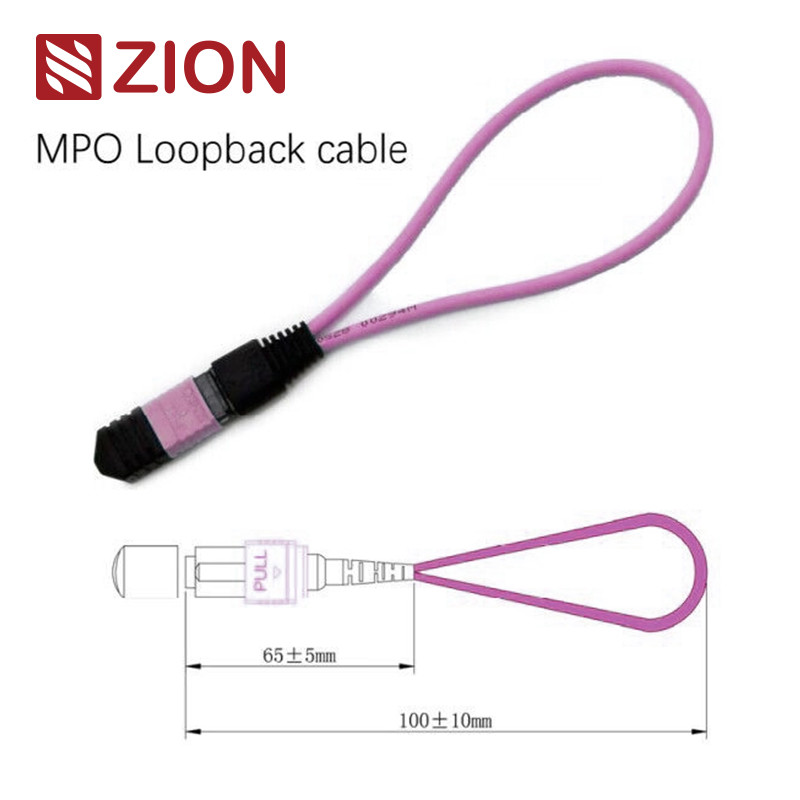

12 फाइबर MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40/100G नेटवर्क परीक्षण के लिए

MPO लूपबैक में लूपबैक कॉन्फ़िगरेशन में MPO बैक रिंग जंपिंग लाइनें शामिल हैं, जिसमें फाइबर के दोनों सिरे एक MPO कनेक्टर में समाप्त होते हैं ताकि एक ही कनेक्टर के भीतर एक प्रकाश पथ बनाया जा सके। यह डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता का परीक्षण करने में सक्षम बनाता है, विशेष रूप से 40/100G नेटवर्क संचार में। सिग्नल वापस करके, यह विभिन्न संभावित मुद्दों का पता लगाने में मदद करता है और फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन को सक्षम बनाता है।

ऑप्टिकल फाइबर लूपबैक सर्किट व्यापक पोर्ट परीक्षण के लिए विभिन्न फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर MPO कनेक्टर्स को समायोजित करने के लिए कई कॉन्फ़िगरेशन में उपलब्ध हैं। 12F MPO फाइबर लूपबैक मॉड्यूल विशेष रूप से 40GBASE-SR4 QSFP+ या 100GBASE-SR4 उपकरणों के लिए MPO इंटरफेस वाले ट्रांससीवर के सत्यापन और परीक्षण की अनुमति देता है।

MPO लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त कार्यों का परीक्षण करने के लिए एक लूप किया गया सिग्नल प्रदान करते हैं। इनका व्यापक रूप से परीक्षण वातावरण में उपयोग किया जाता है, खासकर समानांतर प्रकाशिकी 40G और 100G नेटवर्क में। लूपबैक को MPO ट्रांससीवर इंटरफेस के ट्रांससीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए इंजीनियर किया गया है। MPO लूपबैक MPO ट्रंक और पैच लीड से कनेक्ट होने पर ऑप्टिकल नेटवर्क सेगमेंट के इंसर्शन लॉस (IL) परीक्षण को सुविधाजनक और तेज करते हैं।

MPO सिंगलमोड संदर्भ: IEC 61754-7
MPO सिंगलमोड हाउसिंग विवरण: SM APC: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि MPO)
SM APC: पीला कनेक्टर + ब्लैक बूट (सुपर कम हानि MPO)

MPO मल्टीमोड संदर्भ: IEC 61754-7
MPO मल्टीमोड हाउसिंग विवरण:
OM1&OM2 PC: बेज कनेक्टर + ब्लैक बूट (मानक हानि MPO)
OM3&OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर कम हानि MPO)
OM3&OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (मानक हानि MPO)

एक लूपबैक परीक्षण में संचार डिवाइस से एक सिग्नल भेजना और उचित कार्यक्षमता को सत्यापित करने या दोषपूर्ण नेटवर्क नोड्स को समस्या निवारण के लिए इसे उसी डिवाइस पर वापस लूप करना शामिल है। फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं। डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करते हुए, डिवाइस द्वारा उत्सर्जित सिग्नल को ट्रांसमिट (Tx) एंड से उसी घटक के रिसीव (Rx) एंड पर लूप किया जाता है।

12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10/40/100G उच्च-घनत्व डेटा सेंटर आवश्यकताओं के लिए अनुकूलित।

ट्रांससीवर परीक्षण के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार की संगतता पर विचार करें। निम्नलिखित तालिकाएँ आमतौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।

यह मार्गदर्शिका सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर के लिए विशिष्ट फाइबर लूपबैक विकल्पों पर चर्चा करती है। यहां उल्लेखित नहीं किए गए ट्रांससीवर मॉड्यूल के लिए, उनके इंटरफ़ेस प्रकार, भौतिक संपर्क आवश्यकताओं और केबल विनिर्देशों को समझकर उपयुक्त लूपबैक का चयन किया जा सकता है।

ये फाइबर ऑप्टिक केबल आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित पैकेजिंग में पैक किए जाते हैं जिन्हें OMC द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है। उपलब्ध कार्टन आकार में 34*22*15 सेमी, 44*34*24 सेमी और 54*39*34 सेमी शामिल हैं। कार्टन चयन ऑर्डर मात्रा पर निर्भर करता है। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
