एमपीओ लूप में एमपीओ बैक रिंग जंपिंग लाइन होती है, और फाइबर के दोनों छोरों को एक एमपीओ कनेक्टर में डालकर एक ही कनेक्टर में प्रकाश पथ प्राप्त किया जाता है।उपकरण की प्रक्षेपण क्षमता और प्राप्त करने की संवेदनशीलता, विशेष रूप से 40/100G नेटवर्क संचार में,फाइबर नेटवर्क पर एक एकल घटक या इंटरफ़ेस के प्रभावी परीक्षण और मूल्यांकन को प्राप्त करने के लिए संकेतों को वापस करके विभिन्न संभावित घटनाओं का पता लगा सकता है.
ऑप्टिकल फाइबर सर्किट के कई कॉन्फ़िगरेशन हैं, जो परीक्षण में पोर्ट के अनुकूल होने के लिए 8 कोर, 12 कोर और 24 कोर एमपीओ कनेक्टर और कई फाइबर फाइबर कॉन्फ़िगरेशन को समायोजित कर सकते हैं।8F MPO फाइबर लूपबैक मॉड्यूल MPO इंटरफेस ¥ 40GBASE-SR4/CSR4 QSFP+ उपकरणों की विशेषता वाले ट्रांससीवरों के सत्यापन और परीक्षण की अनुमति देता है. 12 एफ एमपीओ फाइबर लूपबैक मॉड्यूल एमपीओ इंटरफेस 40GBASESR4 QSFP + या 100GBASE-SR4 उपकरणों की सुविधा वाले ट्रांससीवरों के सत्यापन और परीक्षण की अनुमति देता है।24F MPO फाइबर लूपबैक मॉड्यूल MPO इंटरफेस ¥ 100GBASESR10 CXP/CFP उपकरणों की सुविधा वाले ट्रांससीवरों के सत्यापन और परीक्षण की अनुमति देता है.
एमपीओ लूपबैक मॉड्यूल प्रसारण और प्राप्त करने के कार्यों का परीक्षण करने के लिए एक लूप सिग्नल प्रदान करता है। यह व्यापक रूप से परीक्षण वातावरण में विशेष रूप से समानांतर ऑप्टिक्स 40 और 100 जी नेटवर्क के भीतर उपयोग किया जाता है।लूपबैक MPO ट्रांससीवर इंटरफेस के ट्रांससीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए बनाए जाते हैंएमपीओ लूपबैक उन्हें एमपीओ ट्रंक/पैच केड से जोड़कर ऑप्टिकल नेटवर्क के खंडों के आईएल परीक्षण को सुविधाजनक और तेज कर सकते हैं।
ओएमसी एमपीओ नेटवर्क घटकों और प्रणालियों के बर्न-इन और परीक्षण के लिए एमपीओ फाइबर ऑप्टिक लूपबैक असेंबली की एक लाइन प्रदान करता है।इन एमपीओ लूपबैक असेंबली का उपयोग प्रभावी ढंग से नेटवर्क उपकरण के ट्रांसमीटर क्षमता और रिसीवर संवेदनशीलता का परीक्षण करने के लिए किया जाता हैविशेष रूप से दूरसंचार और डेटा कॉम आवश्यकताओं के लिए, वे इन अनुप्रयोगों के लिए उपलब्ध उच्चतम घनत्व के लिए एक कॉम्पैक्ट आवास में पैक किए जाते हैं।
कनेक्टर ◊ औद्योगिक मानक
एमपीओ एकल मोडसंदर्भःआईईसी 61754-7
एमपीओ एकल मोडआवास का विवरण:एसएम एपीसीः ग्रीन कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
एसएम एपीसीः पीले कनेक्टर्स+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोडसंदर्भःआईईसी 61754-7
एमपीओ मल्टीमोडआवास का विवरण:OM1&OM2 पीसीः बेज कनेक्टर्स+काला बूट (मानक हानि MPO)
OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (मानक&सुपर कम हानि MPO)
OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (मानक हानि MPO)
- IEC मानक IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) के अनुरूप संरचनात्मक केबलिंग प्रति TIA-568-C
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
सामग्री का विवरण
ऑप्टिकल विनिर्देश
आइटम: पैरामीटर
फाइबर प्रकारः मल्टीमोड
फाइबर व्यासः 50/125um, 62.5/125um
सम्मिलन हानिः MM<1.0dB
वापसी हानिः MM>25dB
सम्मिलन-पुल परीक्षणः 500 गुना, आईएल<0.5dB
ऑपरेशन तापमानः -40°C ~ +80°C
फाइबर ऑप्टिक लूपबैक परीक्षण
आम तौर पर, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkफाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक का उपयोग डिवाइस की परिचालन विश्वसनीयता को सत्यापित करने के लिए किया जाता है।डेटा संचरण के लिए फाइबर ऑप्टिक लूपबैक केबल या फाइबर ऑप्टिक लूपबैक मॉड्यूल का उपयोग करना, उपकरण द्वारा उत्सर्जित सिग्नल एक सक्रिय घटक के प्रेषक (Tx) छोर से उसी घटक के प्राप्त (Rx) छोर पर वापस लूप किया जाता है।
आवेदन
12F MPO- LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च घनत्व डेटा सेंटर के लिए डिज़ाइन किए गए हैं। यह 10/40/100G उच्च घनत्व डेटा सेंटर अनुप्रयोगों के लिए अनुकूलित है।
ओएमसी के सभी एमपीओ कनेक्टर सेन्को/निसीन/सुमितोमो के हैं। एमपीओ फाइबर पैच कॉर्ड एक प्रकार का उच्च घनत्व वाला केबल असेंबली है जिसका आमतौर पर तीन क्षेत्रों में उपयोग किया जाता है।
- उच्च घनत्व स्तर के वातावरण के साथ डेटा केंद्र अनुप्रयोग
- इमारत के लिए ऑप्टिकल फाइबर
- फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
नामकरण नियम और आदेश की पुष्टि की जानकारी:
कनेक्टर फाइबर चैनल
ध्रुवीयता (चैनल संरेखण)
किसी विशेष ट्रांससीवर के लिए कौन सा चुनें?
ट्रांसीवर और लूपबैक की सामान्य विशेषताओं को ध्यान में रखते हुए, हमें ट्रांसीवर के लिए लूपबैक का चयन करते समय कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार के बारे में सोचना चाहिए।कुछ सबसे अधिक इस्तेमाल किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन गाइड निम्नलिखित तालिकाओं में संक्षेप में प्रस्तुत किया गया है.
निष्कर्ष
इस पोस्ट में कुछ सबसे अधिक इस्तेमाल किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर के लिए विशिष्ट फाइबर लूपबैक विकल्पों पर चर्चा की गई है।हम यह भी पता कर सकते हैं कि इसके लिए उपयुक्त लूपबैक कैसे चुनें इसके इंटरफ़ेस प्रकार के बारे में विवरण प्राप्त करके, शारीरिक संपर्क और केबल का प्रकार।
सिय्योन कम्युनिकेशन का हॉट एमपीओ फाइबर ऑप्टिक लूपबैक
- 7236013 ZCM1111HXA: 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236014 ZCM1121HXA: 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236015 ZCM1141HXA: 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236016 ZCM1116HXA: 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236017 ZCM1126HXA: 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236018 ZCM1146HXA: 24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल

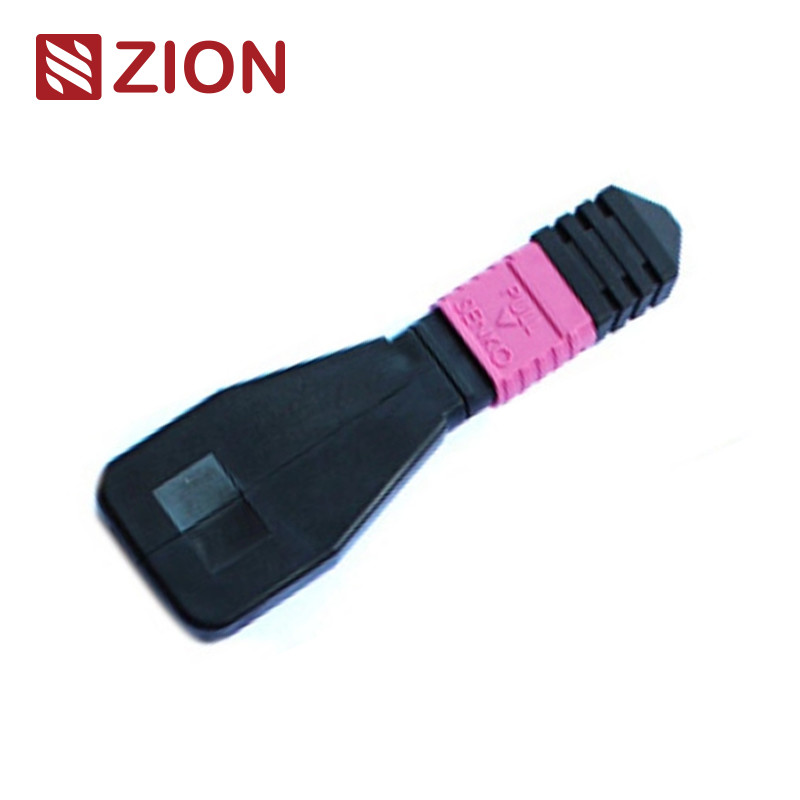

- 7236019 ZCM1117HXA: 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236020 ZCM1127HXA: 12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 723602: ZCM1147HXA: 24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल / केबल
- 7236022 ZCM2111HXA: 8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236023 ZCM2121HXA: 12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236024 ZCM2141HXA: 24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236025 ZCM2116HXA: 8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236026 ZCM2126HXA: 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236027 ZCM2146HXA: 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236028 ZCM2117HXA: 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236029 ZCM2127HXA: 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
- 7236030 ZCM2147HXA: 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
पैकेजिंग
इस आसानी से लेने योग्य और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को OMC द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है।
मानक कार्डबोर्ड का आकारः 34*22*15 सेमी; 44*34*24 सेमी ; 54*39*34 सेमी। किस कार्डबोर्ड का उपयोग किया जाना है यह माल Qty पर निर्भर करता है।
पैकिंग अनुकूलित की जा सकती है।
आपके लिए OEM/ODM सेवा
- केबल का रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
- ओईएम लेबल, पहचान रिंग, केबल के लेबल,बक्सा, शिपिंग चिह्न
- अलग-अलग गुणवत्ता स्तर
