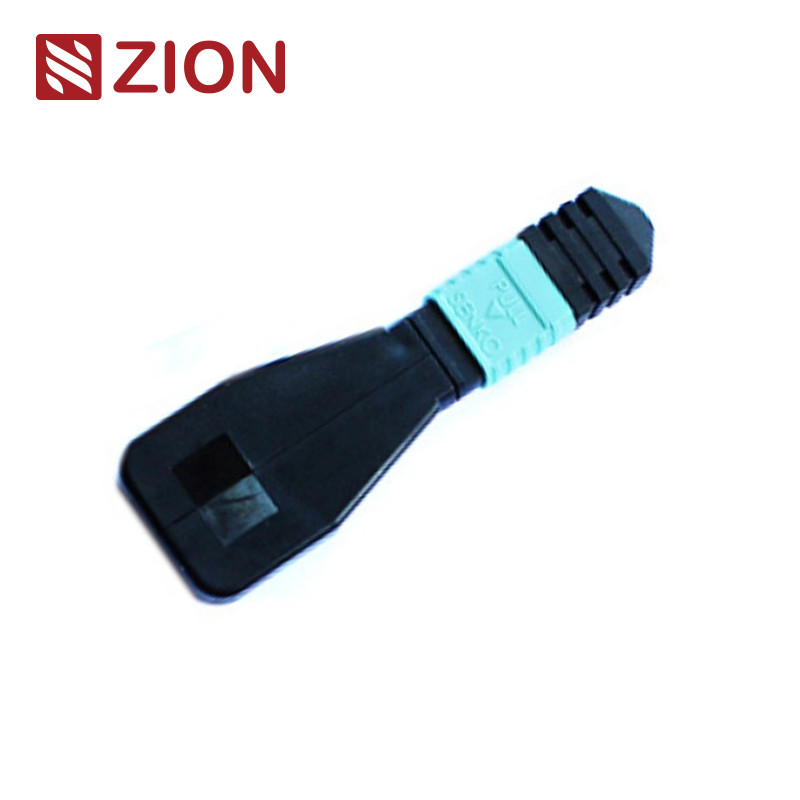

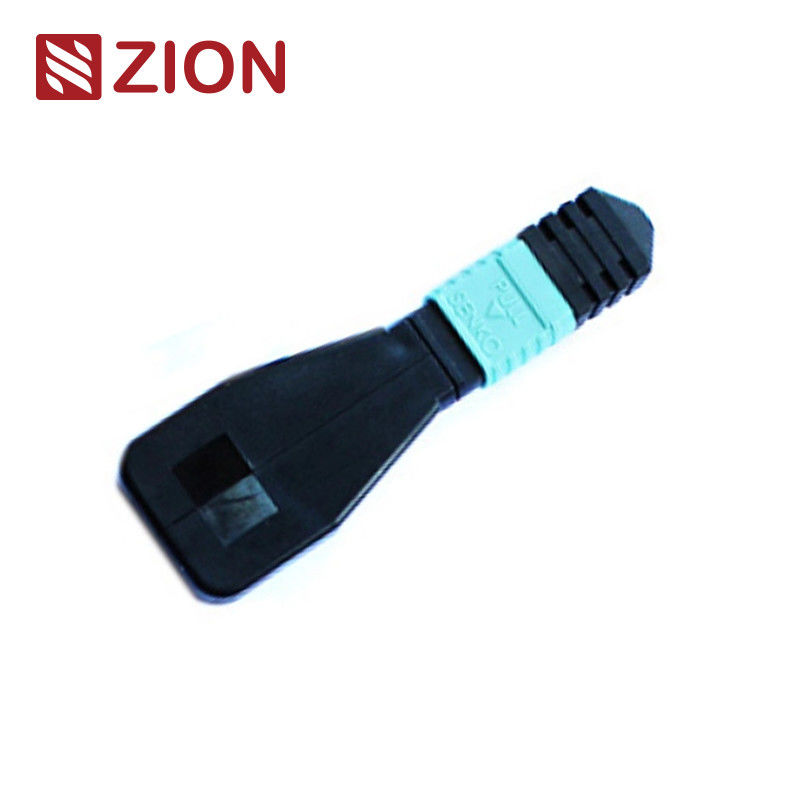

40/100G नेटवर्क परीक्षण के लिए 24 फाइबर MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल

उच्च-प्रदर्शन MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल 40G/100G डेटा सेंटर वातावरण में नेटवर्क उपकरणों के परीक्षण और सत्यापन के लिए डिज़ाइन किया गया है।

एमपीओ लूपबैक में लूपबैक कॉन्फ़िगरेशन में एमपीओ बैक रिंग जंपिंग लाइनें शामिल हैं, जो एक ही कनेक्टर के भीतर एक पूर्ण प्रकाश पथ बनाने के लिए फाइबर के दोनों सिरों को एमपीओ कनेक्टर में जोड़ती हैं। यह डिवाइस लॉन्च क्षमता और विशेष रूप से 40/100G नेटवर्क संचार में संवेदनशीलता प्राप्त करने के व्यापक परीक्षण को सक्षम बनाता है। स्रोत पर सिग्नल लौटाकर, ये लूपबैक फाइबर नेटवर्क घटकों और इंटरफेस के गहन परीक्षण और मूल्यांकन के लिए विभिन्न नेटवर्क घटनाओं को प्रभावी ढंग से पहचानते हैं और उनका पता लगाते हैं।

विभिन्न परीक्षण पोर्ट आवश्यकताओं के अनुकूल, 8-कोर, 12-कोर और 24-कोर एमपीओ कनेक्टर को समायोजित करने के लिए कई ऑप्टिकल फाइबर कॉन्फ़िगरेशन में उपलब्ध है:

एमपीओ लूपबैक मॉड्यूल परीक्षण संचार और प्राप्त करने वाले कार्यों के लिए लूप सिग्नल प्रदान करते हैं, विशेष रूप से समानांतर ऑप्टिक्स 40 जी और 100 जी नेटवर्क के लिए परीक्षण वातावरण में व्यापक रूप से उपयोग किया जाता है। इन लूपबैक को एमपीओ ट्रांसीवर इंटरफेस के ट्रांससीवर्स (टीएक्स) और रिसीवर्स (आरएक्स) पदों को जोड़ने के लिए इंजीनियर किया गया है। वे एमपीओ ट्रंक और पैच लीड से जुड़कर ऑप्टिकल नेटवर्क सेगमेंट के आईएल परीक्षण की सुविधा और तेजी लाते हैं।

एमपीओ सिंगलमोड संदर्भ:आईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरण:एसएम एपीसी: ग्रीन कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ); एसएम एपीसी: पीला कनेक्टर+काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड संदर्भ:आईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरण:OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ); OM3&OM4 PC: एक्वा कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड एवं सुपर लो लॉस एमपीओ); OM3&OM4 पीसी: हीदर वायलेट कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)

लूपबैक परीक्षण में एक संचार उपकरण से सिग्नल भेजना और उचित कार्यक्षमता को सत्यापित करने और दोषपूर्ण नेटवर्क नोड्स का निवारण करने के लिए इसे वापस लूप करना शामिल है। ऑप्टिकल लूपबैक विशेष रूप से फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करके उसी घटक के ट्रांसमिट (टीएक्स) छोर से उत्सर्जित सिग्नल को वापस उसी घटक के प्राप्त (आरएक्स) छोर पर लूप करके फाइबर ऑप्टिक उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं।

12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल्स 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। 10/40/100G उच्च-घनत्व डेटा सेंटर वातावरण के लिए अनुकूलित, ये असेंबली सेनको/निसिन/सुमितोमो से एमपीओ कनेक्टर्स का उपयोग करती हैं और तीन प्राथमिक अनुप्रयोग क्षेत्रों की सेवा करती हैं:

विशिष्ट ट्रांसीवर मॉड्यूल के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार संगतता पर विचार करें। निम्नलिखित तालिकाएँ आमतौर पर उपयोग किए जाने वाले ट्रांसीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं:

विशेष रूप से उल्लिखित ट्रांसीवर मॉड्यूल के लिए, इंटरफ़ेस प्रकार, भौतिक संपर्क आवश्यकताओं और केबल प्रकार विनिर्देशों का विश्लेषण करके उपयुक्त लूपबैक चयन निर्धारित किया जा सकता है।

इन फाइबर ऑप्टिक केबलों को आसानी से संभाले जाने वाले, अच्छी तरह से संरक्षित पैकेजिंग में पैक किया जाता है और OMC द्वारा मानक के रूप में लेबल और चिह्नित किया जाता है। उपलब्ध कार्टन आकार: 34*22*15 सेमी; 44*34*24 सेमी; 54*39*34 सेमी. कार्टन का चयन ऑर्डर मात्रा पर निर्भर करता है। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।

अनुकूलन विकल्पों में शामिल हैं:
