8 फाइबर एमपीओ ओएम3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
सिय्योन उत्पाद जानकारी
सिय्योन कोड:ZCM1116HXA1

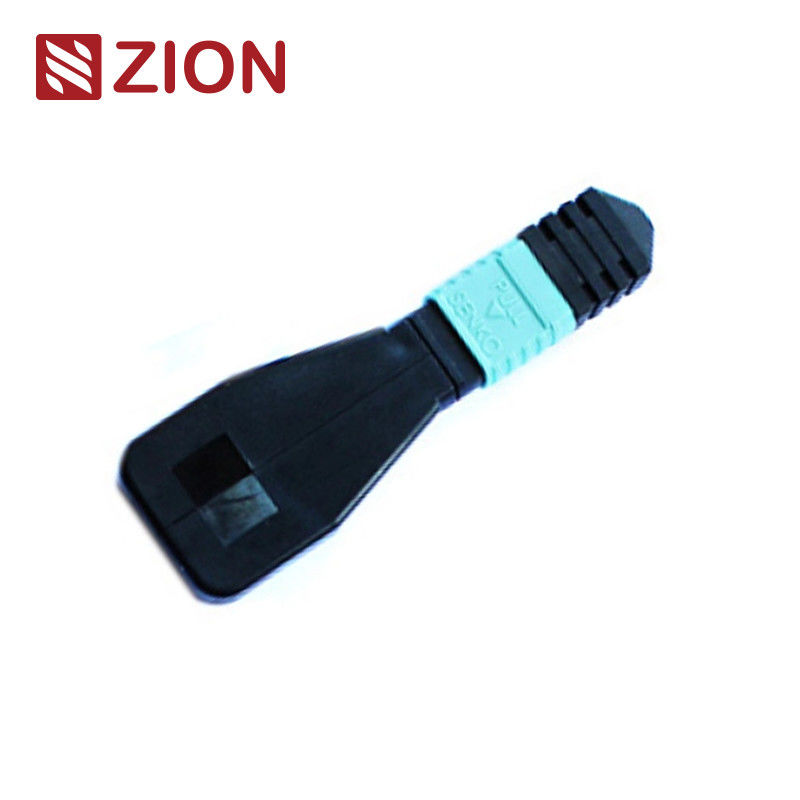

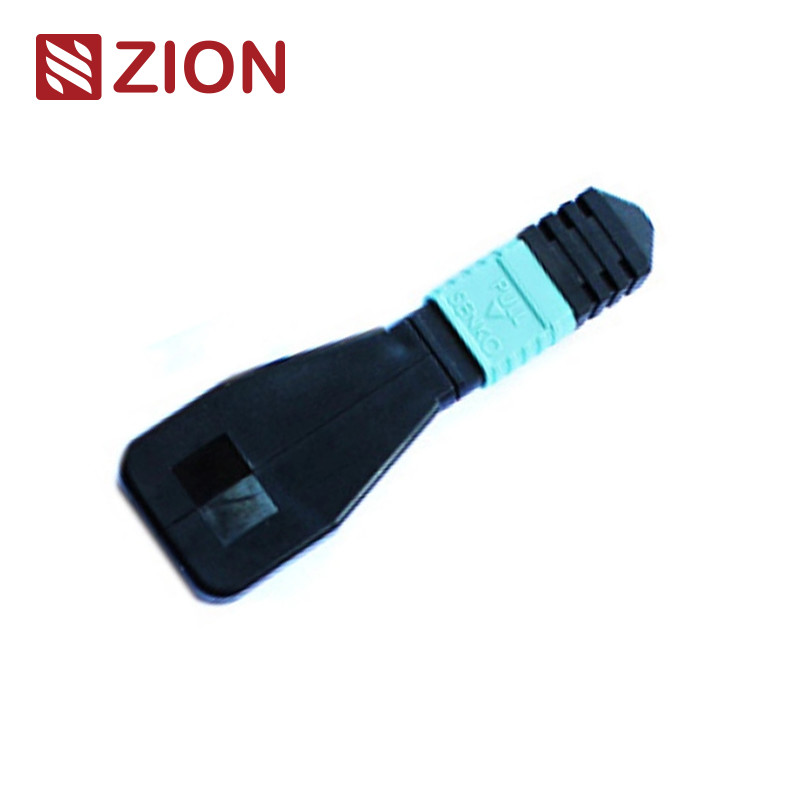

सिय्योन विवरण:8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल
एमपीओ लूपबैक में लूपबैक कॉन्फ़िगरेशन में एमपीओ बैक रिंग जंपिंग लाइनें शामिल हैं, जिसमें फाइबर के दोनों सिरों को एक ही कनेक्टर के भीतर एक पूर्ण प्रकाश पथ बनाने के लिए एमपीओ कनेक्टर में समाप्त किया जाता है। यह डिवाइस लॉन्च क्षमता और विशेष रूप से 40/100G नेटवर्क संचार में संवेदनशीलता प्राप्त करने के परीक्षण को सक्षम बनाता है। सिग्नल लौटाकर, विभिन्न संभावित घटनाओं की पहचान की जा सकती है, जिससे फाइबर ऑप्टिक नेटवर्क के भीतर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन की अनुमति मिलती है।
ऑप्टिकल फाइबर लूपबैक कई कॉन्फ़िगरेशन में उपलब्ध हैं, जिसमें विभिन्न परीक्षण पोर्ट आवश्यकताओं के अनुकूल विभिन्न फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर एमपीओ कनेक्टर शामिल हैं। 8F MPO फाइबर लूपबैक मॉड्यूल MPO इंटरफेस, विशेष रूप से 40GBASE-SR4/CSR4 QSFP+ डिवाइस वाले ट्रांससीवर्स का सत्यापन और परीक्षण करता है।
एमपीओ लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त करने के कार्यों का परीक्षण करने के लिए लूप सिग्नल प्रदान करते हैं। इनका व्यापक रूप से परीक्षण परिवेश में उपयोग किया जाता है, विशेष रूप से समानांतर ऑप्टिक्स 40G और 100G नेटवर्क में। लूपबैक को एमपीओ ट्रांसीवर इंटरफेस के ट्रांसीवर (टीएक्स) और रिसीवर (आरएक्स) पदों को जोड़ने के लिए डिज़ाइन किया गया है। एमपीओ लूपबैक एमपीओ ट्रंक और पैच लीड से कनेक्ट होने पर ऑप्टिकल नेटवर्क सेगमेंट के इंसर्शन लॉस (आईएल) परीक्षण की सुविधा प्रदान करता है और इसमें तेजी लाता है।
कनेक्टर औद्योगिक मानक
एमपीओ सिंगलमोड संदर्भ:आईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरण:एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
एसएम एपीसी: पीला कनेक्टर + काला बूट (सुपर लो लॉस एमपीओ)
एमपीओ मल्टीमोड संदर्भ:आईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरण:OM1 और OM2 पीसी: बेज कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
OM3 और OM4 PC: एक्वा कनेक्टर + ब्लैक बूट (मानक और सुपर लो लॉस एमपीओ)
OM3 और OM4 PC: हीदर वायलेट कनेक्टर + ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ)
- आईईसी मानक आईईसी-61754-7 को पूरा करता है; आईईसी61755, टेलकोर्डिया जीआर-1435-कोर, जेआईएस सी5982; TIA-604-5(FOCIS5) अनुपालक TIA-568-C प्रति संरचित केबलिंग
- 10जी फाइबर चैनल अनुपालक
- 40जी और 100जी आईईईई 802.3 अनुपालक
ऑप्टिकल विशिष्टताएँ
| फाइबर प्रकार |
बहुपद्वति |
| फाइबर व्यास |
50/125um, 62.5/125um |
| निविष्ट वस्तु का नुकसान |
एमएम <1.0डीबी |
| वापसी हानि |
एमएम > 25 डीबी |
| सम्मिलित करें-खींचें परीक्षण |
500 बार, आईएल <0.5 डीबी |
| ऑपरेशन तापमान |
-40℃ से +80℃ |
फाइबर ऑप्टिक लूपबैक परीक्षण
लूपबैक परीक्षण में एक संचार उपकरण से सिग्नल भेजना और उचित कार्यक्षमता को सत्यापित करने या दोषपूर्ण नेटवर्क नोड्स का निवारण करने के लिए इसे उसी डिवाइस पर वापस लूप करना शामिल है। फाइबर ऑप्टिक लूपबैक परीक्षण के लिए, ऑप्टिकल लूपबैक उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं। डेटा ट्रांसमिशन के लिए फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करते हुए, डिवाइस द्वारा उत्सर्जित सिग्नल को सक्रिय घटक के ट्रांसमिट (टीएक्स) छोर से वापस उसी घटक के प्राप्त (आरएक्स) छोर तक लूप किया जाता है।
अनुप्रयोग
12F MPO-LC/SC/FC/ST स्ट्रेट हार्नेस केबल 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 और उच्च-घनत्व डेटा सेंटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। इन्हें 10/40/100G उच्च-घनत्व डेटा सेंटर वातावरण के लिए अनुकूलित किया गया है।
सभी ओएमसी एमपीओ कनेक्टर सेनको/निसिन/सुमितोमो से प्राप्त किए गए हैं। एमपीओ फाइबर पैच कॉर्ड उच्च घनत्व वाली केबल असेंबली हैं जिनका उपयोग तीन प्राथमिक क्षेत्रों में किया जाता है:
- उच्च घनत्व वाले वातावरण वाले डेटा सेंटर अनुप्रयोग
- भवन स्थापनाओं के लिए फाइबर
- फाइबर उपकरण के भीतर आंतरिक कनेक्टर अनुप्रयोग
नामकरण नियम एवं आदेश की पुष्टि
ध्रुवीयता (चैनल संरेखण)
ट्रांसीवर चयन गाइड
विशिष्ट ट्रांससीवर्स के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार संगतता पर विचार करें। निम्नलिखित तालिकाएँ आमतौर पर उपयोग किए जाने वाले ट्रांसीवर मॉड्यूल के लिए चयन मार्गदर्शन प्रदान करती हैं।
निष्कर्ष
यह मार्गदर्शिका सबसे अधिक उपयोग किए जाने वाले फाइबर ऑप्टिक ट्रांससीवर्स के लिए विशिष्ट फाइबर लूपबैक विकल्पों पर चर्चा करती है। विशेष रूप से उल्लिखित ट्रांसीवर मॉड्यूल के लिए, उनके इंटरफ़ेस प्रकार, भौतिक संपर्क आवश्यकताओं और केबल प्रकार विनिर्देशों को समझकर उपयुक्त लूपबैक का चयन किया जा सकता है।
