| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HELLOSIGNAL® OR OEM |
| न्यूनतम आदेश मात्रा: | 50PCS |
| पैकेजिंग विवरण: | 10 पीसी / प्लास्टिक बैग |
| प्रसव के समय: | आम तौर पर जमा प्राप्त करने के 25 दिन बाद। |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | कोई सीमा नहीं |
| फाइबर व्यास: | 9/125um | निविष्ट वस्तु का नुकसान: | एसएम (G657A1) <1.0dB |
|---|---|---|---|
| वापसी हानि: | एसएम> 50 डीबी | इन्सर्ट-पुल टेस्ट: | 500 गुना, आईएल <0.5dB |
| ऑपरेटिंग तापमान (℃): | -40 ℃ ~ + 80 ℃ | ||
| प्रमुखता देना: | 24 फाइबर एमपीओ लूपबैक मॉड्यूल,सिंगलमोड फाइबर ऑप्टिक लूपबैक केबल,40/100जी नेटवर्क परीक्षण एमपीओ लूपबैक असेंबली |
||

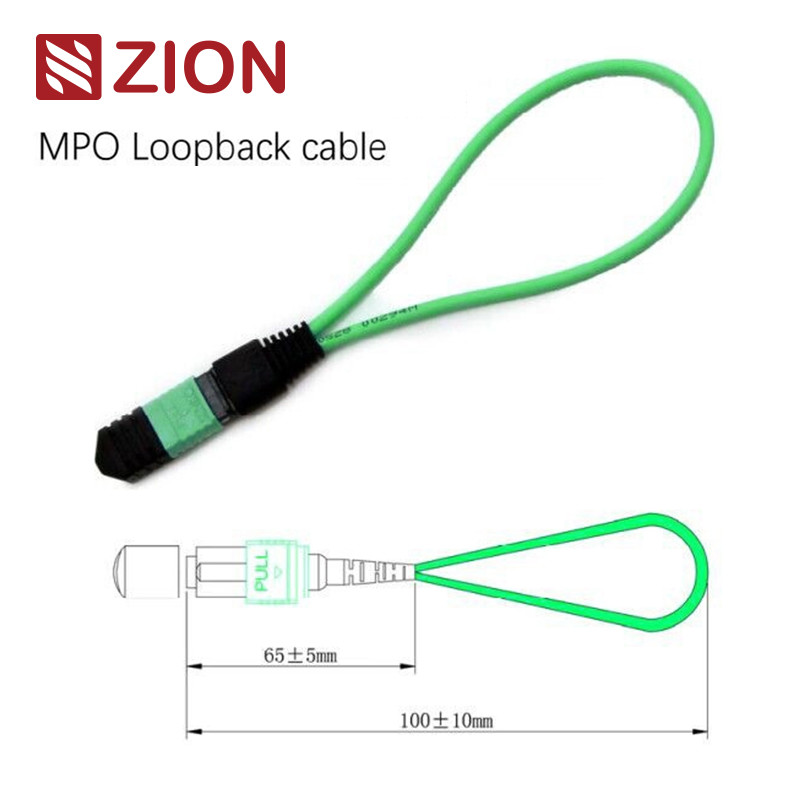

MPO लूपबैक में लूपबैक कॉन्फ़िगरेशन में MPO बैक रिंग जंपिंग लाइनें शामिल हैं, जो फाइबर के दोनों सिरों को एक MPO कनेक्टर से जोड़ती हैं ताकि एक ही कनेक्टर के भीतर एक पूर्ण प्रकाश पथ बनाया जा सके। यह विशेष रूप से 40/100G नेटवर्क संचार में डिवाइस लॉन्च क्षमता और प्राप्त संवेदनशीलता के परीक्षण को सक्षम बनाता है। सिग्नल लौटाकर, यह विभिन्न संभावित मुद्दों का पता लगाने में मदद करता है और फाइबर नेटवर्क पर व्यक्तिगत घटकों या इंटरफेस के प्रभावी परीक्षण और मूल्यांकन की सुविधा प्रदान करता है।
कई कॉन्फ़िगरेशन में उपलब्ध, ये लूपबैक मॉड्यूल विभिन्न परीक्षण पोर्ट आवश्यकताओं के अनुकूल होने के लिए विभिन्न फाइबर कॉन्फ़िगरेशन के साथ 8-कोर, 12-कोर और 24-कोर MPO कनेक्टर्स को समायोजित करते हैं।
MPO लूपबैक मॉड्यूल ट्रांसमिट और प्राप्त करने वाले कार्यों का परीक्षण करने के लिए एक लूप किया गया सिग्नल प्रदान करते हैं। इनका व्यापक रूप से परीक्षण वातावरण में उपयोग किया जाता है, खासकर समानांतर प्रकाशिकी 40G और 100G नेटवर्क में। लूपबैक को MPO ट्रांससीवर इंटरफेस के ट्रांससीवर (TX) और रिसीवर (RX) पदों को जोड़ने के लिए डिज़ाइन किया गया है। MPO लूपबैक उन्हें MPO ट्रंक और पैच लीड से जोड़कर ऑप्टिकल नेटवर्क सेगमेंट के IL परीक्षण की सुविधा और गति प्रदान करते हैं।
OMC MPO नेटवर्क घटकों और सिस्टम के बर्न-इन और परीक्षण के लिए MPO फाइबर ऑप्टिक लूपबैक असेंबली की एक व्यापक लाइन प्रदान करता है। ये असेंबली दूरसंचार और डेटाकॉम आवश्यकताओं को पूरा करते हुए नेटवर्क उपकरणों की ट्रांसमीटर क्षमता और रिसीवर संवेदनशीलता का प्रभावी ढंग से परीक्षण करती हैं। इन्हें इन अनुप्रयोगों में अधिकतम घनत्व के लिए कॉम्पैक्ट हाउसिंग में पैक किया जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| फाइबर प्रकार | सिंगलेमोड |
| फाइबर व्यास | 9/125um |
| सम्मिलन हानि | SM(G657A1)＜1.0dB |
| वापसी हानि | SM＞50dB |
| इन्सर्ट-पुल टेस्ट | 500 बार, IL＜0.5dB |
| ऑपरेशन तापमान | -40℃~ +80℃ |
एक लूपबैक परीक्षण एक संचार डिवाइस से एक सिग्नल भेजता है और इसे उसी डिवाइस पर वापस लूप करता है ताकि उचित कार्यक्षमता को सत्यापित किया जा सके या दोषपूर्ण नेटवर्क नोड्स का निवारण किया जा सके। ऑप्टिकल लूपबैक फाइबर ऑप्टिक लूपबैक केबल या मॉड्यूल का उपयोग करके एक सक्रिय घटक के ट्रांसमिट (Tx) सिरे से उत्सर्जित सिग्नल को उसी घटक के प्राप्त (Rx) सिरे पर वापस रूट करके उपकरणों की परिचालन विश्वसनीयता को सत्यापित करते हैं।
फाइबर ऑप्टिक लूपबैक परीक्षण का उपयोग आमतौर पर फाइबर ऑप्टिक ट्रांससीवर की जांच के लिए किया जाता है। चूंकि ट्रांससीवर में प्रकाश संकेतों को प्राप्त करने और प्रसारित करने के लिए अलग-अलग पोर्ट होते हैं, इसलिए इन पोर्ट का परीक्षण रखरखाव के लिए आवश्यक है। परीक्षण प्रक्रिया ट्रांसमीटर पोर्ट से लेजर सिग्नल को रिसीवर पोर्ट पर वापस रूट करती है, फिर यह सुनिश्चित करने के लिए कि वे समान और त्रुटि मुक्त हैं, प्रेषित और प्राप्त पैटर्न की तुलना करती है।
किसी विशिष्ट ट्रांससीवर के लिए लूपबैक का चयन करते समय, कनेक्टर प्रकार, पॉलिश प्रकार और केबल प्रकार पर विचार करें। आमतौर पर उपयोग किए जाने वाले ट्रांससीवर मॉड्यूल के लिए चयन गाइड नीचे संक्षेपित है।
| उत्पाद कोड | विवरण |
|---|---|
| 7236013 ZCM1111HXA | 8F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236014 ZCM1121HXA | 12F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल/केबल |
| 7236015 ZCM1141HXA | 24F MPO SM फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236016 ZCM1116HXA | 8F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236017 ZCM1126HXA | 12F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236018 ZCM1146HXA | 24F MPO OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236019 ZCM1117HXA | 8F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236020 ZCM1127HXA | 12F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236021 ZCM1147HXA | 24F MPO OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236022 ZCM2111HXA | 8F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236023 ZCM2121HXA | 12F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236024 ZCM2141HXA | 24F MTP SM फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236025 ZCM2116HXA | 8F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236026 ZCM2126HXA | 12F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236027 ZCM2146HXA | 24F MTP OM3 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236028 ZCM2117HXA | 8F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236029 ZCM2127HXA | 12F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
| 7236030 ZCM2147HXA | 24F MTP OM4 फाइबर ऑप्टिक लूपबैक मॉड्यूल /केबल |
इन फाइबर ऑप्टिक केबलों में आसानी से संभाला जाने वाला, अच्छी तरह से संरक्षित पैकेजिंग है जिसे OMC द्वारा मानक के रूप में लेबल और चिह्नित किया गया है। उपलब्ध कार्टन आकार में 34×22×15 सेमी, 44×34×24 सेमी और 54×39×34 सेमी शामिल हैं। कार्टन चयन ऑर्डर मात्रा पर निर्भर करता है। कस्टम पैकेजिंग विकल्प उपलब्ध हैं।
|
