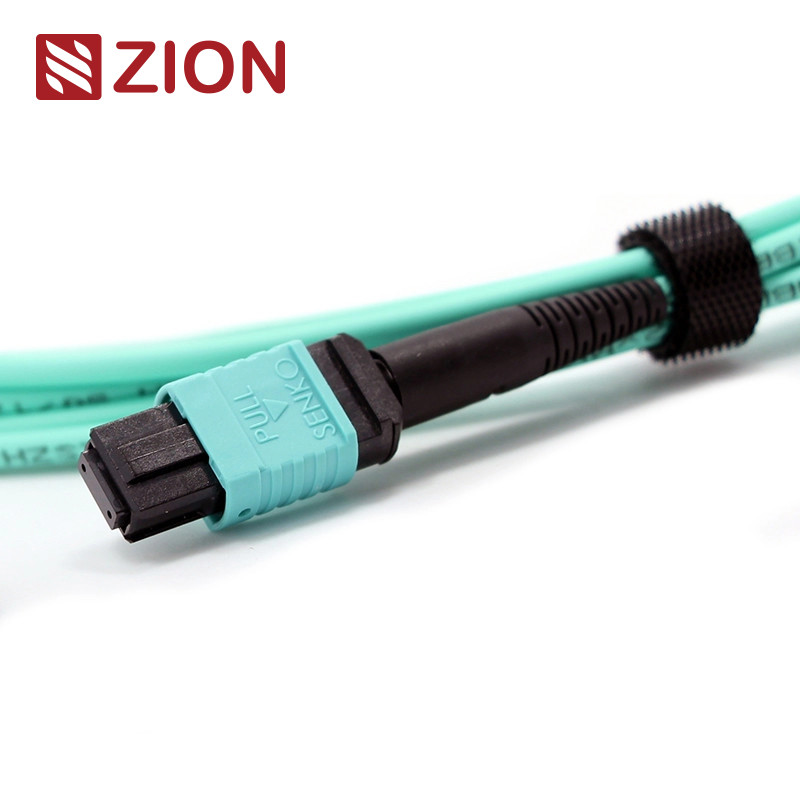

MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर
सिय्योन कोड और विवरण
सिय्योन कोड
सिय्योन विवरण
ZCM2157HLA1X
MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर
एमटीपी कनेक्टर एक प्रकार का फाइबर कनेक्टर है।MTP (मल्टी-फाइबर पुश ऑन) एक मल्टी-कोर फाइबर कनेक्टर प्रकार है।एमटीपी उच्च-घनत्व फाइबर प्री-कनेक्शन सिस्टम वर्तमान में मुख्य रूप से डेटा केंद्रों के उच्च-घनत्व वातावरण, भवन में ऑप्टिकल फाइबर के अनुप्रयोग, और ऑप्टिकल डिवाइस जैसे ऑप्टिकल ट्रांसीवर उपकरण के अंदर आंतरिक कनेक्शन अनुप्रयोगों के उपयोग में उपयोग किया जाता है। , 40जी, 100जी, क्यूएसएफपी+।
MTP कनेक्टर प्रकार IEC 61754-7 विनियमों के अनुसार प्रतिष्ठित हैं: कोर नंबर (सरणी संख्या), मेल हेड (पुरुष, महिला), ध्रुवीयता (PC या APC)।
MTP-MTP 3.0mm LSZH फाइबर पैच कॉर्ड।एमटीपी फाइबर पैच कॉर्ड केबल दोनों सिरों पर एमटीपी कनेक्टर के साथ समाप्त हो गया है।एमटीपी फाइबर पैच कॉर्ड एमटीपी मॉड्यूल को एक स्थायी लिंक के रूप में एक साथ जोड़ता है।फाइबर पैच कॉर्ड 12, 24, 48,60,72, 96,144 फाइबर के साथ उपलब्ध है।समर्थन गति 10/40/100Gbps डेटा सेंटर समाधान तक।वे आम तौर पर कैसेट, पैनल या बीहड़ एमटीपी फैन-आउट को आपस में जोड़ने के लिए और डेटा केंद्रों और अन्य उच्च फाइबर वातावरण में उच्च-घनत्व बैकबोन केबलिंग की तेजी से तैनाती की सुविधा के लिए अपनाए जाते हैं।इसके अलावा, पैच पैनल में कनेक्टर शैली को बदलने के बाद एमटीपी भी अधिक लचीलापन और सुविधा प्रदान करता है।केबल ट्रंक पर कनेक्टर को बदलने के बजाय, पैच पैनल के क्रॉसकनेक्ट साइड पर नई कनेक्टर शैली के साथ बस एक नया कैसेट स्थापित करें।
12F MTP-MTP फाइबर पैच कॉर्ड को 40G QSFP+ SR4, 40G QSFP+ CSR4 और 100G QSFP28 SR4 ऑप्टिक्स डायरेक्ट कनेक्शन और हाई-डेंसिटी डेटा सेंटर के लिए डिज़ाइन किया गया है।
एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं
दोहराने योग्यता और विनिमेयता में अच्छा है
आवेदन पत्र:
OMC के सभी MTP कनेक्टर्स Senko/Nissin/Sumitomo से हैं।एमटीपी पैच कॉर्ड एक प्रकार की उच्च घनत्व वाली केबल असेंबली है जो आम तौर पर तीन क्षेत्रों में उपयोग की जाती है।
उच्च घने डिग्री पर्यावरण के साथ डाटा सेंटर आवेदन
भवन के लिए ऑप्टिकल फाइबर
फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
नामकरण नियम और आदेश की पुष्टि जानकारी:
सेनको एमटीपी के लिए पुश पुल टैब
एमटीपी-एमटीपी 24एफ ट्रंक केबल ड्राइंग।।
कुल लंबाई (एल) (एम)
सहिष्णुता की लंबाई (सेमी)
0<एल<1
+5/-0
1<एल<10
+10/-0
10<एल<40
+15/-0
40<एल
'+0.5% x एल/-0
तीन कनेक्शन विधियाँ सही MTP/MTP ध्रुवीयता बनाए रखने में मदद करती हैं
बेस-24 पोलारिटी सॉल्यूशन
उच्च बैंडविड्थ की बढ़ती मांग को पूरा करने के लिए, 100G नेटवर्क में माइग्रेशन की सुविधा के लिए 24-फाइबर MTP/MPO केबल पेश किया गया है।यह उसी फुटप्रिंट में 12-फाइबर केबलिंग के घनत्व को दोगुना करता है, जो फाइबर की संख्या को कम करता है, कम केबल पाथवे की अनुमति देता है, और एयरफ्लो में सुधार करता है।हालांकि, बेस-24 एमटीपी/एमपीओ केबलिंग का ध्रुवीय रखरखाव अधिक जटिल है।ओएमसी टाइप ए (की-अप टू की-डाउन) एमटीपी/एमपीओ ट्रंक केबल की सिफारिश करता है।हमारे टाइप ए और टाइप एएफ कैसेट के साथ, ए-टू-ए पैच केबल की अब कोई आवश्यकता नहीं है।कनेक्टिविटी विधि निम्न चित्र में सचित्र है
सिय्योन कम्युनिकेशन की हॉट ट्रंक केबल
सिय्योन कोड
सिय्योन विवरण
7236001
ZCM1122HIA1X
MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236002
ZCM1152HIA1X
MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236003
ZCM1127HLA1X
MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236004
ZCM1157HLA1X
MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236005
ZCM1128HMA1X
MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236006
ZCM1158HMA1X
MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर
7236007
ZCM2122HIA1X
MTP महिला से MTP महिला SM 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर
7236008
ZCM2152HIA1X
MTP महिला से MTP महिला SM 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर
7236009
ZCM2127HLA1X
MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर
7236010
ZCM2157HLA1X
MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर
7236011
ZCM2128HMA1X
MTP महिला से MTP महिला OM4 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर
7236012
ZCM2158HMA1X
MTP महिला से MTP महिला OM4 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है।
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान
