उत्पाद का अवलोकन

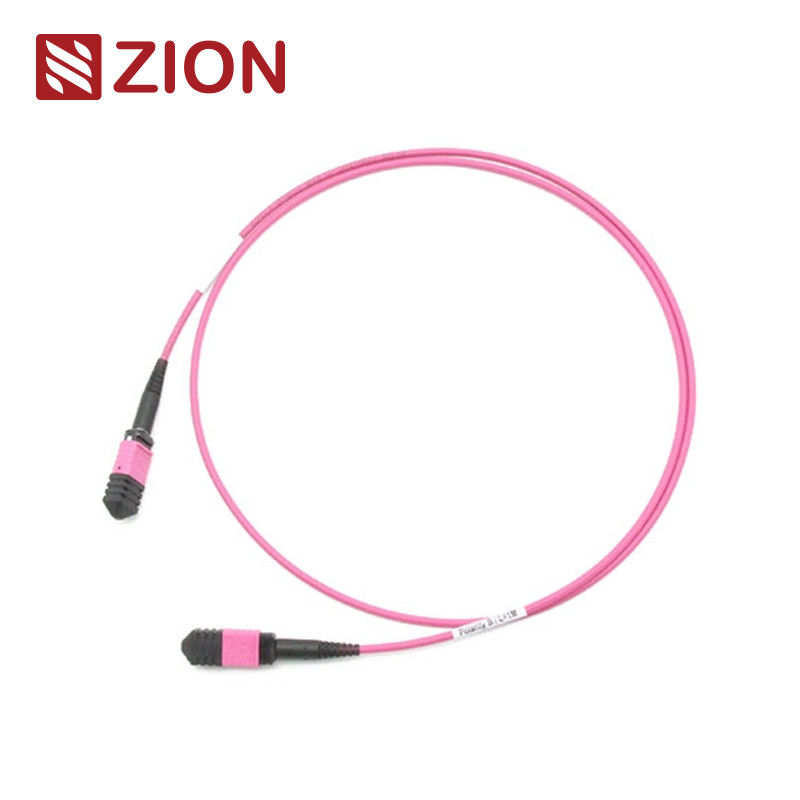

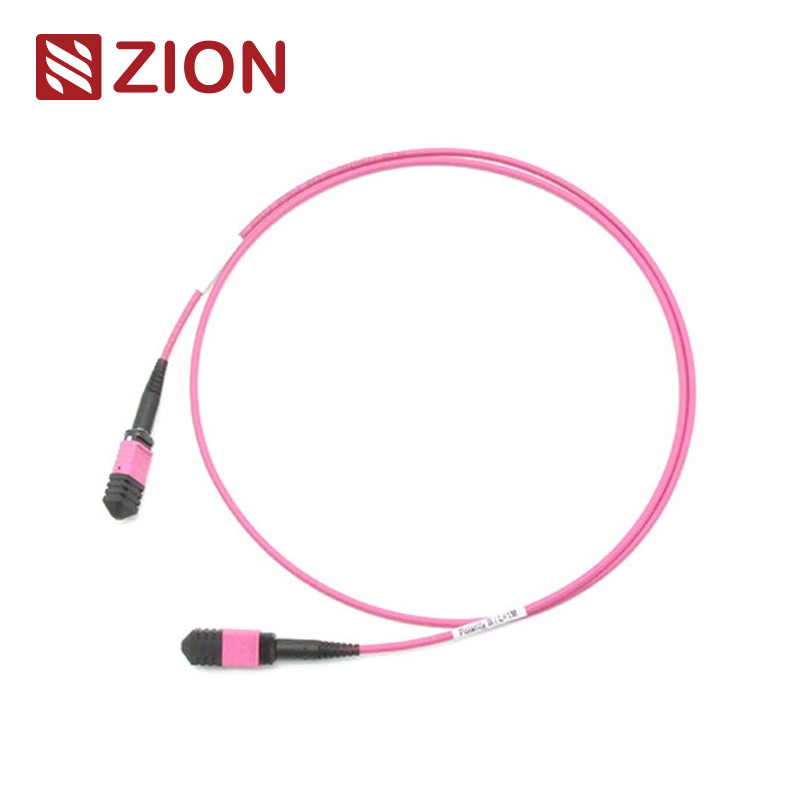

एमपीओ महिला से एमपीओ महिला OM4 3.0mm LSZH 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर
उत्पाद की पहचान
सिय्योन कोडःZCM1158HMA1X
सिय्योन विवरणःएमपीओ महिला से एमपीओ महिला OM4 3.0mm LSZH 24 फाइबर एमपीओ पैच कॉर्ड कस्टम मीटर
एमपीओ कनेक्टर प्रौद्योगिकी
एमपीओ (मल्टी-फाइबर पुश ऑन) कनेक्टर एक उच्च घनत्व फाइबर कनेक्टर प्रणाली है जिसका मुख्य रूप से डेटा सेंटर वातावरण, फाइबर-टू-द-बिल्डिंग अनुप्रयोगों में उपयोग किया जाता है,और 40G का समर्थन करने वाले ऑप्टिकल ट्रांससीवर उपकरण के भीतर आंतरिक कनेक्शन, 100जी और क्यूएसएफपी+ प्रौद्योगिकियां।
एमपीओ कनेक्टर्स को फाइबर की संख्या, लिंग (पुरुष/महिला) और पॉलिशिंग प्रकार (पीसी या एपीसी) के आधार पर आईईसी 61754-7 मानकों के अनुसार वर्गीकृत किया जाता है।
उत्पाद विनिर्देश
MPO-MPO 3.0mm LSZH फाइबर पैच कॉर्ड
इस एमपीओ फाइबर पैच कॉर्ड में दोनों छोरों पर एमपीओ कनेक्टर हैं और यह 12, 24, 48, 60, 72, 96 और 144 फाइबर सहित विभिन्न फाइबर की गिनती में उपलब्ध है।10/40/100Gbps तक की गति के लिए डेटा सेंटर समाधानों का समर्थन करने के लिए डिज़ाइन किया गया, ये तार कैसेट, पैनल और कठोर एमपीओ फैन-आउट के लिए विश्वसनीय इंटरकनेक्शन प्रदान करते हैं।
मुख्य अनुप्रयोगों में शामिल हैंः
- उच्च घनत्व वाले डाटा सेंटर की रीढ़ का तार
- फाइबर-टू-द-बिल्डिंग संयंत्र
- ऑप्टिकल उपकरण के भीतर आंतरिक कनेक्शन
- उच्च फाइबर गणना वातावरण में तेजी से तैनाती
औद्योगिक मानकों का अनुपालन
एमपीओ सिंगलमोड संदर्भःआईईसी 61754-7
एमपीओ सिंगलमोड आवास विवरणःएसएम एपीसीः हरे कनेक्टर + काले बूट (मानक हानि एमपीओ), एसएम एपीसीः पीले कनेक्टर + काले बूट (सुपर कम हानि एमपीओ)
एमपीओ मल्टीमोड संदर्भःआईईसी 61754-7
एमपीओ मल्टीमोड आवास विवरणःOM1&OM2 पीसीः बेज कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस MPO), OM3&OM4 पीसीः एक्वा कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड&सुपर लो लॉस MPO), OM3&OM4 पीसीः हीथर वायलेट कनेक्टर्स+ब्लैक बूट (स्टैंडर्ड लॉस MPO)
अनुपालनः
- आईईसी मानक IEC-61754-7; IEC61755
- टेलकोर्डिया GR-1435-CORE
- JIS C5982; TIA-604-5 ((FOCIS5)
- TIA-568-C के अनुसार संरचित केबलिंग
- 10G फाइबर चैनल अनुरूप
- 40जी और 100जी आईईईई 802.3
ऑप्टिकल प्रदर्शन विनिर्देश
एकल मोड (एसएम) - एपीसी 8 डिग्री पॉलिश
सम्मिलन हानि (एमपीओ):
मानक हानिः ≤ 0.75 डीबी (अधिकतम), ≤ 0.50 डीबी (सामान्य)
अति कम हानिः ≤ 0.35 डीबी (अधिकतम), ≤ 0.20 डीबी (सामान्य)
सम्मिलन हानि (LC/SC/FC/ST):≤ 0.3 डीबी
रिटर्न हानिः
एमपीओः ≥ 60 डीबी (8 डिग्री पॉलिशिंग)
एलसी/एससी/एफसी/एसटी: एपीसी ≥ 60 डीबी; यूपीसी ≥ 50 डीबी
मल्टीमोड (एमएम) - पीसी फ्लैट पोलिश
सम्मिलन हानि (एमपीओ):
मानक हानिः ≤ 0.60 डीबी (अधिकतम), ≤ 0.50 डीबी (सामान्य)
अति कम हानिः ≤ 0.35 डीबी (अधिकतम), ≤ 0.20 डीबी (सामान्य)
सम्मिलन हानि (LC/SC/FC/ST):≤ 0.3 डीबी
रिटर्न हानिः
MPO: ≥ 25 dB
एलसी/एससी/एफसी/एसटीः ≥ 35 डीबी
सामान्य विनिर्देश
स्थायित्वः200 संभोग के बाद < 0.3 डीबीएल आम परिवर्तन
विनिमेयता:≤ 0.2 डीबी
तन्य शक्तिः> 70 एन
प्लग-इन समयः≤ 500
ऑपरेटिंग तापमानः-40°C से +85°C
प्रमुख विशेषताएं
- कम सम्मिलन हानि, उच्च वापसी हानि प्रदर्शन
- एमटी आधारित मल्टी-फाइबर कनेक्टर 4, 8, 12 और 24 फाइबर टर्मिनेशन के साथ
- फाइबर ऑप्टिक्स के लिए आर्थिक द्रव्यमान-समापन समाधान
- कम हानि और मानक हानि एसएम और एमएम अनुप्रयोगों के लिए डिज़ाइन किया गया
- रगडिज्ड गोल केबल, अंडाकार केबल और नंगे रिबन विकल्पों में उपलब्ध
- फाइबर के प्रकार और पॉलिश के प्रकार की आसानी से पहचान के लिए रंग-कोडेड आवास
- उत्कृष्ट दोहराव और विनिमय क्षमता
आवेदन
सभी OMC MPO कनेक्टर Senko/Nissin/Sumitomo से प्राप्त होते हैं। MPO फाइबर पैच केबल तीन प्राथमिक क्षेत्रों में उपयोग किए जाने वाले उच्च घनत्व वाले असेंबली हैंः
- उच्च घनत्व वाले डाटा सेंटर वातावरण
- फाइबर-टू-द-बिल्डिंग संयंत्र
- फाइबर ऑप्टिक उपकरण के भीतर आंतरिक कनेक्शन
लंबाई सहिष्णुता विनिर्देश
| कुल लंबाई (एल) (एम) |
लंबाई सहिष्णुता (सेमी) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
पैकेजिंग जानकारी
मानक कार्टन आकारः 34*22*15 सेमी; 44*34*24 सेमी; 54*39*34 सेमी। कार्टन का चयन आदेश मात्रा पर निर्भर करता है। अनुकूलित पैकेजिंग उपलब्ध है।
OEM/ODM सेवाएं
अनुकूलन विकल्पों में शामिल हैंः
- केबल का रंग, मुद्रण और जैकेट सामग्री
- कनेक्टर रंग अनुकूलन
- OEM लेबलिंग, पहचान रिंग और केबल लेबल
- कस्टम पैकेजिंग और शिपिंग मार्किंग
- विभिन्न गुणवत्ता स्तर उपलब्ध
