सहनशीलता: | <0.3dB विशिष्ट परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
तन्यता ताकत: | > 70 एन | प्लग-इन समय: | ≤ 500 |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस |
सिय्योन कोड | सिय्योन विवरण | |||||||||||||||||||||||||||||||||||||||||||

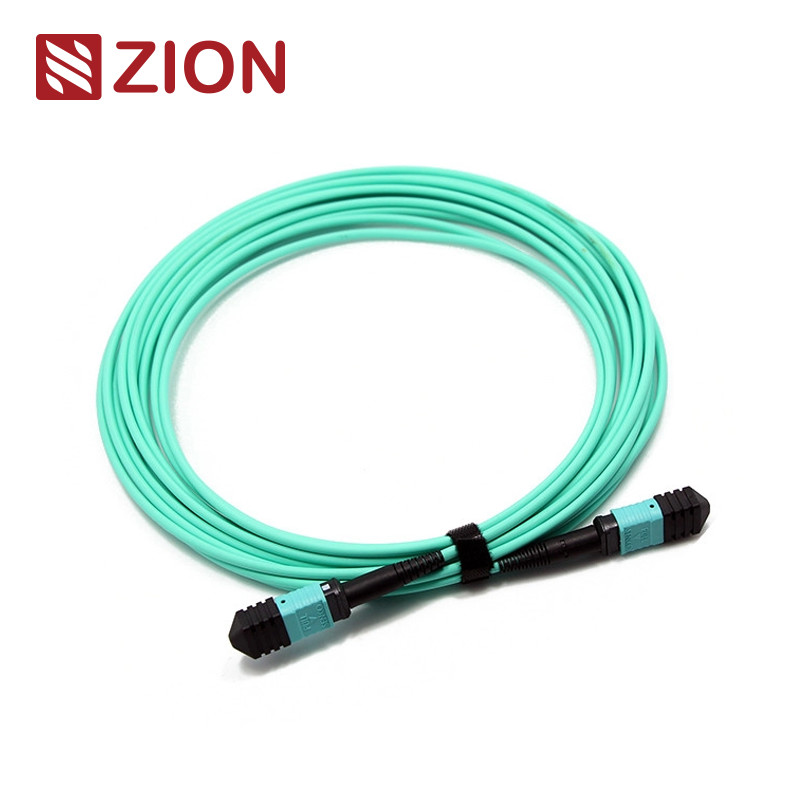

ZCM1127HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | |||||||||||||||||||||||||||||||||||||||||||
|
कनेक्टर्स का औद्योगिक मानक:
योजक | संदर्भ | आवास विवरण | ||||||
एमपीओ सिंगलमोड | आईईसी 61754-7 | एसएम एपीसी: ग्रीन कनेक्टर + ब्लैक बूट (मानक हानि एमपीओ) SM APC: येलो कनेक्टर + ब्लैक बूट (सुपर लो लॉस MPO) |
||||||
एमपीओ मल्टीमोड | आईईसी 61754-7 |
OM1&OM2 PC: बेज कनेक्टर+ब्लैक बूट (स्टैंडर्ड लॉस एमपीओ) |
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमपीओ) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमपीओ) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35dB | ||||||
सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
तन्यता ताकत | > 70 एन | |||||||
प्लग-इन समय | ≤500 | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ: | ||||||||
कम सम्मिलन हानि, उच्च वापसी हानि | ||||||||
एमटी आधारित मल्टी-फाइबर कनेक्टर, 4,8,12 और 24 फाइबर कनेक्टर टर्मिनेशन और असेंबली | ||||||||
फाइबर के बड़े पैमाने पर समाप्ति के लिए किफायती समाधान | ||||||||
कम हानि और मानक हानि SM और MM अनुप्रयोगों के लिए डिज़ाइन किया गया | ||||||||
बीहड़ गोल केबल, अंडाकार केबल और नंगे रिबन विकल्प उपलब्ध हैं | ||||||||
रंग कोडित आवास फाइबर प्रकार, पॉलिश प्रकार और / या कनेक्टर ग्रेड को अलग करने के लिए उपलब्ध हैं | ||||||||
दोहराने योग्यता और विनिमेयता में अच्छा है |
आवेदन पत्र: | ||||||||||||||||||||||||||||||||||||||||||||
|
नामकरण नियम और आदेश की पुष्टि जानकारी:
सेनको एमपीओ के लिए पुश पुल टैब
एमपीओ-एमपीओ 12एफ फाइबर पैच कॉर्ड ड्राइंग।
कुल लंबाई (एल) (एम) | सहिष्णुता की लंबाई (सेमी) | |||||||
0<एल<1 | +5/-0 | |||||||
1<एल<10 | +10/-0 | |||||||
10<एल<40 | +15/-0 | |||||||
40<एल | '+0.5% x एल/-0 |
तीन कनेक्शन विधियाँ सही MTP/MPO ध्रुवीयता बनाए रखने में मदद करती हैं
1. ध्रुवीयता एक कनेक्शन
ध्रुवीयता एक एमपीओ केबल्स एक कुंजी अप, कुंजी डाउन डिज़ाइन का उपयोग करते हैं।इसलिए, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, एक की स्थिति 1 कनेक्टर दूसरे कनेक्टर की स्थिति 1 के अनुरूप है।कोई पोलरिटी फ्लिप नहीं है।इसलिए, जब हम कनेक्शन के लिए पोलरिटी ए एमटीपी केबल का उपयोग करते हैं, तो हमें एक छोर पर एबी डुप्लेक्स पैच केबल और दूसरे छोर पर एए डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूंकि इस लिंक में, Rx1 को Tx1 से कनेक्ट होना चाहिए।यदि हम AA डुप्लेक्स पैच केबल का उपयोग नहीं करते हैं, तो ध्रुवीयता A MTP केबल के डिज़ाइन सिद्धांत के अनुसार, फाइबर 1 फाइबर 1 को प्रेषित हो सकता है, अर्थात Rx1 Rx1 को प्रेषित हो सकता है, जिससे त्रुटियाँ हो सकती हैं। |
2. पोलारिटी बी कनेक्शन
पोलारिटी बी एमटीपी केबल एक की-अप, की-अप डिज़ाइन का उपयोग करते हैं।इसलिए, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, एक कनेक्टर की स्थिति 1 दूसरे कनेक्टर की स्थिति 12 के अनुरूप है।इसलिए, जब हम कनेक्शन के लिए पोलरिटी बी एमटीपी केबल का उपयोग करते हैं, तो हमें दोनों सिरों पर एबी डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूंकि की अप टू की अप डिजाइन पोलरिटी को फ्लिप करने में मदद करता है, जो फाइबर 1 को फाइबर 12 में ट्रांसमिट करता है, यानी Rx1 Tx1 को ट्रांसमिट करता है। |
3. पोलारिटी सी कनेक्शन
ध्रुवीयता A MPO केबलों की तरह, ध्रुवीयता C MPO केबल भी एक कुंजी अप, कुंजी डाउन डिज़ाइन का उपयोग करती हैं।हालाँकि, केबल के भीतर, एक फाइबर क्रॉस डिज़ाइन होता है, जो एक कनेक्टर की स्थिति 1 को स्थिति 2 के अनुरूप बनाता है एक अन्य कनेक्टर।जैसा कि नीचे दिए गए चित्र में दिखाया गया है, जब हम कनेक्शन के लिए पोलरिटी C MTP केबल का उपयोग करते हैं, तो हमें दोनों सिरों पर AB डुप्लेक्स पैच केबल का उपयोग करना चाहिए।चूँकि क्रॉस फाइबर डिज़ाइन ध्रुवता को पलटने में मदद करता है, जो फाइबर 1 को फाइबर 2 में संचारित करता है, यानी Rx1 Tx1 को प्रसारित करता है। |
नोट: ध्रुवीयता प्रकार निम्नलिखित नामकरण नियमों में है-ध्रुवीयता A;ध्रुवीयता B;ध्रुवीयता C
सिय्योन कम्युनिकेशन की हॉट ट्रंक केबल
सिय्योन कोड | सिय्योन विवरण | |||||||
7236001 | ZCM1122HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236002 | ZCM1152HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236003 | ZCM1127HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236004 | ZCM1157HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236005 | ZCM1128HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236006 | ZCM1158HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236007 | ZCM2122HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236008 | ZCM2152HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236009 | ZCM2127HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236010 | ZCM2157HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236011 | ZCM2128HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236012 | ZCM2158HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर |
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
