सहनशीलता: | <0.3dB विशिष्ट परिवर्तन, 200 संगम | परस्पर: | ≤0.2dB |
---|---|---|---|
प्लग-इन समय: | ≤ 500 | तन्यता ताकत: | > 70 एन |
ऑपरेटिंग तापमान (℃): | -40 से + 85 डिग्री सेल्सियस |
सिय्योन कोड | सिय्योन विवरण | |||||||||||||||||||||||||||||||||||||||||||

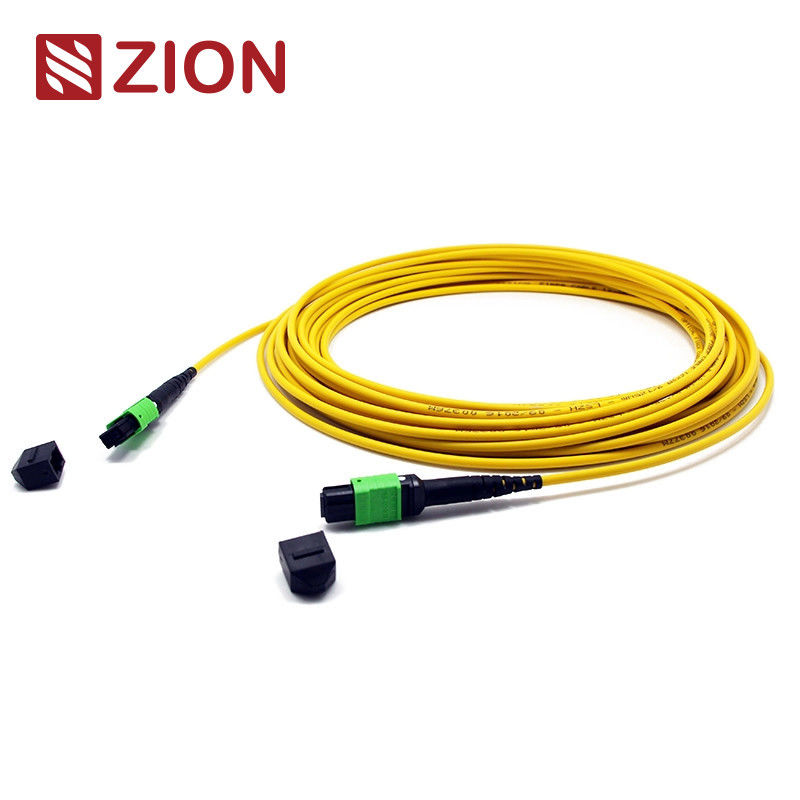

ZCM1152HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | |||||||||||||||||||||||||||||||||||||||||||
|
कनेक्टर्स का औद्योगिक मानक:
|
IEC मानक IEC-61754-7 को पूरा करता है;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) प्रति TIA-568-C के अनुरूप संरचित केबलिंग | ||||||||
10G फाइबर चैनल के अनुरूप | ||||||||
40जी और 100जी आईईईई 802.3 |
ऑप्टिकल निर्दिष्टीकरण:
विशेष आइटम। | सिंगल मोड (APC 8-डिग्री पॉलिश) | मल्टीमोड (पीसी फ्लैट पॉलिश) | ||||||
सम्मिलन हानि (एमपीओ) (आईईसी 61300-3-34) |
मानक हानि:≤0.75dB (अधिकतम), ≤0.50dB (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
मानक हानि:≤0.6dB (अधिकतम), ≤0.50 (विशिष्ट) सुपर लो लॉस:≤0.35dB (अधिकतम), ≤0.20dB (विशिष्ट) |
||||||
सम्मिलन हानि (LC/SC/FC/ST) (आईईसी 61300-3-6) |
≤0.3 डीबी | ≤0.3 डीबी | ||||||
रिटर्न लॉस (एमपीओ) | ≥60 डीबी(8 डिग्री पॉलिशिंग) | ≥25dB | ||||||
रिटर्न लॉस (LC/SC/FC/ST) | एपीसी≥60 डीबी;UPC≥50dB | ≥35 डीबी | ||||||
सहनशीलता | <0.3dBसामान्य परिवर्तन, 200 संगम | |||||||
परस्पर | ≤0.2dB | |||||||
तन्यता ताकत | > 70 एन | |||||||
प्लग-इन समय | ≤500 | |||||||
ऑपरेटिंग तापमान (℃) | ·-40 से + 85°C |
विशेषताएँ: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
आवेदन पत्र: | ||||||||||||||||||||||||||||||||||||||||||||
|
नामकरण नियम और आदेश की पुष्टि जानकारी:
सेनको एमपीओ के लिए पुश पुल टैब
एमपीओ-एमपीओ 12एफ फाइबर पैच कॉर्ड ड्राइंग।
कुल लंबाई (एल) (एम) | सहिष्णुता की लंबाई (सेमी) | |||||||
0<एल<1 | +5/-0 | |||||||
1<एल<10 | +10/-0 | |||||||
10<एल<40 | +15/-0 | |||||||
40<एल | '+0.5% x एल/-0 |
तीन कनेक्शन विधियाँ सही MTP/MPO ध्रुवीयता बनाए रखने में मदद करती हैं
बेस-24 पोलारिटी सॉल्यूशन
उच्च बैंडविड्थ की बढ़ती मांग को पूरा करने के लिए, 100G नेटवर्क में माइग्रेशन की सुविधा के लिए 24-फाइबर MTP/MPO केबल पेश किया गया है।यह उसी फुटप्रिंट में 12-फाइबर केबलिंग के घनत्व को दोगुना करता है, जो फाइबर की संख्या को कम करता है, कम केबल पाथवे की अनुमति देता है, और एयरफ्लो में सुधार करता है।हालांकि, बेस-24 एमटीपी/एमपीओ केबलिंग का ध्रुवीय रखरखाव अधिक जटिल है।ओएमसी टाइप ए (की-अप टू की-डाउन) एमटीपी/एमपीओ ट्रंक केबल की सिफारिश करता है।हमारे टाइप ए और टाइप एएफ कैसेट के साथ, ए-टू-ए पैच केबल की अब कोई आवश्यकता नहीं है।कनेक्टिविटी विधि निम्न चित्र में सचित्र है |
सिय्योन कम्युनिकेशन की हॉट ट्रंक केबल
सिय्योन कोड | सिय्योन विवरण | |||||||
7236001 | ZCM1122HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236002 | ZCM1152HIA1X | MPO महिला से MPO महिला SM 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236003 | ZCM1127HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236004 | ZCM1157HLA1X | MPO महिला से MPO महिला OM3 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236005 | ZCM1128HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 12 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236006 | ZCM1158HMA1X | MPO महिला से MPO महिला OM4 3.0mm LSZH 24 फाइबर MPO पैच कॉर्ड कस्टम मीटर | ||||||
7236007 | ZCM2122HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236008 | ZCM2152HIA1X | MTP महिला से MTP महिला SM 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236009 | ZCM2127HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236010 | ZCM2157HLA1X | MTP महिला से MTP महिला OM3 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236011 | ZCM2128HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 12 फाइबर MTP पैच कॉर्ड कस्टम मीटर | ||||||
7236012 | ZCM2158HMA1X | MTP महिला से MTP महिला OM4 3.0mm LSZH 24 फाइबर MTP पैच कॉर्ड कस्टम मीटर |
पैकेजिंग
यह आसानी से लिया और अच्छी तरह से संरक्षित फाइबर ऑप्टिकल केबल पैकेज को ओएमसी द्वारा डिफ़ॉल्ट रूप से लेबल और चिह्नित किया गया है। मानक दफ़्ती का आकार: 34 * 22 * 15 सेमी;44*34*24 सेमी;54*39*34 सेमी.कौन सा कार्टन इस्तेमाल किया जाना माल की मात्रा पर निर्भर करता है।पैकिंग अनुकूलित किया जा सकता है। | ||||||||
आप के लिए OEM/ODM सेवा
1. केबल रंग, मुद्रण शब्द, केबल जैकेट की सामग्री, कनेक्टर का रंग | ||||||||
2. OEM लेबल, रिंग, केबल का लेबल पहचानें,बॉक्स, शिपिंग के निशान | ||||||||
3. विभिन्न गुणवत्ता स्तर। |
