| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Zion communication OR OEM |
| प्रमाणन: | ISO, UL, CE, RoHS |
| मॉडल संख्या: | RG59 समाक्षीय केबल |
| न्यूनतम आदेश मात्रा: | 30 के.एम. |

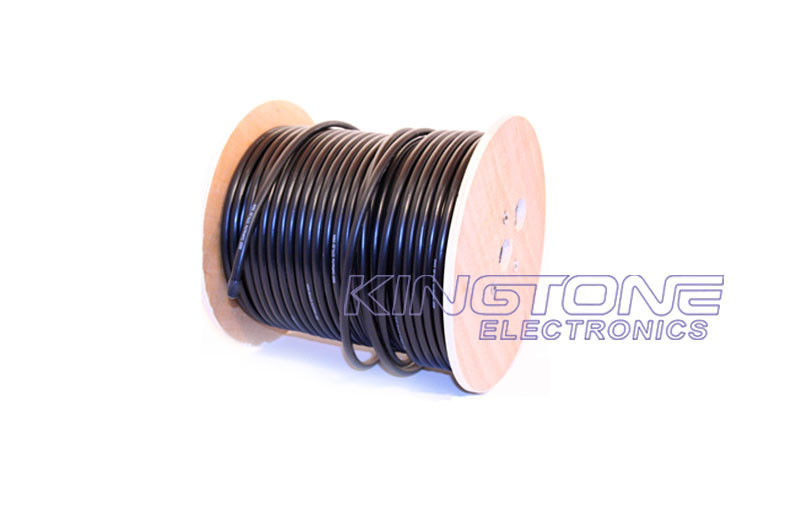

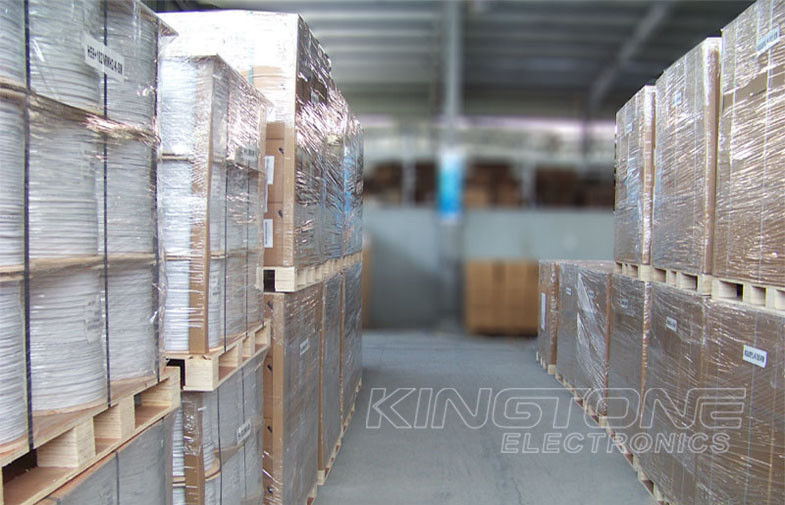

| पैकेजिंग विवरण: | 305M, 1000FT, वुडन रील, कार्टन |
| प्रसव के समय: | आम तौर पर 15 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1000KM / महीना |
| कंडक्टर: | नंगे तांबा | इन्सुलेशन: | झागदार पीई |
|---|---|---|---|
| पहली शील्ड: | बंधुआ अल-पन्नी | दूसरा शील्ड: | सीसीए ब्रेडिंग |
| जैकेट: | पीवीसी | रंग: | श्याम सफेद |
| पैकेट: | 305M, 1000FT, लकड़ी की रील, कार्टन | ||
| प्रमुखता देना: | एचडी कोएक्सियल केबल,75 ओम कोएक्सियल केबल |
||

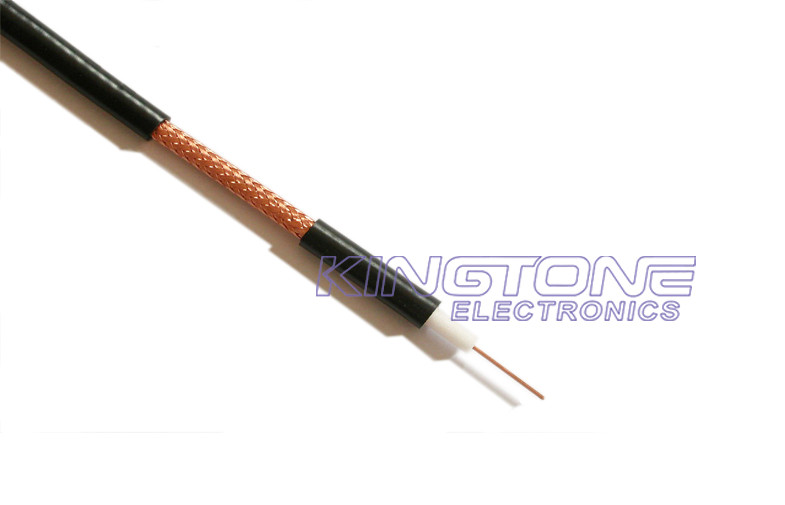

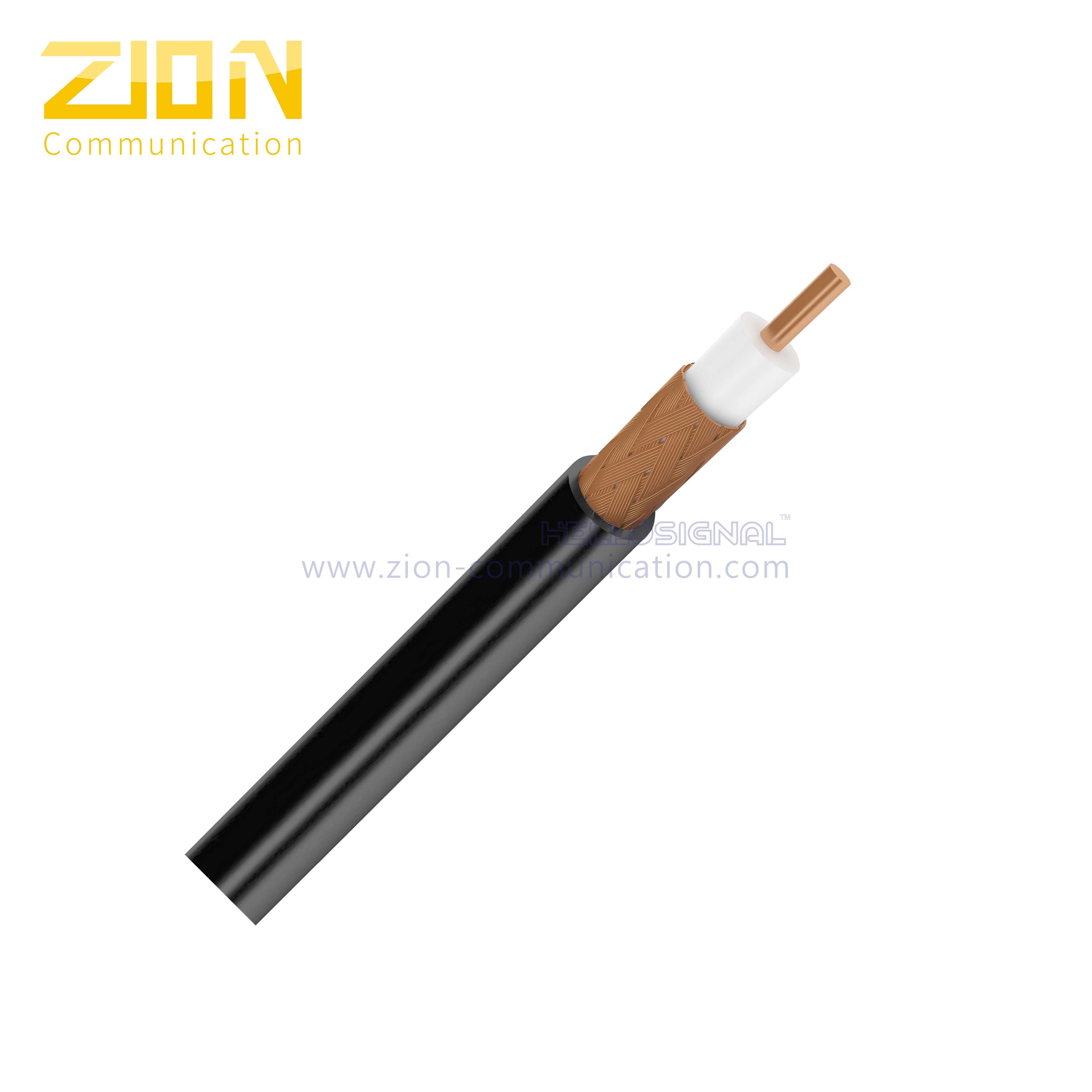

| निर्माण मापदंड | ||
|---|---|---|
| आंतरिक कंडक्टर | 0.032"/0.81mm/20AWG | नंगा तांबा |
| डायलेक्ट्रिक | 0.144"/3.66±0.05 मिमी | फोमयुक्त पॉलीएथिलीन |
| प्रथम ढाल | बंधे हुए एल्यूमीनियम पन्नी | |
| दूसरी ढाल | नं. 0.161"/4.10 मिमी | बुनना |
| तने | 0.005"/0.12 मिमी | तांबा लेपित एल्यूमीनियम |
| % कवरेज | 95 नाम | |
| जैकेट | 0.236"/6.00±0.1 मिमी | पीवीसी (ईटीएल/यूएल सीएमआर) |
| आवेदन | मध्यवर्ती सीसीटीवी रन लंबाई में उपयोग के लिए | |
| सीमित लंबाई | 600 फीट तक की सामान्य दौड़ की लंबाई | |
| विद्युत विशेषताएं | ||
|---|---|---|
| क्षमता | 52±1 पीएफ/एम | 17±0.35 पीएफ/फुट |
| प्रतिबाधा | 75±3 Ω | |
| प्रतिरोध | 35.73 ओम/किलोमीटर | 11.71 ओम/केएफटी |
| रिटर्न हानि | 5 और 1000 मेगाहर्ट्ज के बीच > 22dB | |
| फैलने की गति | 0.85 | |
| प्रभावी ढाल | 70 डीबी | |
| अधिकतम परिचालन वोल्टेज | 3 केवीएमएस | |
| परिचालन तापमान सीमा (पीवीसी) | -20 से 75 °C | |
| RoHS | हाँ | |
| आवृत्ति (MHz) | अधिकतम क्षीणन (dB/100ft) | अधिकतम क्षीणन (dB/100m) |
|---|---|---|
| 5 | 0.92 | 2.82 |
| 55 | 2.21 | 6.73 |
| 211 | 4.09 | 12.47 |
| 400 | 5.49 | 16.73 |
| 550 | 6.40 | 19.52 |
| 750 | 7.50 | 22.87 |
| 870 | 8.09 | 24.67 |
| 1000 | 8.73 | 26.64 |
| 1450 | 10.60 | 32.32 |
| 1750 | 11.78 | 35.92 |
| 2150 | 13.05 | 39.80 |
