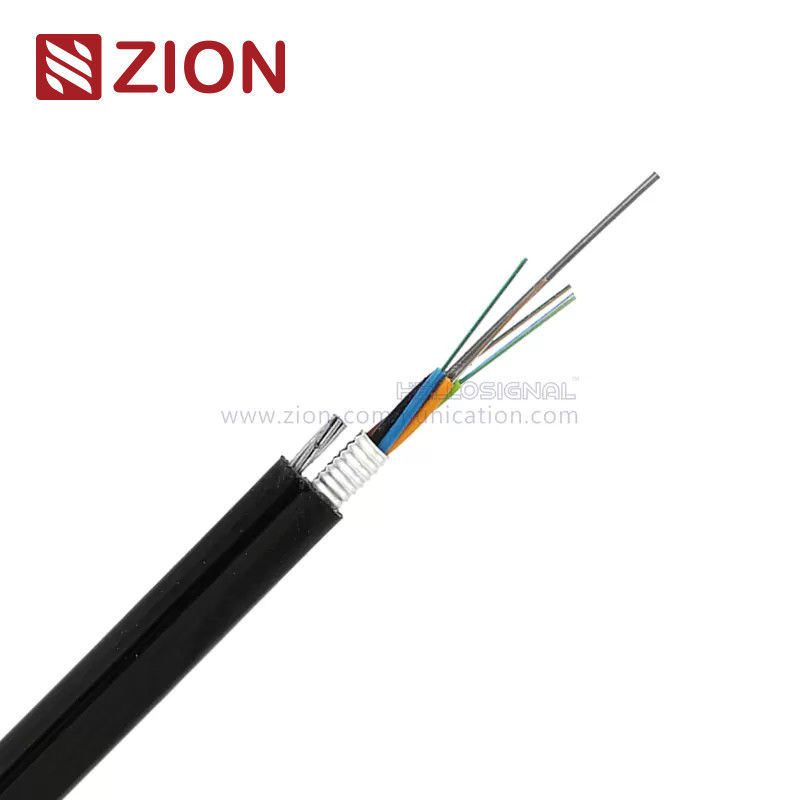

स्व-समर्थन केबल GYTC8A एपीएल नमी बाधा के साथ फाइबर ऑप्टिक केबल

त्वरित विवरणः

विवरण:

फाइबर, 250μm,एक उच्च मॉड्यूल प्लास्टिक से बने एक ढीले ट्यूब में स्थित हैं। ट्यूबों को पानी प्रतिरोधी भरने के यौगिक से भरा जाता है।एक FRP कोर के केंद्र में एक गैर धातु की ताकत सदस्य के रूप में स्थित है. ट्यूबों (और फाइबर) एक कॉम्पैक्ट और गोलाकार केबल कोर में ताकत सदस्य के चारों ओर फंस जाते हैं। केबल कोर के चारों ओर एक अरामिड यार्न मजबूत परत लागू करने के बाद।केबल के इस भाग के साथ-साथ स्ट्रैन्ड तारों के रूप में सहायक भाग एक पॉलीएथिलीन (पीई) ढाल के साथ पूरा कर रहे हैं चित्र 8 संरचना हो.

अनुप्रयोग:

• आउटडोर वितरण के लिए अपनाया गया।
• वायु नलिका और दफन विधि के लिए उपयुक्त है।
• लंबी दूरी और स्थानीय क्षेत्र नेटवर्क संचार।

KT3006 APL नमी बाधा के साथ स्व-समर्थन फाइबर ऑप्टिक केबल GYTC8A

विवरण और मानक:

KT3006 GYTC8A फाइबर ऑप्टिक केबल को हवाई प्रतिष्ठानों में स्थायित्व और दक्षता के लिए डिज़ाइन किया गया है। इसमें 250μm के फाइबर उच्च मॉड्यूल प्लास्टिक से बने ढीले ट्यूब के अंदर रखे गए हैं।पाइप फाइबर सुरक्षा सुनिश्चित करने के लिए पानी प्रतिरोधी भरने यौगिक के साथ भरा है.

एक फाइबर रेनफोर्स्ड प्लास्टिक (एफआरपी) केंद्रीय शक्ति सदस्य के रूप में कार्य करता है, जिसके चारों ओर ढीले ट्यूबों और फाइबरों को एक कॉम्पैक्ट केबल कोर बनाने के लिए स्ट्रैंड किया जाता है।अरामीड यार्न की परत केबल की मजबूती को बढ़ाती है, जबकि स्ट्रैन्डेड तार चित्र-8 डिजाइन में सहायक संरचना के रूप में कार्य करते हैं। एक पॉलीएथिलीन (पीई) शीट पूरे विधानसभा को घेरती है, जो मौसम प्रतिरोध सुनिश्चित करती है।

GYTC8A केबल YD/T 1155-2001 और IEC 60794-1 मानकों का पालन करता है।

प्रमुख विशेषताएं:

• स्व-समर्थन डिजाइनःस्टील के तारों से हवा में इस्तेमाल होने वाले यानों के लिए तन्यता की शक्ति मिलती है जिससे स्थापना की लागत कम होती है।
• यांत्रिक प्रदर्शनःउच्च तन्यता और कुचल तनाव का सामना करने के लिए डिज़ाइन किया गया।
• हाइड्रोलिसिस प्रतिरोधःविशेष यौगिकों से भरे उच्च शक्ति वाले ढीले ट्यूब नमी और हाइड्रोलिसिस से बचाते हैं।
• नमी संरक्षण के उपाय:
  1. केंद्रीय इस्पात शक्ति सदस्य।
  2. ढीले ट्यूबों और केबल कोर के अंदर यौगिकों को भरना।
  3. पूर्ण केबल कोर भरने से जलरोधक अखंडता सुनिश्चित होती है।

तकनीकी विनिर्देश:

• केबल आयाम:9सभी विन्यासों के लिए.5 मिमी x 18.3 मिमी।
• वजनः125 किलोग्राम/किमी।
• तन्य शक्तिः600 एन (लंबी अवधि), 1500 एन (छोटी अवधि) ।
• क्रश प्रतिरोधः300 एन/100 मिमी (दीर्घकालिक), 1000 एन/100 मिमी (लघुकालिक) ।
• झुकने की त्रिज्या:10D (स्थिर), 20D (गतिशील)

ऑप्टिकल फाइबर प्रदर्शनः

• सिंगल मोड (G.652/G.655):

  • @1310 nm: ≤0.36 dB/km (G.652), ≤0.40 dB/km (G.655).
  • @1550 nm: ≤0.22 dB/km (G.652), ≤0.23 dB/km (G.655).
  • केबल कट-ऑफ तरंग दैर्ध्यः ≤1260 एनएम (G.652), ≤1480 एनएम (G.655).

• मल्टीमोड (50/125μm, 62.5/125μm):

  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
  • बैंडविड्थः
    • @850 nm: ≥500 MHz·km (50/125), ≥200 MHz·km (62.5/125).
    • @1300 nm: ≥1000 MHz·km (50/125), ≥600 MHz·km (62.5/125).
  • संख्यात्मक एपर्चर:
    • 50/125μm: 0.200 ± 0.015 NA.
    • 62.5/125μm: 0.275 ± 0.015 NA.

• ऑपरेटिंग तापमान सीमाः-40°C से +60°C तक।

ऑर्डर करने की जानकारीः

• केबल चिह्नित करना:सियोन कम्युनिकेशन KT3006 GYTC8A XXX M (अनुरोध पर अनुकूलित)
• पैकेजिंगः1000M या 2000M लकड़ी के ड्रम में दिया जाता है, अनुरोध पर अनुकूलित किया जा सकता है।
• नेतृत्व समयःआम तौर पर जमा राशि प्राप्त होने के 25 दिन बाद।

प्रतिस्पर्धात्मक लाभ:

1कच्चे माल से लेकर अंतिम उत्पादों तक, हम अपने उत्पाद की गुणवत्ता बनाए रखने के लिए गहन गुणवत्ता जांच करते हैंः

ए, क्यूसी द्वारा निरीक्षण की जाने वाली सामग्री।

B, विनिर्माण प्रक्रिया नियंत्रण

A: विनिर्माण प्रक्रिया

B: दैनिक/साप्ताहिक/मासिक रूप से प्रशिक्षित श्रमिक

C: प्रत्येक कार्यस्थल पर कार्य निर्देश पुस्तिका

D:5S प्रणाली लागू

ई: मशीन के रखरखाव की प्रक्रिया

C, गुणवत्ता नियंत्रण और अंतिम निरीक्षण

क्वालिटी कंट्रोल स्टाफ विनिर्देश या परीक्षण प्रक्रिया के अनुसार सामग्री, प्रक्रिया उत्पाद और अंतिम उत्पाद की जांच करेगा।

2, हमारे अनुसंधान एवं विकास प्रयासों को मजबूत करने और तत्व प्रौद्योगिकियों का विकास करने पर केंद्रित है जो ग्राहकों और सिय्योन संचार के लिए भविष्य के विकास और सफलता का समर्थन करने के लिए आवश्यक हैं।

3, हम जानते हैं कि ग्राहकों की तत्काल जरूरतें हैं। हम ग्राहकों के साथ बातचीत करने के लिए प्रभावी संचार में कुशल हैं। शीघ्र सेवा प्रदान करने के लिए, हम आपके लिए 7 * 24 घंटे का जवाब दे सकते हैं।

4, हम शीघ्र और पेशेवर रूप से पूछताछ के लिए जवाब कर सकते हैं

5, 1000 से अधिक प्रकार के केबल, कनेक्टर और असेंबली हमारे द्वारा उत्पादित और व्यवस्थित किए जा सकते हैं

6समय पर प्रसव
